AD9778

14ビット、D/Aコンバータ、1.0GSPS、デュアル

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$33.39
機能
  • AD977xファミリー:
    AD9779:16ビット、1.0 GSPSのデュアルDAC
    AD9778:14ビット、1.0 GSPSのデュアルDAC
    AD9776:12ビット、1.0 GSPSのデュアルDAC
  • 低消費電力:1W(IOUTFS=20mA、fDAC=1GSPS、4×インターポレーション)
  • 自動トラッキング入力タイミング(Autotracking Input Timing)でのCMOSデータ・インターフェース
  • 1.8/3.3Vの単電源動作
  • アナログ出力:10~30mA(RL=25~50Ω)まで調整可能
  • 露出パドル付き100ピンTQFPパッケージ
  • マルチチップ同期インターフェース
  • 84dBのデジタル・インターポレーション・フィルタ・ストップバンド減衰
  • デジタル反転Sincフィルタ
追加の詳細
show more Icon

1GSPSのサンプル・レートを提供する14ビット高性能、高周波デュアルD/Aコンバータ(DAC)のAD9778は、ナイキスト周波数までのマルチキャリアを生成できます。16ビットのAD9779、12ビットのAD9776とピン互換のファミリーを構成しており、性能とコストにおいて選択することができます。3つの製品は、複雑なデジタル変調/ゲイン/オフセット補償など、ダイレクト・コンバージョン送信アプリケーションに最適な機能を備えています。DAC出力は、AD8349などのアナログ直交変調器とのシームレスなインターフェースを実現できるように最適化されています。シリアル・ペリフェラル・インターフェイス(SPI)によって、多くの内部パラメータを設定でき、ステータス・レジスタの読出しも可能です。出力電流は、10~30mAの範囲で設定できます。AD977xファミリーは高度な0.18μm CMOSプロセスによって製造されており、1.8V電源と3.3V電源で動作し、総消費電力は1W未満です。100ピンQFPパッケージで提供しています。

製品ハイライト

  • 超低ノイズと優れた相互変調歪み(IMD)性能により、ベースバンドから中間周波数までのワイドバンド信号の高品質合成が可能です。
  • シングルエンドCMOSインターフェースは、最大300MSPS(1×インターポレーション)の入力レートに対応します。
  • CMOSプロセスで製造されたAD9779は、ダイナミック性能を高める独自のスイッチング技術を使用します。
  • AD9779の電流出力は、さまざまなシングルエンド回路または差動回路トポロジ用に簡単に設定できます。

アプリケーション

  • 無線インフラストラクチャ
    WCDMA、CDMA2000、TD-SCDMA、WiMAX
  • ワイドバンド通信
    LMDS/MMDS、ポイントtoポイント
  • 計測器
    RF信号発生器、任意波形発生器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$33.39

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD9778BSVZ
  • HTML
  • HTML
AD9778BSVZRL
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

3 7, 2012

- 11_0074

Addition of ASE, Shanghai as an Alternative Assembly Source for Select LQFP and TQFP-EP Packages

6 16, 2009

- 09_0027

Conversion to Laser Mark for the LQFP Packages (Single Grades)

AD9778BSVZ

製造中

AD9778BSVZRL

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

3 7, 2012

- 11_0074

arrow down

Addition of ASE, Shanghai as an Alternative Assembly Source for Select LQFP and TQFP-EP Packages

6 16, 2009

- 09_0027

arrow down

Conversion to Laser Mark for the LQFP Packages (Single Grades)

AD9778BSVZ

製造中

AD9778BSVZRL

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

reference details image

AD-DAC-FMC

AD-DAC-FMC-ADP

製品の詳細

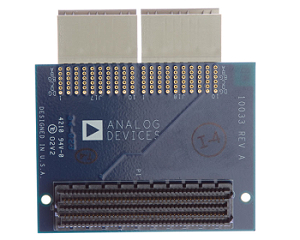

AD-DAC-FMC-ADPアダプター・ボードによりアナログ・デバイセズ社のいずれのDPG2互換高速DAC評価用ボードも Xilinx®評価用ボード上でFMC コネクタで接続して使用できます。アダプタ・ボードはFMCコネクタの少ピン数(LPC) バージョンを採用しているので、LPCホスト 又は HPCホスト( ML605 又は SP605など)上で使用できます。
