AD9265

A/Dコンバータ、16ビット、125MSPS/105MSPS/80MSPS、1.8 V

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$63.92
特長
  • SNR = 79.0dBFS(70 MHz、125MSPS)
  • SFDR = 93dBc(70MHz、12 MSPS)
  • 低消費電力:125MSPS で373mW
  • 1.8Vのアナログ電源動作
  • 1.8V CMOSまたはLVDS出力用電源
  • 入力クロック分周器(1~8分周)を内蔵
  • IFサンプリング周波数:300MHzまで
  • 小信号入力ノイズ: −154.3 dBm/Hz (200 Ω 入力インピーダンス、70 MHz、125 MSPS)
  • オプションの内蔵ディザ
  • プログラマブルな ADC リファレンス電圧を内蔵
  • ADCサンプル&ホールド入力を内蔵
  • 柔軟なアナログ入力範囲:1Vp-p~2Vp-p
  • 帯域幅650MHzの差動アナログ入力 ADCのクロック・デューティサイクル・スタビライザ(DCS)
  • シリアル・ポート制御
  • ユーザ設定可能な内蔵セルフ・テスト(BIST)機能、パワーダウン・モードによる消費電力削減
製品概要
show more Icon
AD9265は、16ビット、125MSPSのA/Dコンバータ(ADC)です。AD9265は、高性能に加えて、低価格、小型、多機能を必要とする通信アプリケーションをサポートするように設計されています。

このADCのコアでは、125 MSPSのデータ・レートで16ビット精度を提供し、全動作温度範囲でノー・ミスコードを保証するための出力誤差補正ロジックを内蔵した、マルチステージの差動パイプライン・アーキテクチャを採用しています。

ADCは、ユーザー選択可能な、多様な入力範囲をサポートする、広帯域差動サンプル・アンド・ホールド・アナログ入力アンプを備えています。このデバイスは、フル・スケール電圧レベルの隣接チャンネルを切り替えるような、マルチプレクスするシステム、およびナイキスト・レートをはるかに超える周波数で1つのチャンネル入力をサンプリングするシステムに適しています。これまでのA/Dコンバータに比べて消費電力とコスト削減が組み合わさったAD9265は、通信、計測機器、医用画像処理などのアプリケーションに適しています。

差動のクロック入力により、すべての内部変換サイクルが制御されます。デューティ・サイクル・スタビライザは、ADCへのクロック・デューティ・サイクルの変動を補償しているため、広い範囲のデューティ・サイクルを持った入力クロックにおいても、コンバータの優れた性能を維持することができます。電圧リファレンスを内蔵しているため設計が容易になります。

ADCの出力データ・フォーマットはパラレル1.8V CMOSまたはLVDS(DDR)です。データ出力クロックが供給され、受信ロジックで適切なラッチ・タイミングが確保されます。

セットアップと制御は、3線のSPI互換シリアル・インターフェースを介して行います。柔軟なパワーダウン・オプションは、必要に応じて大幅な省電力を可能にします。低パワーのアナログ入力信号でのSFDR性能を向上させるためのディザー機能がオプションとして内蔵されています。

AD9265は、鉛フリー、48ピンLFCSPパッケージを採用し、-40℃~+85℃の標準工業用温度範囲にわたって動作が仕様規定されています。

アプリケーション
  • 通信関連
  • マルチモード・デジタル・レシーバ(3G)
    GSM、EDGE、W-CDMA、LTE、CDMA2000、WiMAX、TD-SCDMA
  • スマート・アンテナ・システム
  • 汎用ソフトウェア無線
  • ブロードバンド・データ・アプリケーション
  • 超音波装置

製品のハイライト
  1. 低パワーのアナログ入力でのSFDR性能を向上させるためのディザー・オプションを内蔵
  2. 独自の差動入力により、最大300 MHzまでの入力周波数で優れたSNR性能を維持。
  3. 単電源1.8Vからの動作と、別のデジタル出力ドライバ用電源は1.8VCMOSあるいはLVDS出力に対応
  4. 標準シリアル・ポート・インターフェース(SPI)により、データ・フォーマッテイング機能(オフセット・バイナリ、2の補数、グレイ・コーディング)、クロック・デューテ ィ・サイクル安定化、DCS、パワーダウン、テスト・モード、リファレンス電圧モードなどの種々の製品機能をサポート。
  5. AD9255とピン互換のため、16ビットから14ビットに容易に変更が可能です。

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$63.92

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD9265BCPZ-105
  • HTML
  • HTML
AD9265BCPZ-125
  • HTML
  • HTML
AD9265BCPZ-80
  • HTML
  • HTML
AD9265BCPZRL7-105
  • HTML
  • HTML
AD9265BCPZRL7-125
  • HTML
  • HTML
AD9265BCPZRL7-80
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 1, 2024

- 24_0009

Qualification of alternative Wafer Fab for TSMC 0.18um Mixed Signal CMOS Process

AD9265BCPZ-105

製造中

AD9265BCPZ-125

製造中

AD9265BCPZ-80

製造中

AD9265BCPZRL7-105

製造中

AD9265BCPZRL7-125

製造中

AD9265BCPZRL7-80

製造中

6 9, 2021

- 20_0126

Conversion of Select Sizes LFCSP Products from Punched to Sawn and Transfer of Assembly Site to ASE Korea

9 13, 2017

- 16_0077

CANCELLED: Conversion of Select 4x4, 5x5, 6x6 and 7x7mm LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE Korea.

AD9265BCPZ-105

製造中

AD9265BCPZ-125

製造中

AD9265BCPZ-80

製造中

AD9265BCPZRL7-105

製造中

AD9265BCPZRL7-125

製造中

AD9265BCPZRL7-80

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 1, 2024

- 24_0009

arrow down

Qualification of alternative Wafer Fab for TSMC 0.18um Mixed Signal CMOS Process

AD9265BCPZ-105

製造中

AD9265BCPZ-125

製造中

AD9265BCPZ-80

製造中

AD9265BCPZRL7-105

製造中

AD9265BCPZRL7-125

製造中

AD9265BCPZRL7-80

製造中

6 9, 2021

- 20_0126

arrow down

Conversion of Select Sizes LFCSP Products from Punched to Sawn and Transfer of Assembly Site to ASE Korea

9 13, 2017

- 16_0077

arrow down

CANCELLED: Conversion of Select 4x4, 5x5, 6x6 and 7x7mm LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE Korea.

AD9265BCPZ-105

製造中

AD9265BCPZ-125

製造中

AD9265BCPZ-80

製造中

AD9265BCPZRL7-105

製造中

AD9265BCPZRL7-125

製造中

AD9265BCPZRL7-80

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 2

reference details image

SDP-H1

高速コントローラ・ボード

zoom

SDP-H1

高速コントローラ・ボード

高速コントローラ・ボード

機能と利点

  • Xilinx® Spartan 6
  • FMCロー・ピン・カウント(LPC)コネクタ1個
  • LVDSおよびシングル・エンドのLVCMOS信号処理
  • DDR2
  • JTAGヘッダ
  • BlackfinプロセッサADSP-BF527
  • 小フットプリントの120ピン・コネクタ1個
  • 設定可能なペリフェラル・インターフェースSPI、SPORT、I2C、GPIO、非同期並列、PPI、タイマー
  • USB 2.0によるPCとのインターフェース

製品の詳細

SDP-H1は、システム・デモンストレーション・プラットフォーム(SDP)用の高速コントローラ・ボードです。SDP-H1は、USB 2.0ハイ・スピード・ポートを介してPCと接続可能な、Xilinx® Spartan 6およびADSP-BF527プロセッサを備えています。コントローラ・ボードを使用することで、USBを介してPCからドータ・ボードでの設定およびデータのキャプチャが可能となります。

SDP-H1には、完全差動LVDSおよびシングル・エンドLVCMOSをサポートするFMCロー・ピン・カウント(LPC)コネクタがあります。また、SDP-Bには120ピン・コネクタもあり、Blackfinプロセッサのペリフェラルに接続されます。このコネクタは、取り付けたドータ・ボードに対して、設定可能なシリアル、パラレルI2CとSPI、およびGPIO通信ラインを提供します。取り付けたドータ・ボードを制御するPC側のソフトウェア・アプリケーションは、ドータの製品評価用ボードまたはCircuits from the Lab®リファレンス回路ごとに提供されています

システム・デモンストレーション・プラットフォームは、コントローラ・ボード、インターポーザ・ボード、ドータ・ボードで構成されており、アナログ・デバイセズのデバイスやリファレンス回路を簡単に低コストで評価できます。プラットフォーム全体の概要については、システム・デモンストレーション・プラットフォームのホームページwww.analog.com/sdpを参照してください。

SDP-Bを必要とする、対応可能な製品評価用ボードおよびCircuits from the Lab®リファレンス回路の完全なリストを参照してください。すべてのSDP-S対応ドータ・ボードはSDP-Bで使用できます。

reference details image

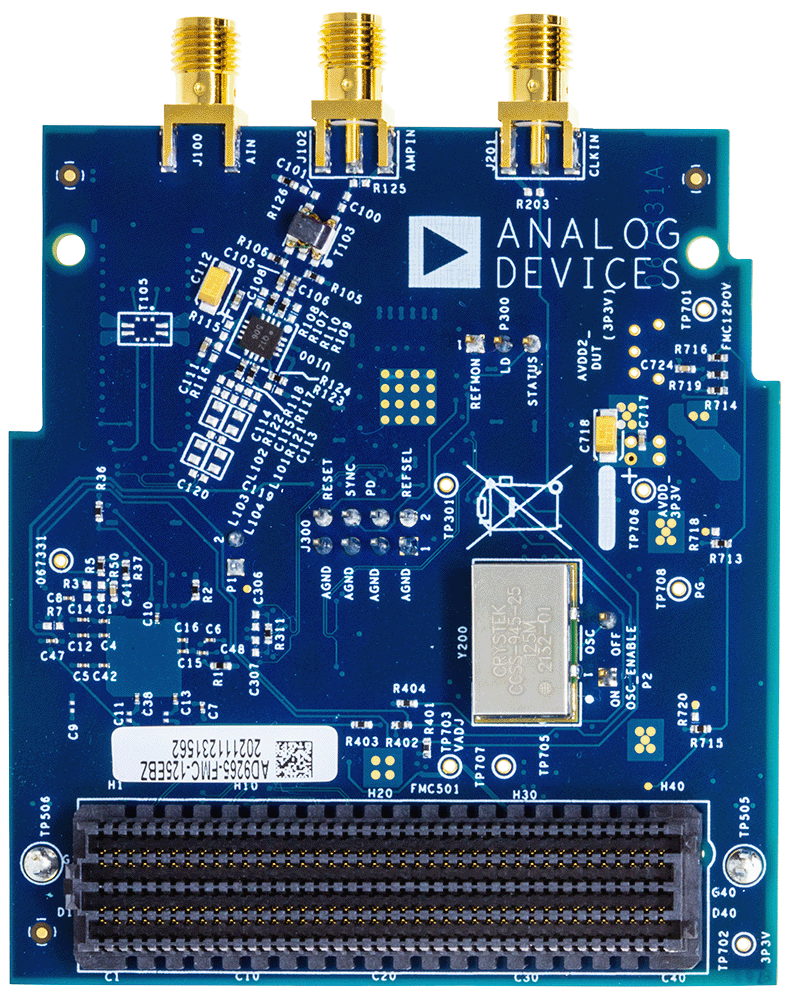

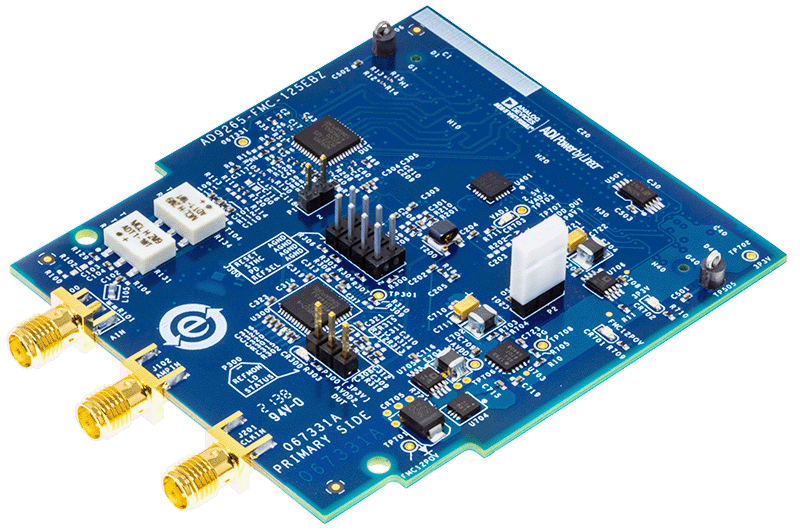

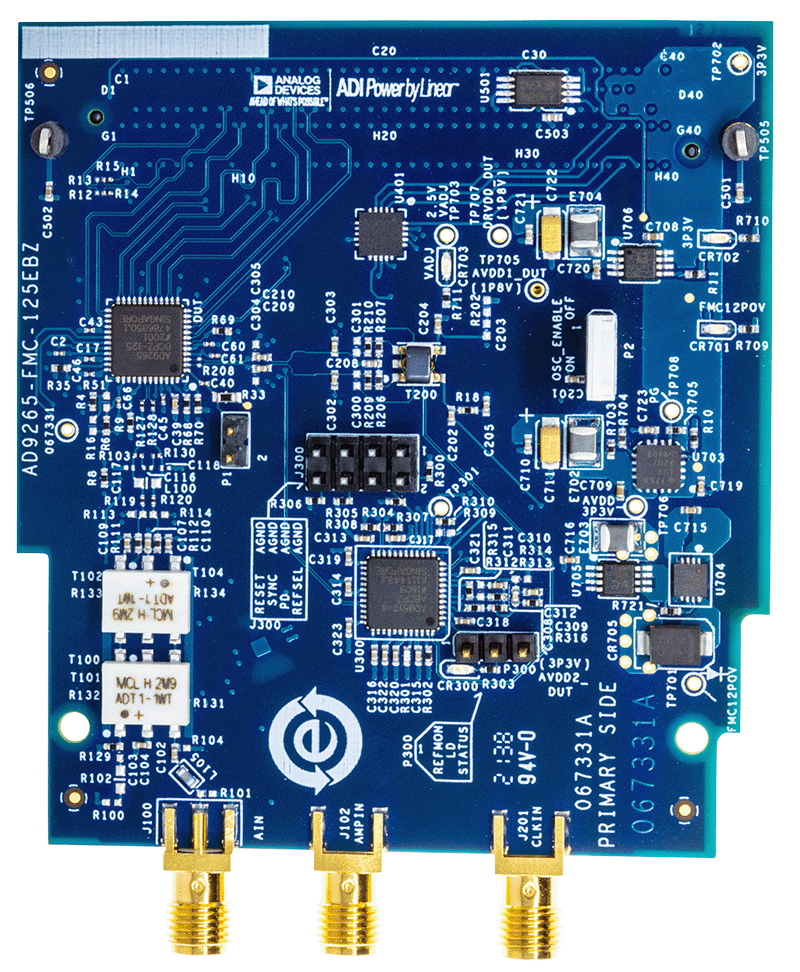

EVAL-AD9265
