製品概要
機能と利点
- オンチップの4,096×14ビット・パターン・メモリ
- DDSを内蔵
- 消費電力＠3.3V：4mA出力、
96.54mW＠180MSPS - スリープ・モード：5mW＠3.3V未満
- 電源電圧1.8V～3.3V
- 10MHz出力におけるナイキスト周波数までのSFDR：87dBc
- 1kHzオフセットでの位相ノイズ、
180MSPS、8mA：－150dBc/Hz - 差動電流出力：8mA（max）＠3.3V
- 小型フットプリント：32ピンLFCSP、5mm×5mm LFCSP、3.6mm×3.6mmの露出パッド付、鉛フリー・パッケージ
製品概要
AD9102、TxDAC®と波形発生器は、ダイレクト・デジタル・シンセサイザ（DDS）を持った複雑な波形発生のためのパターン・メモリをオンチップに集積した、高性能のD/Aコンバータ（DAC）です。
DDSは、10.8Hz/LSBの周波数分解能が可能で、24ビットのチューニング・ワードを持つ、最大180MSPSのマスタ・クロックのサイン波発生器の、14ビット出力です。
SRAMのデータは、直接生成された格納する波形を含むことができ、振幅変調パターンは、DDS出力またはDDS周波数のチューニング・ワードに加えられます。
内部のパターン制御用ステート・マシーンによって、ユーザーはDACと同様に、DAC上の信号出力に対してパターン期間内でのスタート遅延も、プログラムすることができます。
SPIインターフェースは、SRAM内にデジタル波形発生器と負荷パターンを設定するために使われます。
DAC内に、それぞれの方法で、デジタル信号に加えられるゲイン調整ファクタとオフセット調整があります。
AD9102は、優れたAC性能とDC性能を提供し、最大180MSPSのDACサンプリング・レートをサポートします。
AD9102は1.8V～3.3Vの柔軟な電源電圧動作範囲と低消費電力を持つため、ポータブルおよび低消費電力アプリケーションに最適です。
製品のハイライト
- 高集積IC：オンチップDDSと4096×14ビット・パターン・メモリ
- 低消費電力：パワーダウン・モードは低パワーのアイドリング期間を提供します
アプリケーション
- 医療用計測機器
- 携帯計測機器
信号ジェネレータ、任意波形ジェネレータ - 車載用レーダー
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

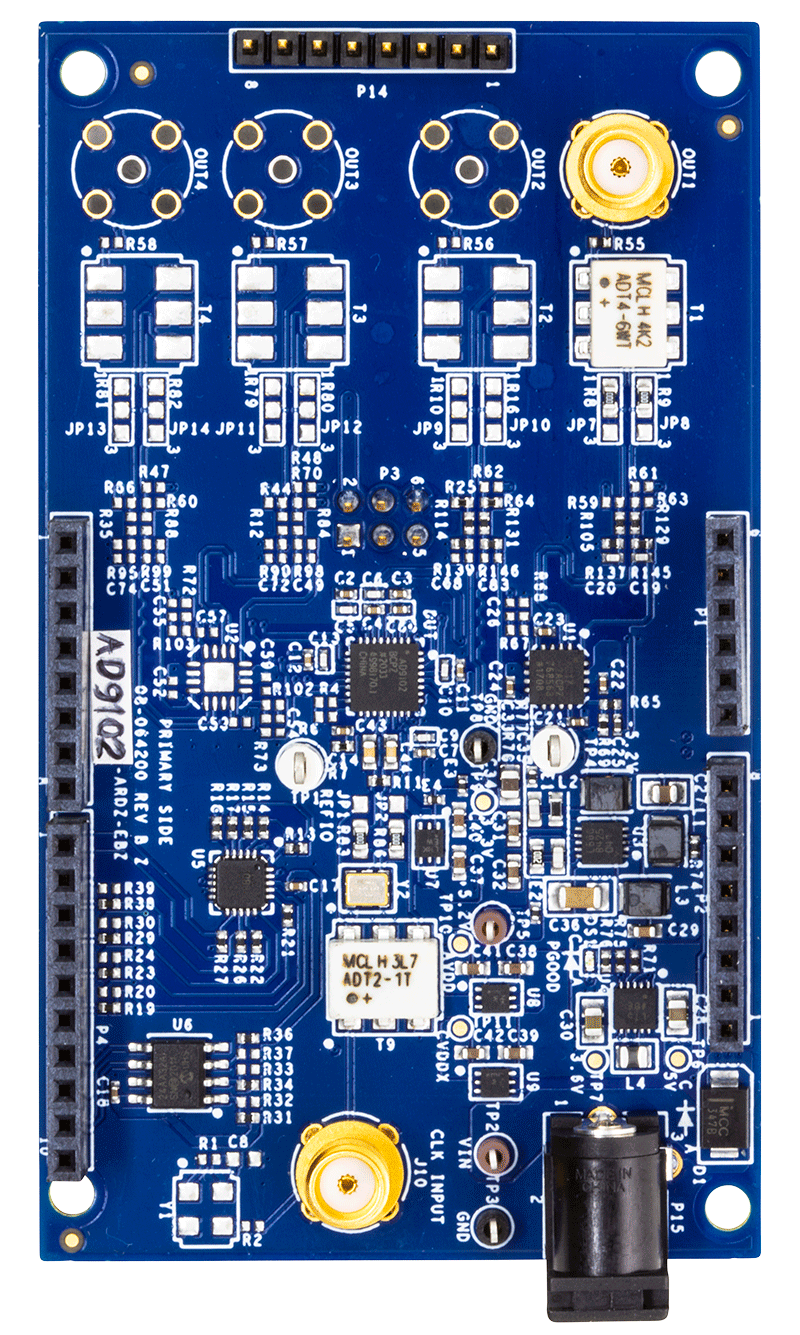

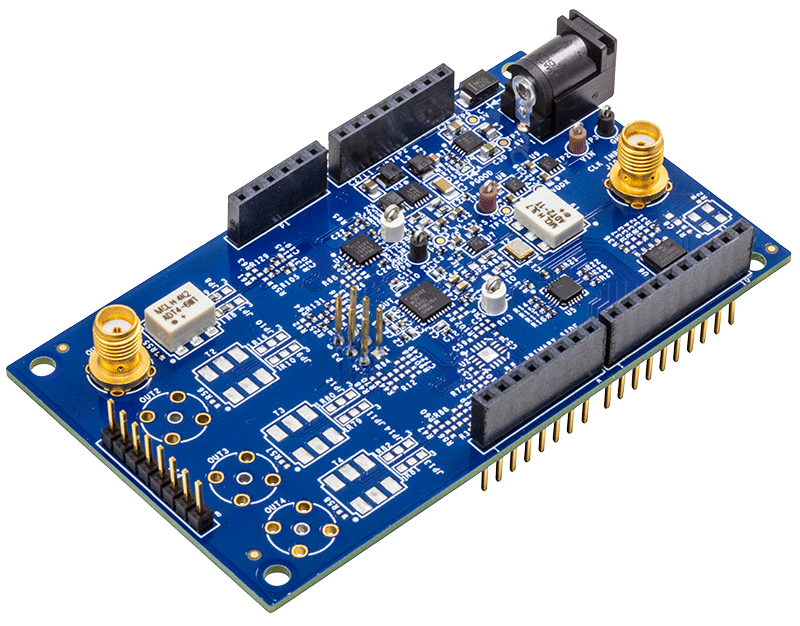

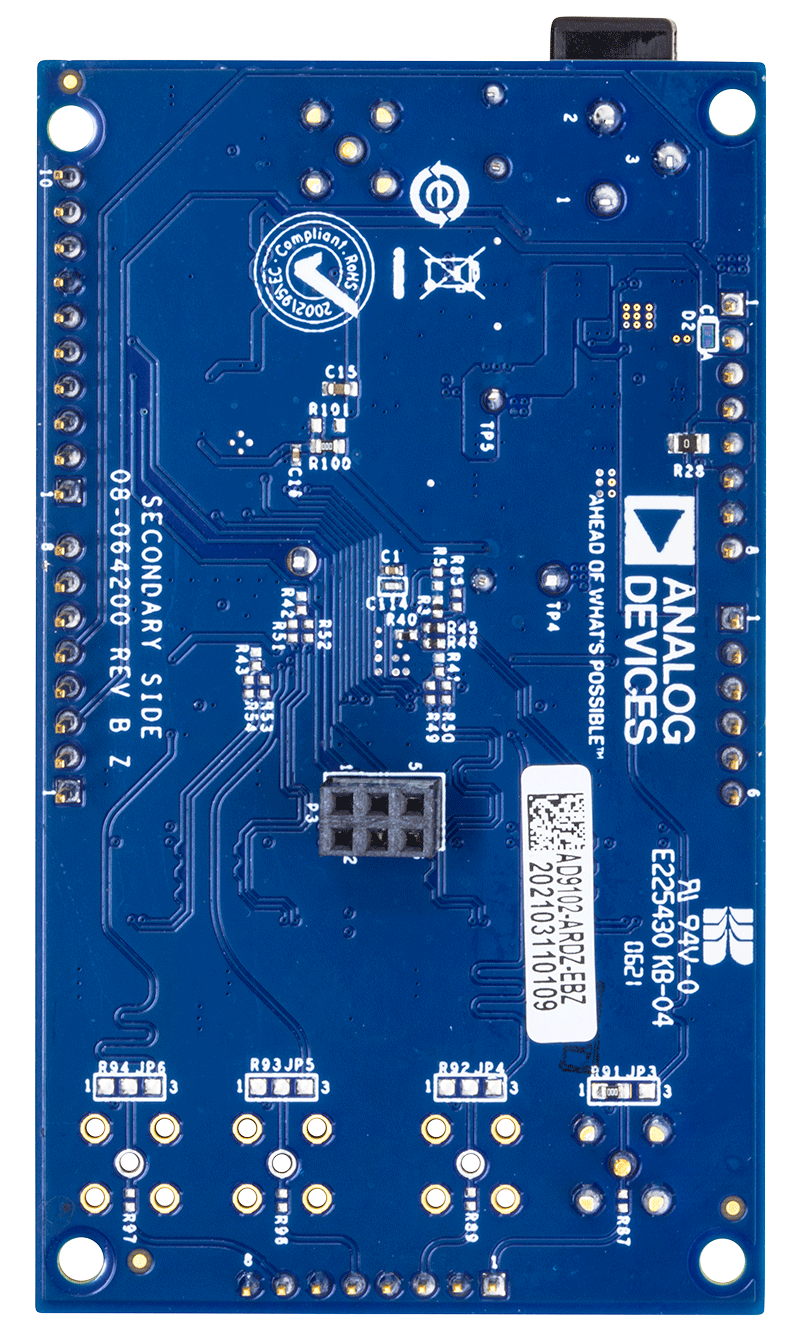

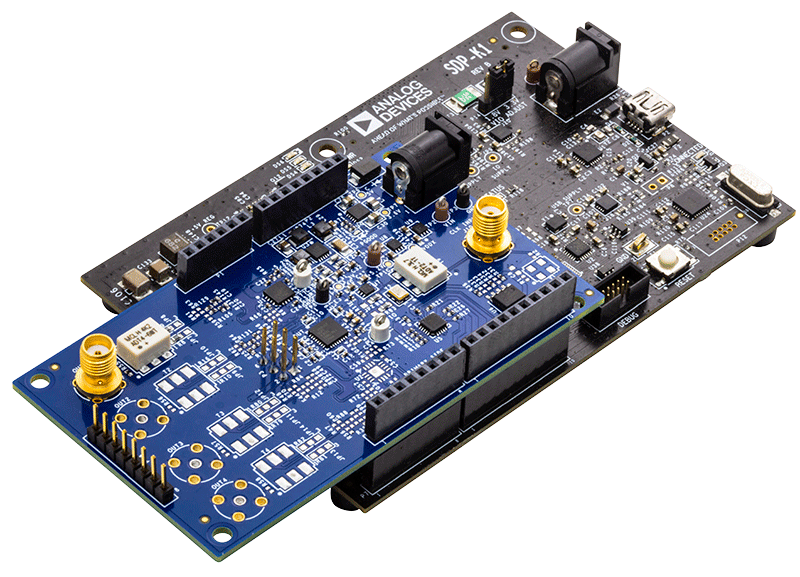

評価キット (1)
参考資料
-
UG-1539: EVAL-SDP-CK1Z User Guide4/13/2021
-
AD910x-ARDZ-EBZ User Guide4/12/2021WIKI
-
Mbed: User Guide for SDP-K13/18/2020WIKI
ソフトウェア & システム
ツールおよびシミュレーション
IBISモデル
設計ツール
ADIsimDDS（ダイレクト・デジタル・シンセサイザ）評価ツール ー ベータ版
ADIsimDDS は、選択したデバイスの総合的な性能を数式に基づいてモデル化し、表示します。リファレンス・クロック周波数と所望の出力周波数を入力すると、ADIsimDDS が必要な FTW を計算します。また、総合的なスペクトル性能の推定値をモデル化できるため、外付け再生フィルタの効果を確認できます。
おすすめ製品
AD9102 コンパニオン製品
推奨 Clocks
- For low jitter clocking: AD9514.
推奨 High Speed Amplifiers
- For Low Noise Amplification: ADA4817-1, ADA4817-2.
推奨 Receivers
- For transmitting high speed signals: AD8129.
設計リソース
