AD8233

ウェアラブル製品向け 50 μA、2 mm × 1.7 mm WLCSP、低ノイズ心拍モニタ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$1.83
機能
  • シングル・リードの心電計(ECG)のフロント・エンドを内蔵
  • 低静止電源電流: 50 μA(代表値)
  • シャットダウン状態のリードのオン/オフを検出(<1 μA)
  • 同相ノイズ除去比: 80 dB(DC ~ 60 Hz)
  • 2 電極または 3 電極の構成
  • 高信号ゲイン(G = 100)、DC 阻止機能付き
  • 調整可能な 2 極ハイパス・フィルタ
  • 最大 ±300 mV のハーフ・セル電位を許容
  • 高速回復機能によるフィルタ設定の向上
  • 汎用オペアンプを内蔵
  • 調整可能な 3 極ローパス・フィルタ、ゲイン調整可能
  • シャットダウン機能付き右脚駆動(RLD)アンプを内蔵
  • 単電源動作: 1.7 V ~ 3.5 V
  • 内蔵リファレンス・バッファにより仮想グラウンドを発生
  • レール to レール出力
  • RFI フィルタを内蔵
  • 8 kV の人体モデル(HBM)ESD 定格
  • シャットダウン・ピンを装備
  • 2 mm × 1.7 mm WLCSPパッケージ
製品概要
show more Icon

AD8233 は、ECG やその他の生体電位計測アプリケーション向けの統合シグナル・コンデショニング・ブロックです。このデバイスは、動きやリモート電極の配置などによるノイズの多い条件下で小さい生体電位信号の抽出、増幅、フィルタ処理を行うように設計されています。この設計により、超低消費電力 A/D コンバータ(ADC)や組込みマイクロコントローラが出力信号を容易に収集できます。

AD8233 は、動きの影響と電極のハーフ・セル電位を除去する 2 極ハイパス・フィルタを実現します。このフィルタをアンプの計装アーキテクチャと緊密に組み合わせることで、1 段で大きなゲインとハイパス・フィルタ機能を実現できるため、スペースと価格が節減されます。

汎用オペアンプにより、AD8233は3極ローパス・フィルタを構成して、ノイズをさらに除去することができます。種々のタイプのアプリケーションに合わせて全てのフィルタのカットオフ周波数を選択することができます。

システム内のライン周波数やその他の不要な干渉の同相ノイズ除去を改善するために、AD8233は電極駆動アプリケーション用のライト・レッグ駆動(RLD)アンプを内蔵しています。

AD8233 は、ハイパス・フィルタが本来有する長いセトリング・テールの時間を削減する高速回復機能を搭載しています。急激な信号変化(リード・オフ状態など)がアンプに加わると、AD8233 は自動的にフィルタのカットオフ周波数を上げるように調整します。この機能により、AD8233 は短時間で回復するため、電極を対象に接続すると直ちに有効な計測を行います。

AD8233は2mm × 1.7mmの20ボールWLCSPパッケージと150μmの薄いダイを採用しているので、高さに制約のあるアプリケーションに対応できます。性能は 0 ℃ ~ 70 ℃ で仕様規定されており、−40 ℃ ~ +85 ℃ で動作します。

アプリケーション

  • フィットネスおよび活動心拍モニタ
  • 携帯型 ECG
  • ウェアラブルおよびリモート健康モニタ
  • ゲーム機の周辺機器
  • EMG などの生体信号アクイジション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$1.83

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD8233ACBZ-R7
  • HTML
  • HTML
AD8233C-DF
  • HTML
  • HTML
AD8233C-WP
  • HTML
  • HTML
評価用キット

評価用キット 2

reference details image

EVAL-HCRWATCH4Z

バイタル・サイン・モニタリング(VSM)用ウォッチ ※本製品は評価用であり、医療機器ではありません

zoom

EVAL-HCRWATCH4Z

バイタル・サイン・モニタリング(VSM)用ウォッチ ※本製品は評価用であり、医療機器ではありません

バイタル・サイン・モニタリング(VSM)用ウォッチ ※本製品は評価用であり、医療機器ではありません

機能と利点

  • バイタル・サイン・モニタリング・プラットフォーム
  • バッテリ駆動ウェアラブル・プラットフォーム
  • リアルタイム・ライブ・データ表示
  • オフライン解析用にデータをフラッシュ・メモリに保存
  • 容易な構成

製品の詳細

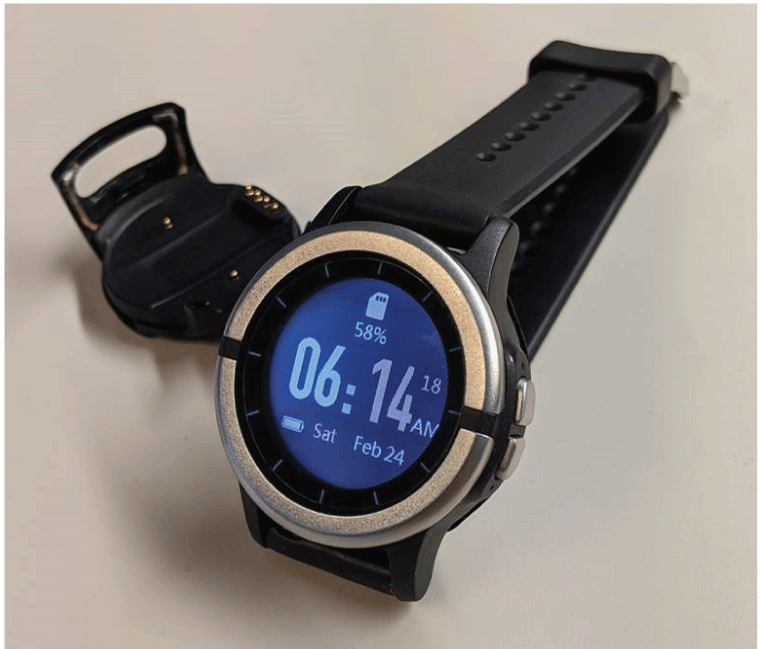

バイタル・サイン・モニタリング(VSM)用ウォッチEVAL-HCRWATCH4Zは、高性能バイタル・サイン・モニタリング・アプリケーション向けのモジュール開発、デモおよびデータ収集プラットフォームです。アナログ・デバイセズのアナログ・フロント・エンド(AFE)およびセンサーが使用されています。

VSMウォッチはバッテリ駆動のウェアラブル・デバイスです。フォトプレチスモグラフィ(PPG)、皮膚電気活動(EDA、生体インピーダンスを使用)、皮膚温度、心電図(ECG、生体インピーダンスを使用)、および動作/活動(3軸加速度センサーを使用)の継続的なモニタリングおよびオンデマンドのスポット・チェック計測が可能です。

VSMウォッチによって、同期されたマルチパラメータ・データを内部メモリに保存し、後からデータを取得してオフライン解析を行ったり、PC(Windows® OS)またはAndroid/iOS搭載デバイスでライブ・モニタリングを行ったりできます。

reference details image

EVAL-AD8233

AD8233 評価用ボード

zoom

EVAL-AD8233

AD8233 評価用ボード

AD8233 評価用ボード

機能と利点

  • HRM フロントエンドをすぐに使用可能
  • 2 電極構成または 3 電極構成で動作
  • データ・アクイジションおよび A/D コンバータ(ADC)へ直接接続
  • スイッチによる容易なモード選択
  • さまざまな回路構成が可能
  • 3.5 mm 電極ジャック

製品の詳細

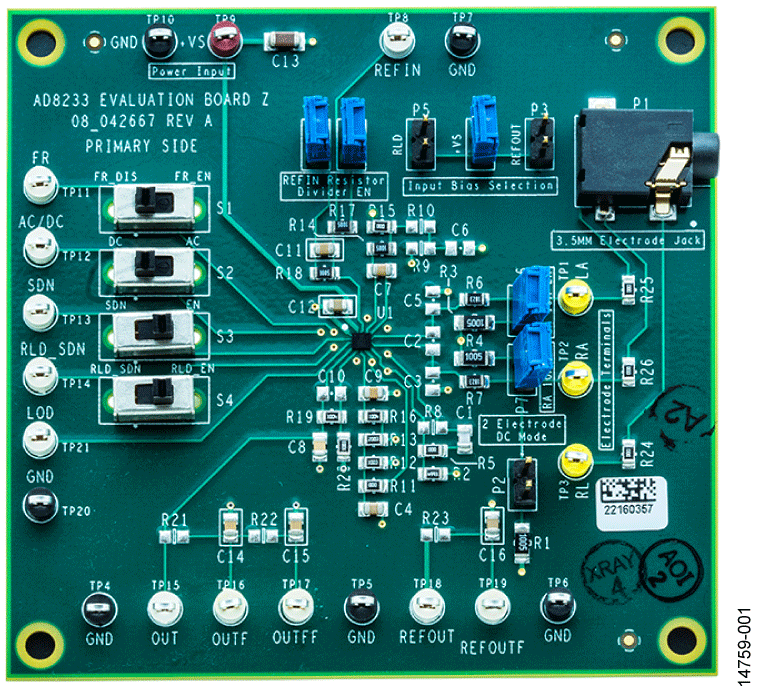

AD8233CB-EBZ 評価用ボードは、AD8233 心拍モニタ(HRM)フロントエンド、およびフィットネス・アプリケーションの初期評価に必要な部品を搭載しています。入力、出力、電源、およびリード・オフ検出の各端子がテスト・ピンに配線されているため、接続が容易です。入力バイアス電圧、シャットダウン(SDN)、ライト・レッグ駆動シャットダウン(RLD SDN)、高速回復(FR)、および AC/DC リード・オフ検出モードの設定に、スイッチやジャンパを使用することができます。
