AD8091
製造中オペアンプ、高速、レールtoレール、低価格（シングル）
- 製品モデル
- 3
- 1Ku当たりの価格
- 最低価格：$0.90
製品情報
- 低価格シングル（AD8091）、デュアル（AD8092）の高速オペアンプ
- ＋3 V～＋5V、±5V電源で完全仕様化
- 単電源動作
出力振幅は両レールの25mV以内まで - 5V電源で高速、高速セトリング
－3dB帯域幅：110 MHz（G＝＋1）
スルーレート：145V/µs
セトリング時間（0.1%）：50ns - 低消費：アンプあたり4.4mA
- 優れたビデオ仕様（G＝＋2）
0.1dBゲイン平坦特性：20MHz、RL＝150Ω
微分ゲイン誤差：0.03%、RL＝1kΩ
微分位相誤差：0.03%、RL＝1kΩ - 低歪み：THD：－80dBc＠1MHz、RL＝100Ω
- 優れた負荷駆動能力：45mA出力が可能＠電源レールから0.5Vまで
50pFの容量負荷駆動が可能（G＝＋1）
AD8091 （シングル）とAD8092 （デュアル）は、低価格、電圧帰還の高速アンプであり、＋3 V、＋5 V、±5 Vの電源で動作するように設計されています。これらのデバイスは、負側レールの下側200mVまで、かつ正側レールの内側1Vまでの入力電圧範囲を持つ真の単電源動作機能を備えています。
低価格にもかかわらず、AD8091／AD8092は全体に渡って優れた性能と多様性を提供します。出力電圧の振幅はそれぞれのレールの25mV以内と拡張されており、優れたオーバドライブ回復特性を備え、最大出力ダイナミックレンジを提供します。したがってAD8091／AD8092は、カメラ、ビデオ・スイッチあるいはその他の高速携帯型機器のようなビデオ用電子機器に有用なデバイスといえます。低歪みと高速なセトリング時間はアクティブ・フィルタのアプリケーションにも適しています。AD8091／AD8092は低消費電流で、単電源3Vの電圧で動作できます。これらの特長は、大きさと消費電力が重要な、携帯型、バッテリ駆動のアプリケーションに最適といえます。
広帯域幅で高速スルーレートが備わっているため、これらのアンプは、最大±6Vの両電源や＋3V～＋12Vの単電源を必要とする、多くの汎用、高速アプリケーションにも適しています。

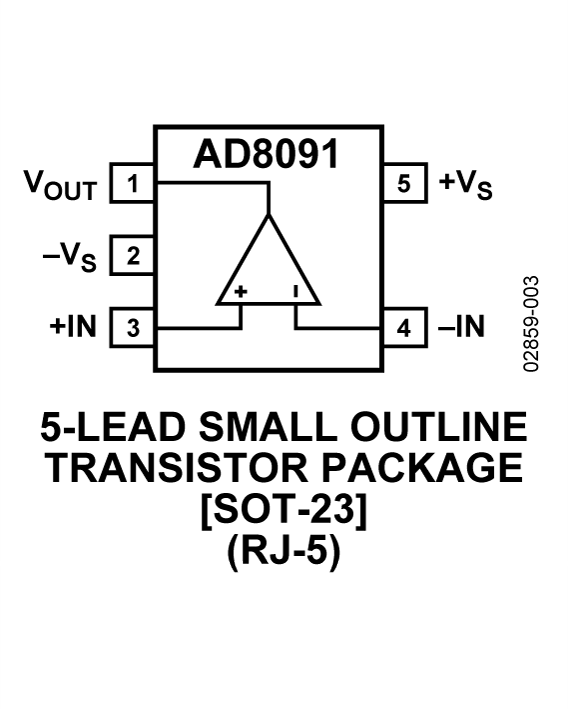

この低価格の高性能を持つ製品は、8ピンSOIC（AD8091／AD8092）、小型SOT23-5（AD8091）とMSOP（AD8092）で用意されています。
アプリケーション
ドキュメント
データシート 2
ユーザ・ガイド 2
アプリケーション・ノート 4
技術記事 1
よく聞かれる質問 1
ビデオ 1
チュートリアル 11
製品選択ガイド 1
Analog Dialogue 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| AD8091ARTZ-R7 | 5-Lead SOT-23 | ||
| AD8091ARZ | 8-Lead SOIC | ||
| AD8091ARZ-REEL7 | 8-Lead SOIC |
| 製品モデル | 製品ライフサイクル | PCN |
|---|---|---|
|
10 11, 2022 - 22_0253 Addition of UTAC Thailand as an Alternate Assembly Site for SOT23, SC70 and TSOT Packages/Devices |
||
| AD8091ARTZ-R7 | 製造中 | |
|
2 4, 2010 - 10_0009 Halogen Free Material Change for SOT_23 Products |
||
| AD8091ARTZ-R7 | 製造中 | |
これは最新改訂バージョンのデータシートです。
