特長
- 高速スループット・レート：1MSPS
- VDD仕様：2.7～5.25V
- 最大スループットでの低消費電力：
- 5.4mW＠870kSPS（3V電源時）
- 12.5mW＠1MSPS（5V電源時）
- シーケンサ付きの16の（シングルエンド）入力
- 広い入力帯域：入力周波数50kHzで69.5dBのSNR
- 詳細はデータシートをご参照ください。
- AD7490-EPのデータシート（pdf)はこちらからダウンロードできます。
- ミリタリ温度範囲：−55°C ～+125°C
- 製造ベースラインにて制御
- 組み立て/テストは同一工場
- 製造工場は一箇所に限定
- PCN（製品変更通知）を強化
- 品質データは要求に応じて入手可能
- DSCC図面番号：V62/12635
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

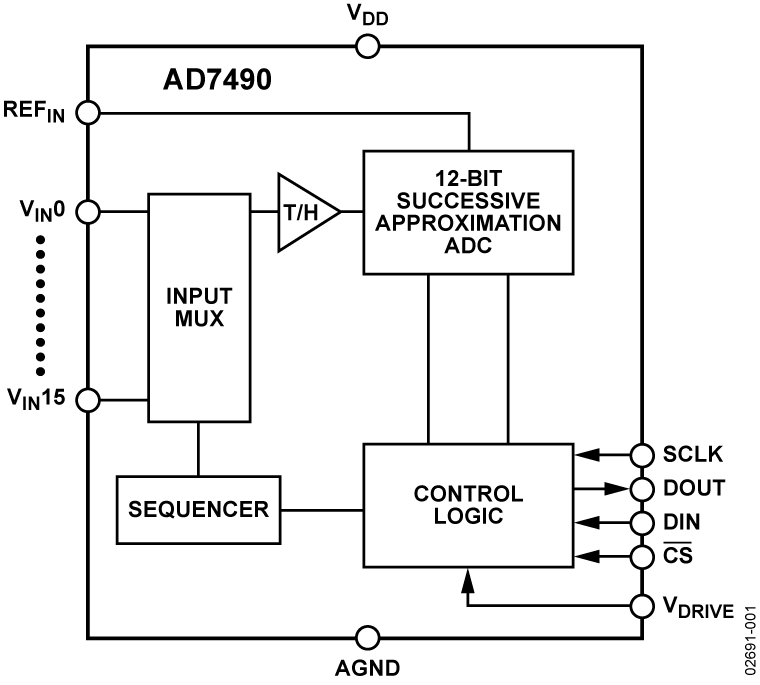

AD7490は12ビットの高速、低消費電力、逐次比較型A/Dコンバータ（SAR ADC）です。2.7～5.25Vの単電源で動作し、最大1MSPSのスループット・レートを実現します。1MHzを超える入力周波数の取り扱いが可能なローノイズ、広帯域幅のトラック / ホールド・アンプを内蔵しています。
変換プロセスとデータ・アクイジションはCSおよびシリアル・クロック信号を使用して制御し、マイクロプロセッサまたはDSPとのインターフェースが可能です。入力信号はCSの立ち下がりエッジでサンプリングし、この時点で変換動作も開始します。デバイスに関連するパイプライン遅延はありません。
AD7490では高度な設計技術を使って、高いスループット・レートで非常に小さい消費電力を可能にしています。 最大のスループット・レートで、AD7490は、3V電源の時はわずか1.8mA、5V電源の時にでもわずか2.5mAしか消費しません。 制御レジスタの該当ビットを設定する事成によって、この製品のアナログ入力範囲は0V～REFIN入力または0V～2×REFIN入力が選択可能であり、出力コーディングとしてはストレート・バイナリまたは2の補数の選択可能です。 AD7490は、16チャンネルのシングルエンド・アナログ入力を持っており、変換するチャンネルをあらかじめプログラムされた順にシーケンシャルに行うことができるチャンネル・シーケンサ機能を備えています。 変換時間はSCLKまたは2の補数出力コーディングによって決定されます。 変換レートはSCLK周波数によって決定されます。
AD7490-EPは、防衛および宇宙航空アプリケーション（AQEC）をサポートします。
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
AD7490
資料
Filters
1つが該当
-
すべて
-
データシート
-
ユーザ・ガイド
-
評価用設計ファイル
-
技術記事
-
アプリケーション・ノート
-
よく聞かれる質問
-
すべて
-
English
-
日本語
-
中国語
データシート
4
AD7490: 16-Channel, 1MSPS, 12-Bit ADC with Sequencer Data Sheet (Rev.E)
ユーザ・ガイド
1
評価用設計ファイル
2
410 kB
技術記事
3
HTML
HTML
HTML
アプリケーション・ノート
3
HTML
HTML
HTML
よく聞かれる質問
1
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 4
ユーザ・ガイド 1
アプリケーション・ノート 1
技術記事 1
評価用設計ファイル 1
よく聞かれる質問 1
チュートリアル 3
製品選択ガイド 1
デバイス・ドライバ 1
テクニカル・ブック 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| AD7490BCPZ |
32-Lead LFCSP (5mm x 5mm w/ EP)
|
|
|
| AD7490BCPZ-REEL7 |
32-Lead LFCSP (5mm x 5mm w/ EP)
|
|
|
| AD7490BRUZ |
28-Lead TSSOP (4.4mm x 9.7mm)
|
|
|
| AD7490BRUZ-REEL |
28-Lead TSSOP (4.4mm x 9.7mm)
|
|
|
| AD7490BRUZ-REEL7 |
28-Lead TSSOP (4.4mm x 9.7mm)
|
|
|
| AD7490SRUZ-EP-RL7 |
28-Lead TSSOP (4.4mm x 9.7mm)
|
|
|
| AD7490WBCPZ |
32-Lead LFCSP (5mm x 5mm w/ EP)
|
|
|
| AD7490WBCPZ-REEL7 |
32-Lead LFCSP (5mm x 5mm w/ EP)
|
|
|
| AD7490WBCSZ | LFCSP SIDESOLDERABLE |
|
|
| AD7490WBCSZ-REEL7 | LFCSP SIDESOLDERABLE |
|
- AD7490BCPZ
- ピン／パッケージ図
-
32-Lead LFCSP (5mm x 5mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD7490BCPZ-REEL7
- ピン／パッケージ図
-
32-Lead LFCSP (5mm x 5mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD7490BRUZ
- ピン／パッケージ図
-
28-Lead TSSOP (4.4mm x 9.7mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD7490BRUZ-REEL
- ピン／パッケージ図
-
28-Lead TSSOP (4.4mm x 9.7mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD7490BRUZ-REEL7
- ピン／パッケージ図
-
28-Lead TSSOP (4.4mm x 9.7mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD7490SRUZ-EP-RL7
- ピン／パッケージ図
-
28-Lead TSSOP (4.4mm x 9.7mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD7490WBCPZ
- ピン／パッケージ図
-
32-Lead LFCSP (5mm x 5mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD7490WBCPZ-REEL7
- ピン／パッケージ図
-
32-Lead LFCSP (5mm x 5mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD7490WBCSZ
- ピン／パッケージ図
- LFCSP SIDESOLDERABLE
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD7490WBCSZ-REEL7
- ピン／パッケージ図
- LFCSP SIDESOLDERABLE
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
3 23, 2012
- 11_0104
Conversion of Select Sizes of LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE-Korea.
AD7490BCPZ
製造中
AD7490BCPZ-REEL7
製造中
2 8, 2010
- 04_0080
Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.
AD7490BCPZ
製造中
AD7490BCPZ-REEL7
製造中
AD7490BRUZ
製造中
AD7490BRUZ-REEL
製造中
AD7490BRUZ-REEL7
製造中
6 17, 2009
- 09_0070
Change in the Idd static Auto Standby mode specification for the AD7490
AD7490BCPZ
製造中
AD7490BCPZ-REEL7
製造中
AD7490BRUZ
製造中
AD7490BRUZ-REEL
製造中
AD7490BRUZ-REEL7
製造中
4 5, 2021
- 21_0035
Amkor Philippines as an Alternate Site for TSSOP_4.4
AD7490BRUZ
製造中
AD7490BRUZ-REEL
製造中
AD7490BRUZ-REEL7
製造中
1 16, 2012
- 11_0244
Halogen Free Material Change for Select TSSOP Products Assembled at Amkor
AD7490BRUZ
製造中
AD7490BRUZ-REEL
製造中
AD7490BRUZ-REEL7
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
3 23, 2012
- 11_0104
Conversion of Select Sizes of LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE-Korea.
AD7490BCPZ
製造中
AD7490BCPZ-REEL7
製造中
2 8, 2010
- 04_0080
Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.
AD7490BCPZ
製造中
AD7490BCPZ-REEL7
製造中
AD7490BRUZ
製造中
AD7490BRUZ-REEL
製造中
AD7490BRUZ-REEL7
製造中
6 17, 2009
- 09_0070
Change in the Idd static Auto Standby mode specification for the AD7490
AD7490BCPZ
製造中
AD7490BCPZ-REEL7
製造中
AD7490BRUZ
製造中
AD7490BRUZ-REEL
製造中
AD7490BRUZ-REEL7
製造中
4 5, 2021
- 21_0035
Amkor Philippines as an Alternate Site for TSSOP_4.4
AD7490BRUZ
製造中
AD7490BRUZ-REEL
製造中
AD7490BRUZ-REEL7
製造中
1 16, 2012
- 11_0244
Halogen Free Material Change for Select TSSOP Products Assembled at Amkor
AD7490BRUZ
製造中
AD7490BRUZ-REEL
製造中
AD7490BRUZ-REEL7
製造中
ソフトウェアおよび製品のエコシステム
FPGA/HDL
デバイス・ドライバ
評価用ソフトをお探しですか？ ここで見つけることができます。
| 製品モデル | 製品ライフサイクル | 詳細 | ||
|---|---|---|---|---|
|
シャント型電圧リファレンス1 |
||||
|
製造中 |
2.5V/3.0V電圧リファレンス、超高精度 |
|||
|
シリーズ電圧リファレンス7 |
||||
|
製造中 |
電圧リファレンス、超低ノイズ、XFET®、電流シンク / ソース機能付き |
|||
|
製造中 |
リファレンス電圧、超高精度低ノイズ2.500V XFET® |
|||
|
製造中 |
2.5V電圧リファレンス、超低ノイズ、高精度 |
|||
|
製造中 |
2.5V電圧リファレンス、超小型、高精度 |
|||
|
製造中 |
2.5V電圧リファレンス、マイクロパワー、高精度、直列モード |
|||
|
製造中 |
2.5V電圧リファレンス、バンドギャップ、高精度と安定性、低消費電力 |
|||
|
製造中 |
電圧リファレンス、2.5V、高精度、マイクロパワー、低ノイズ、シャットダウン機能付 |
|||
|
スタンダード・デジタル･アイソレータ3 |
||||
|
製造中 |
3チャンネル・デジタル・アイソレータ |
|||
|
製造中 |
4チャンネル・デジタル・アイソレータ（3/1チャンネル方向性） |
|||
|
製造中止 |
高速デジタル・アイソレータ、4チャンネル |
|||
|
高精度オペアンプ （Vos＜1mV & TCVos＜2uV/C）4 |
||||
|
製造中 |
オペアンプ、レールtoレール出力、低消費電力、低ノイズ、低歪み |
|||
|
製造中 |
オペアンプ、デュアル、超低歪み、超低ノイズ |
|||
|
製造中 |
オペアンプ、16ビット・システム用、ローノイズ、高速 |
|||
|
製造中 |
オペアンプ、シングル、高精度、ローノイズ、入／出力レールtoレール、CMOS |
|||
|
高電圧アンプ ≧ ±12V1 |
||||
|
製造中 |
オペアンプ、高速、安定したユニティ・ゲイン、超低歪み、1nV/√Hz |
|||
|
低ノイズ・アンプ（≦10nV/√Hz）1 |
||||
|
新規設計に推奨 |
オペアンプ、ローノイズ（1nV/√Hz）、低消費電力、レールtoレール出力 |
|||
|
低消費電力アンプ（＜1mA/amp）1 |
||||
|
製造中 |
オペアンプ、シングル、2.7V、800 µA、80MHz、レールtoレールI/O |
|||
|
低入力バイアス電流アンプ（＜100pA）1 |
||||
|
製造中 |
オペアンプ、JFET入力段、30V、19MHz、低ノイズ、低入力バイアス電流 |
|||
必要なソフトウェア／ドライバが見つかりませんか？
ドライバ／ソフトウェアをリクエスト評価用キット 1
EVAL-AD7490
AD7490 Evaluation Board
製品の詳細
The EVAL-AD7490SDZ is a fully featured evaluation kit for the AD7490. This board operates in standalone mode or in conjunction with the System Development Platform, EVAL-SDP-CB1Z . When operated with the System Development Platform software is provided enabling the user to perform detailed analysis of the ADC's performance. This software includes the technical note describing the operation and set up of the evaluation board in standalone operation or when operated with the System Development Platform . When operated in standalone mode the ADZS-BRKOUT-EX3 break out board is recommended for access to various control pins.
The SDP Controller board is a separate list item in the ordering guide below (EVAL-SDP-CB1Z). If you have not previously purchased an SDP Controller board, please do so to ensure a full evaluation setup.
