AD74416H

新規設計に推奨

HARTモデムを備えたクワッド・チャンネルのソフトウェア設定可能な入出力

データシート (Rev. 0) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品の詳細

  • クワッド・チャンネルのソフトウェア設定可能な入出力
  • 適応型電源切り替えにより消費電力を40%削減
  • 1つのピンに対し複数の設定可能モード
    • 電圧入出力
    • 電流入出力
    • デジタル入出力
    • 2線式または3線式RTD測定
    • 熱電対測定
  • ネジ端子対向ピンでの過電圧耐性（パワー・オン時またはパワー・オフ時）
  • 補助検出ピン
  • リファレンス温度係数：10ppm/°C
  • 50Hzおよび60Hz除去機能オプションを備えた24ビットΣ-Δ ADC
  • チャンネルごとの16ビット単調性DAC
  • ユニポーラおよびバイポーラに対応可能
  • チャンネルごとのHART®モデムを内蔵
  • 診断機能を内蔵
    • オープン・サーキットおよび短絡の検出
    • 補助チャンネル測定
    • 電源測定
  • ±5°Cの精度を持つ内部温度センサー
  • SPI対応
  • 最大4個のデバイスをアドレス指定可能
  • ウォッチドッグ・タイマ
  • 広い電源範囲
  • 温度範囲：−40°C～+105°C
  • 64ピンLFCSPで供給
AD74416H
HARTモデムを備えたクワッド・チャンネルのソフトウェア設定可能な入出力
AD74416H Functional Block Diagram AD74416H Pin Configuration AD74416H Chip Illustration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

デバイス・ドライバ 2

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
スイッチング・レギュレータ ＆ コントローラ 2
MAX17691A
製造中 4.2V～60Vフォトカプラ不要絶縁型フライバックコンバータ、FET内蔵
MAX17691B
製造中 4.2V～60Vフォトカプラ不要絶縁型フライバックコンバータ、FET内蔵
電圧リファレンス 1
ADR4525
製造中 2.5V電圧リファレンス、超低ノイズ、高精度
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

IBISモデル 1

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-AD74416H

AD74416H（HARTモード対応のソフトウェア設定可能なクワッド・チャンネル入出力デバイス）の性能評価

今すぐ購入 詳細を表示

機能と利点

  • AD74416Hのフル機能評価用ボード
  • MAX17691Bとマルチ巻線トランスを使用したカスタム電源ソリューション
  • システム絶縁はADuM341EおよびADuM342Eが実現
  • 2.5V ADR4525リファレンスを内蔵
  • SPI互換のArduino（アルドゥイーノ）およびPMODコネクタ
  • PCベースの制御用ACE（分析、制御、評価）ソフトウェア
  • No-OS MBEDドライバにはC言語のサンプル・コードが付属

製品詳細

EVAL-AD74416H-ARDZは、フル・システム・ソリューションとしてAD74416Hの機能を評価するために使用できるフル機能評価用ボードです。電源は、MAX17691Bの絶縁型フライバック・ソリューションによって供給されます。デジタル・チャンネルの絶縁には、ADuM341EおよびADuM342Eアイソレータを使用しています。

AD74416Hは、ソフトウェア設定可能なクワッド・チャンネルの入出力デバイスです。このデバイスは、アナログ入出力、デジタル入出力、熱電対、および2線式、3線式の測温抵抗体（RTD）計測用の機能を、互換性のあるシリアル・ペリフェラル・インターフェース（SPI）を備えた1つのシングルチップ・ソリューションに統合化しています。

ユーザーは、システム・デモンストレーション・プラットフォーム（SDP）ボードを介してEVAL-AD74416H-ARDZを制御できます。EVAL-SDP-CK1Z（SDP-K1）ボードでは、AD74416HのACEソフトウェアを使用し、PCのUSBポートを介してEVAL-AD74416H-ARDZを制御できます。EVAL-AD74416H-ARDZには24Vの動作電源が必要です。EVAL-SDP-CK1Z（SDP-K1）ボードにはPCから電力が供給されます。

AD74416H、MAX17691B、ADuM341E、ADuM342Eの詳細な仕様は、アナログ・デバイセズから入手できるそれぞれのデータシートに記載されています。EVAL-AD74416H-ARDZボードを使用する際は、このユーザ・ガイドと併せて対応するデータシートも参照してください。
EVAL-AD74416H
AD74416H（HARTモード対応のソフトウェア設定可能なクワッド・チャンネル入出力デバイス）の性能評価

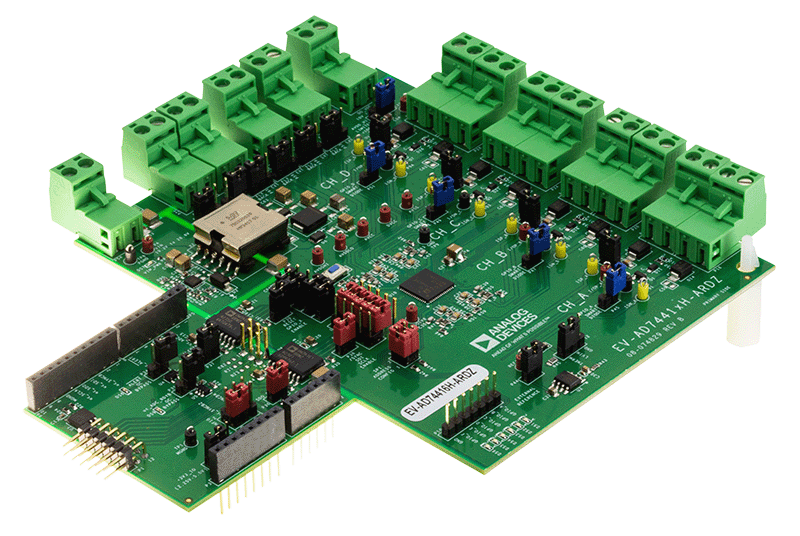

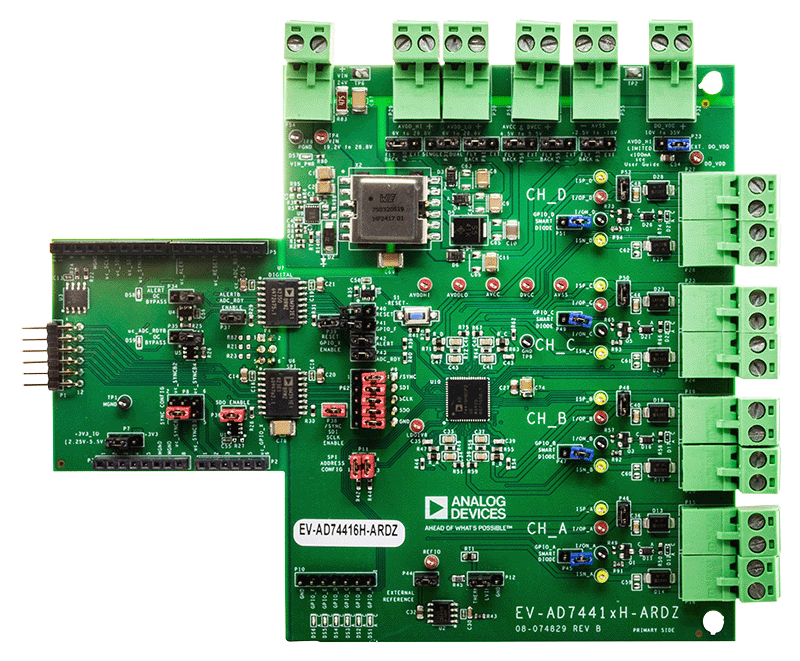

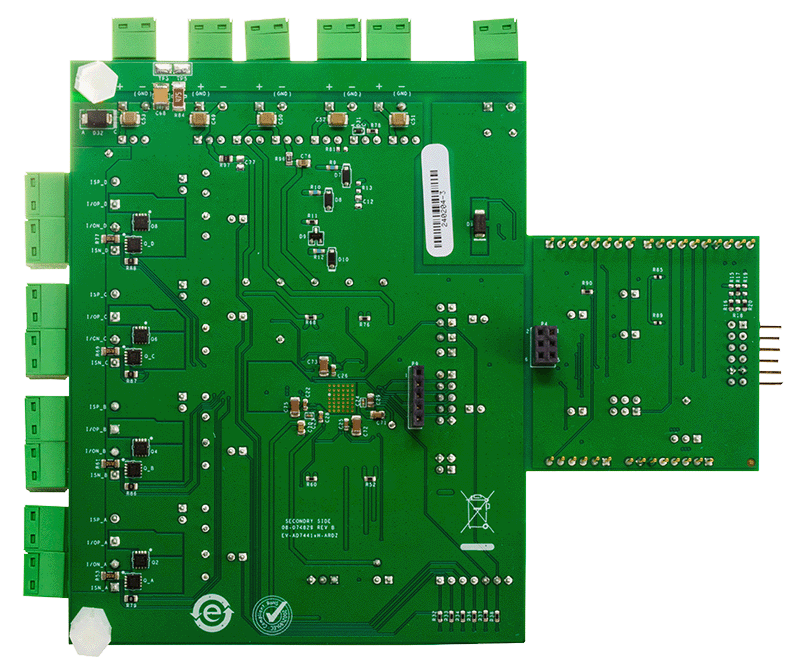

EVAL-AD74416H Board Photo Angle View EVAL-AD74416H Board Photo Top View EVAL-AD74416H Board Photo Bottom View

最新のディスカッション

2 週前
Is it necessary to detach VPSENSE for Current Input or it is an error in Figure 40 and 41 of datasheet? Is it necessary a negative power supply of at least -2.5V for AVSS even if we only use 0-10V and 4-20 mA?
18 週前
ADP1034 powering AD74416H.
