製品概要
機能と利点
- デュアル16ビット／14ビット ADC ファミリ
- デュアル同時サンプリング
- 疑似差動アナログ入力
- 4MSPSのスループット変換レート
- S/N比（代表値）
- 87.5dB、VREF = 3.3V（16ビットAD7383の外部リファレンス）
- 83.5dB、VREF = 3.3V（14ビットAD7384の外部リファレンス）
- 93.4dB（RES = 1、OSR = 8）
- 内蔵オーバーサンプリング機能
- 分解能増強機能
- INL誤差（最大値）
- 2.5LSBs（16ビットAD7383）
- 1.0LSB（14ビットAD7384）
- 2.5Vの内部リファレンス
- 高速シリアル・インターフェース
- −40°C～+125°Cで動作
- 16ピンLFCSP、3mm × 3mm
- アラート機能

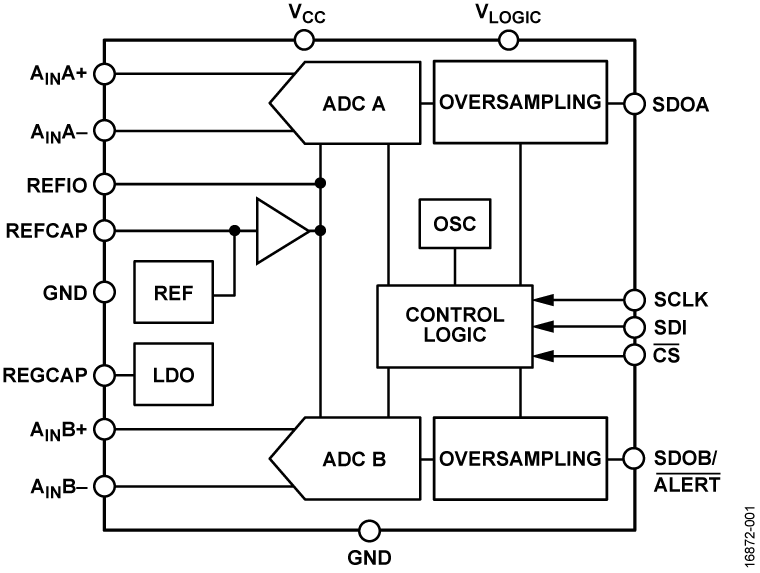

製品概要
16ビットのAD7383および14ビットのAD7384は、3.0V～3.6V電源で動作し、最大4MSPまでのスループット・レートに対応する、デュアル同時サンプリング、高速、低消費電力、逐次比較レジスタ（SAR）、逐次比較型の A/Dコンバータ（ADC）のピン互換ファミリです。アナログ入力は疑似差動入力タイプで、CSの立下がりエッジでサンプリングと変換が行われます。
集積化内蔵オーバーサンプリング・ブロックによってダイナミック・レンジが広がり、低帯域幅でのノイズが軽減されます。内部2.5Vリファレンスのバッファ付き。代わりに、最大3.3Vの外部リファレンスを使用することも可能です。
変換プロセスとデータ・アクイジションでは標準的なコントロール入力を使用しているため、マイクロプロセッサやデジタル・シグナル・プロセッサ（DSP）と容易にインターフェース接続できます。また、別個のロジック電源を使用することにより、1.8V/2.5V/3.3Vのインターフェースに対応します。
AD7383およびAD7384は16ピンのリード・フレーム・チップ・スケール・パッケージ（LFCSP）で供給されており、動作温度範囲は－40°C～ +125°Cで仕様規定されています。
多機能ピンの名称は、該当する機能でのみ参照されることがあります。
製品のハイライト
- 2つのADCフル機能による、デュアル同時サンプリングと変換。
- ピン互換の製品ファミリ。
- 4MSPSの高スループット・レート。
- 省スペースの3mm × 3mm LFCSPパッケージ。
- 集積化オーバーサンプリング・ブロックによってダイナミック・レンジが広がり、ノイズ低減とSCLKの速度条件の軽減を実現。
- 疑似差動アナログ入力。
- サンプリング・コンデンサの容量が小さいため、アンプの駆動負荷が低減。
アプリケーション
- モータ・コントロールのポジション・フィードバック
- モータ・コントロールの電流検出
- ソナー
- 電力品質
- データ・アクイジション・システム
- エルビウム添加光増幅器（EDFA）アプリケーション
- IおよびQ復調
製品カテゴリ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

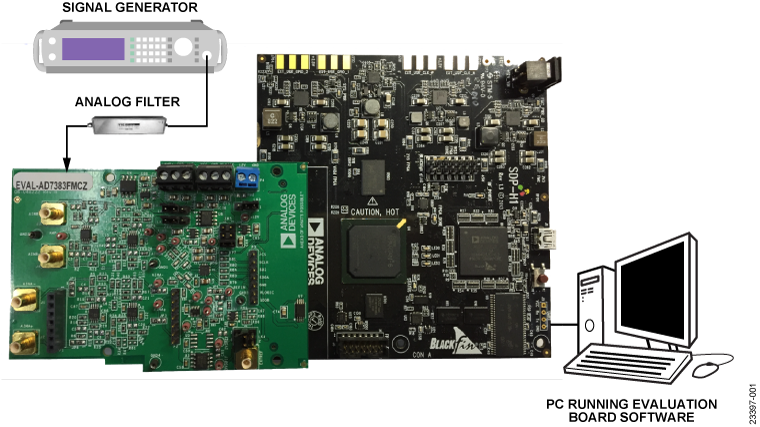

評価キット (1)
参考資料
-
モータ駆動用の小型フィードバック・システム、高速応答の光学式エンコーダに対応4/1/2020 アナログ・ダイアログ
-
故障注入機能を備える高精度のレゾルバ・シミュレータ・システム8/16/2019 アナログ・ダイアログ
ソフトウェア & システム
評価ソフトウェア
WIKI
Precision Toolbox for MATLAB
The Precision Toolbox is an evaluation software, made available in MATLAB, that allows configuring and capturing data with ADI’s precision data converters. To get started evaluating with the Precision Toolbox:
Step 1: Setup the evaluation hardware as described in the hardware setup guide.
Step 2: Install the Precision Toolbox and its dependencies. Refer to the Precision Toolbox wiki.
Step 1: Setup the evaluation hardware as described in the hardware setup guide.
Step 2: Install the Precision Toolbox and its dependencies. Refer to the Precision Toolbox wiki.
ツールおよびシミュレーション
高精度ADC ドライバ・ツール
高精度ADCドライバ・ツールは、高精度ADCとドライバを組み合わせたときの性能をシミュレートするWebアプリケーションです。ドライバの選択、キックバックのセトリング、歪みの潜在的な問題を明らかにし、設計のトレードオフを短時間で評価できます。システム・ノイズ、歪み、ADC入力のセトリングについてシミュレーションと計算ができます。
おすすめ製品
AD7384 コンパニオン製品
推奨 Driver Amplifiers
- For Precision low power Application: ADA4805-2, ADA4807-2.
- For Precision, low density Application: ADA4940-2.
- For high frequency, low noise, low distortion Application: ADA4896-2.
推奨 Low Dropout Regulators
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| AD7384BCPZ-RL | 材料宣誓書（MD） | 信頼性データ | 16-Lead LFCSP (3mm x 3mm x 0.75mm w/ EP) | |
| AD7384BCPZ-RL7 | 材料宣誓書（MD） | 信頼性データ | 16-Lead LFCSP (3mm x 3mm x 0.75mm w/ EP) | |
| ウェハ・ファブリケーション・データ |
