製品概要

機能と利点

  • マルチチャンネル、同時サンプリングAD7383向け、フル機能評価用ボード
  • 内蔵のリファレンス、リファレンス・バッファ、およびADCドライバ
  • オンボード電源
  • SDP-H1コントローラ・ボード互換
  • 制御およびデータ解析用PCソフトウェア

製品概要

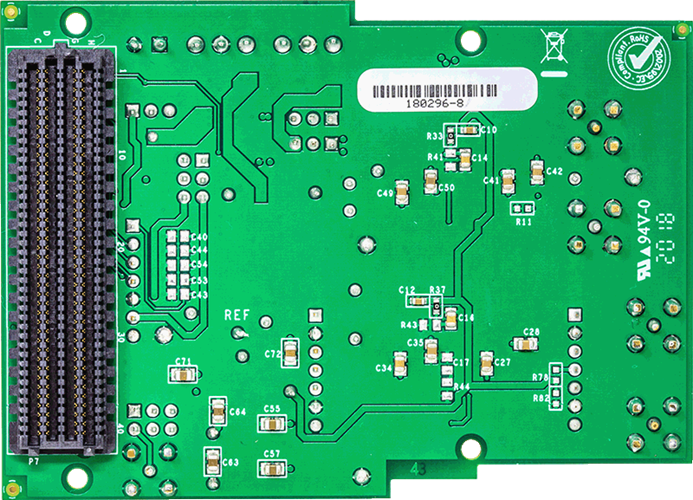

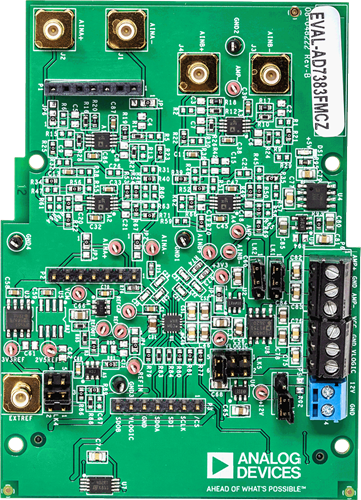

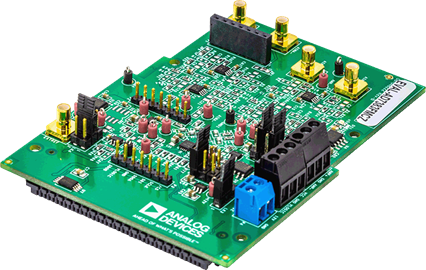

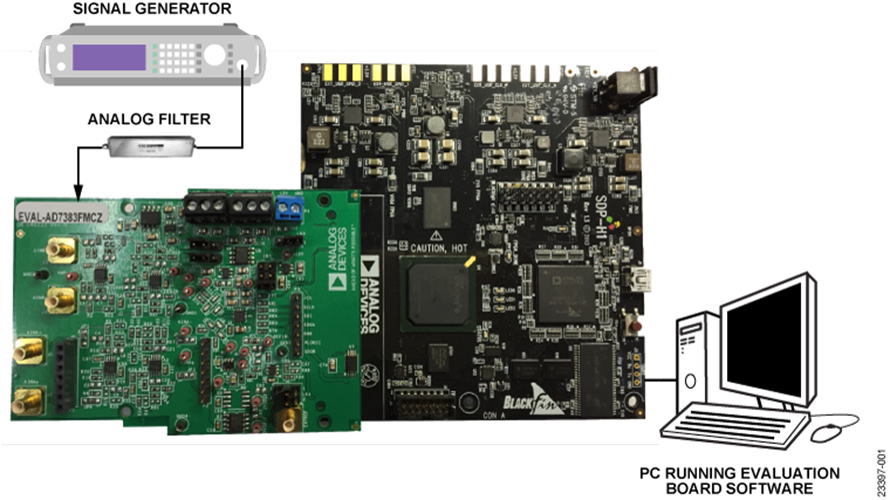

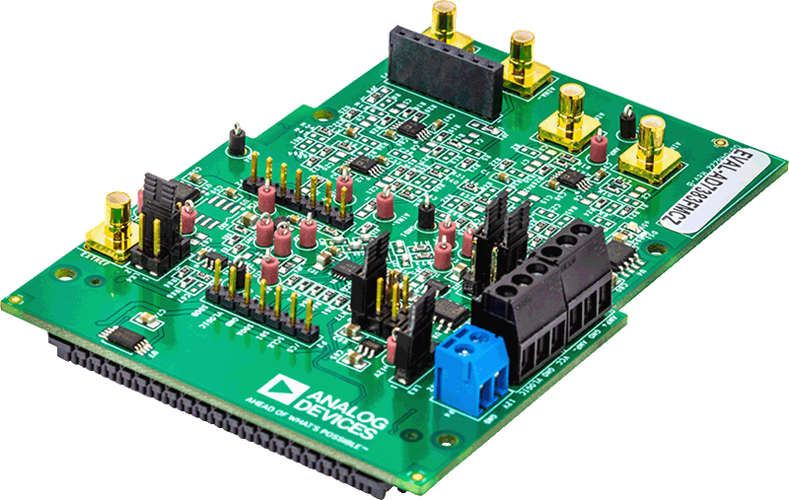

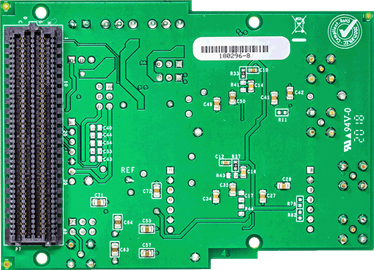

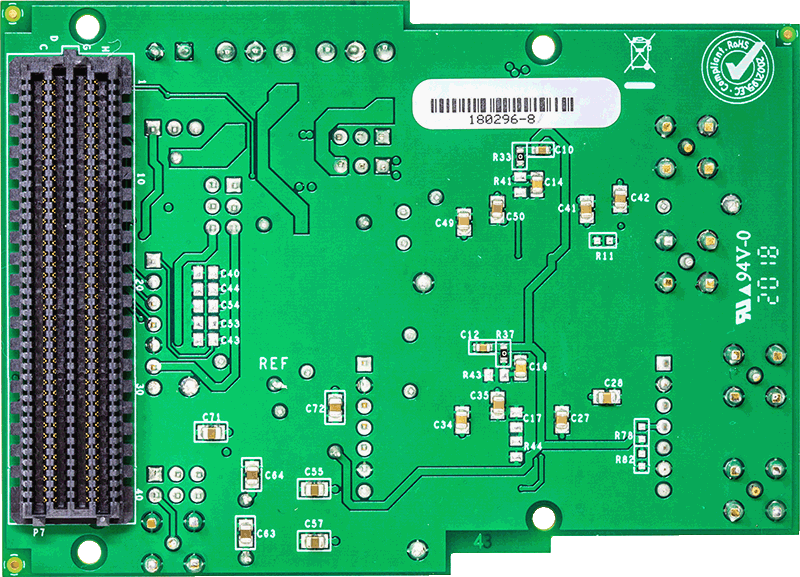

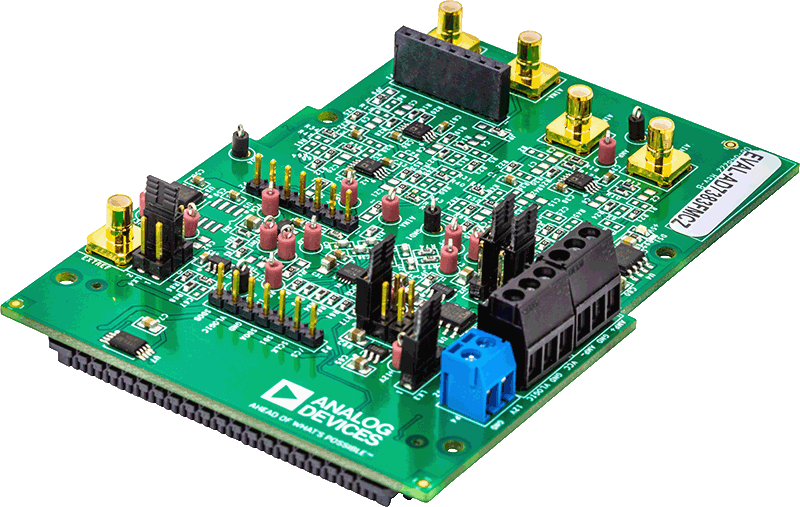

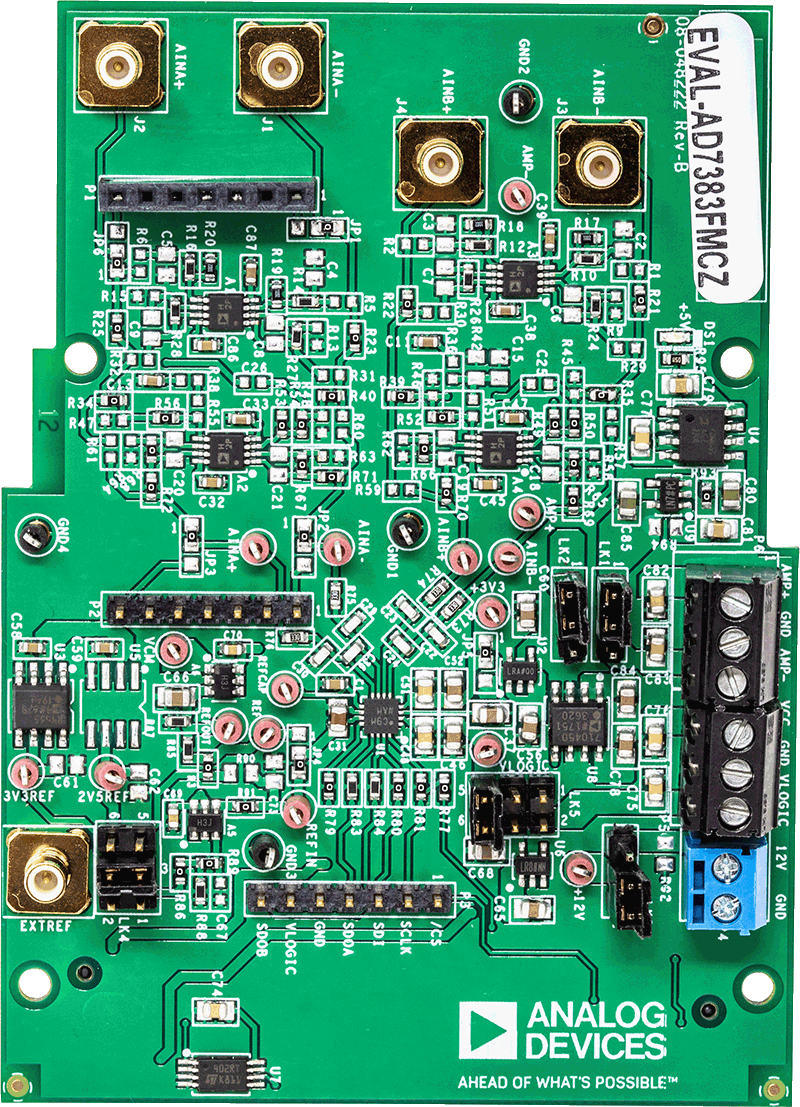

EVAL-AD7383FMCZは、AD7383 A/Dコンバータ（ADC）のすべての機能を評価することができるフル機能評価用ボードです。EVAL-AD7383FMCZは、160ウェイのSDPコネクタ（J4）を介してEVAL-SDP-CH1Z（SDP-H1）システム・デモンストレーション・プラットフォーム（SDP）で制御できます。SDP-H1は、分析／制御／評価（ACE）用ソフトウェアを使用して、PCのUSBポート経由でEVAL-AD7383FMCZを制御します。このソフトウェアは、ACEソフトウェアのページまたはAD7383製品ページからダウンロードできます。

EVAL-AD7383FMCZを使用して、14ビット疑似差動逐次比較レジスタ（SAR）ADCのAD7384を評価できます。AD7383とAD7384では、変換結果をクロックアウトするときのクロック・サイクルの数のみが異なります。これは、デバイスの分解能と関連があります。

AD7383の詳細については、AD7383 のデータシートを参照してください。EVAL-AD7383FMCZを使用する際は、データシートと併せてユーザ・ガイドを参照してください。また、SDP-H1の詳細については、SDP-H1 評価用ボードのページを参照してください。包括的なACEユーザ・ガイドについては、ACEソフトウェアのページを参照してください。

マーケット＆テクノロジー

対象となる製品

はじめに

必要な装置

  • EVAL-SDP-CH1Z（SDP-H1）コントローラ・ボード
  • USBケーブル（SDP-H1キットに同梱）
  • 12Vの電源アダプタ信号源（SDP-H1キットに同梱）
  • Windows Vista SP2（32ビット／64ビット）、Windows 7 SP1（32ビット／64ビット）、Windows 8.1（32ビット／64ビット）、Windows 10（32ビット／64ビット）を搭載する、USB2.0ポートを備えたパソコン

必要な資料

  • AD7383データシート

必要なソフトウェア

  • ACEソフトウェア
  • AD738x ACEプラグイン（ACEソフトウェアで提供）
