製品概要

機能と利点

  • 符号付12ビット(13ビット)SAR型ADC
  • 真のバイポーラ入力レンジ
  • ソフトウェアで入力レンジの選択が可能:±10V、±5V、±2.5V、0~+10V
  • チャンネル・シーケンサ付きの8チャンネルのアナログ入力
  • シングルエンド、真の差動、疑似差動のアナログ入力機能
  • 高いアナログ入力インピーダンス
  • 低消費電力:21mW
  • 高速シリアル・インターフェース、SPI / QSPI / DSP / MICROWIRE互換
  • マルチプレクサとADCに個別にアクセスできるMuxOUTピンとADCIN ピン
  • iCMOS™プロセス技術

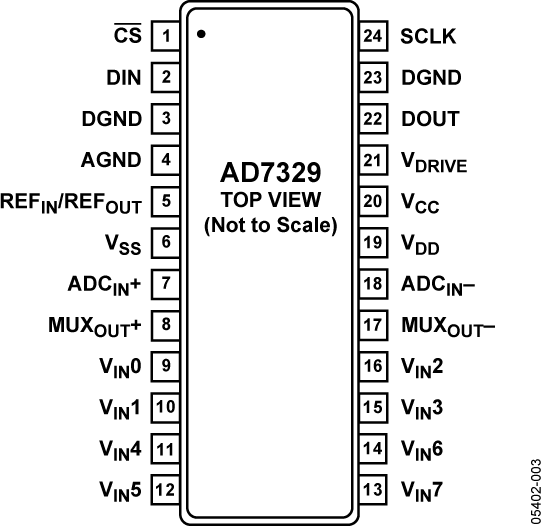

  • 24ピンTSSOPパッケージ

製品概要


AD7329は、iCMOS(工業用CMOS)プロセスによって設計された8チャンネル、符号付12ビットの逐次比較型ADCです。iCMOSは、高電圧CMOSと低電圧CMOSの技術を組み合わせたプロセスです。これによって、前世代の高電圧デバイスでは実現できなかったフットプリントで33Vの動作ができる、広範な高性能アナログICの開発が可能になりました。従来のCMOSプロセスを採用したアナログICと異なり、iCMOSデバイスはバイポーラ入力信号を受け入れるとともに、性能をさらに向上し、消費電力を大幅に低減し、さらに小さいパケージでの提供が可能となっています。

AD7329は、真のバイポーラ・アナログ入力信号を受け入れます。±10V、±5V、±2.5V、0~+10Vの4つの入力レンジをソフトウェアで選択でき、各アナログ入力チャンネルを4つの入力レンジのいずれかに個別に設定できます。また、アナログ入力チャンネルはそれぞれシングルエンド、真の差動、または疑似差動に設定できます。

このADCは2.5Vのリファレンスを内蔵していますが、外部リファレンスを使用することもできます。3Vのリファレンス電圧をREFIN / REFOUTピンに加えると、±12Vの真のバイポーラ・アナログ入力を受け入れることができます。また、最大1MSPSのスループット・レートの動作を可能にする高速シリアル・インターフェースを備えています。

製品のハイライト

  • AD7329は、±10V、±5V、±2.5Vの真のバイポーラ・アナログ入力信号と0~+10Vのユニポーラ信号を受け入れます。
  • 8つのアナログ入力は、8つのシングルエンド入力、4つの真の差動入力ペア、4つの疑似差動入力、あるいは7つの疑似差動入力に構成できます。
  • 1MSPSをサポートするシリアル・インターフェース。SPI / QSPI / DSP / MICROWIRE互換です。
  • 1MSPS時で21mWの低消費電力。
  • MUXOUTピンとADCINピンによって、ADCへの入力前段でマルチプレクサ出力の信号変換が可能です。

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
