製品概要
機能と利点
- ローノイズ6nV/√Hz
- 低オフセット電圧：100μV Max
- 低入力バイアス電流：10pA Max
- 高速セトリング時間：600ns/0.01%
- 低歪み
- ユニティ・ゲインで安定
- 位相反転なし
- 両電源動作：±5～±13V
製品概要
AD8610（シングル）、AD8620（デュアル）は、非常に低いオフセット電圧とドリフト、非常に低い入力電圧ノイズと電流ノイズ、低入力バイアス電流、広帯域幅を実現する超高精度のJFET入力アンプです。多くのJFETアンプと違い、AD8610の入力バイアスは動作温度範囲の全体で低くなっています。AD8610は、非反転ユニティ・ゲインで1000pFの容量性負荷を安定して駆動でき、また高いノイズ・ゲインを持つ回路では、1000pFをはるかに超える容量性負荷を容易に駆動できます。AD8610は、1kΩの負荷でも電源から1.2Vの範囲内で振幅させることができ、限られた電源電圧範囲でダイナミック・レンジを最大化しています。反転回路、非反転回路のいずれのゲインでも、出力スルーレートは50V/μsで、600ns未満で0.01％精度にセトリングします。高い入力インピーダンスと際立った高精度、高出力を兼ね備え、高性能なA/Dコンバータ（ADC）の入力の駆動、およびD/Aコンバータ（DAC）の出力のバッファリングに理想的です。
AD8610/AD8620のアプリケーションには、電子計測機器、ATEアンプ、バッファリング、積分回路、CAT/MRI/超音波医療機器、高性能なフォトダイオードを用いた計測機器用アンプ、高速・高精度なフィルタ（PLLフィルタを含む）、高級オーディオ機器などがあります。

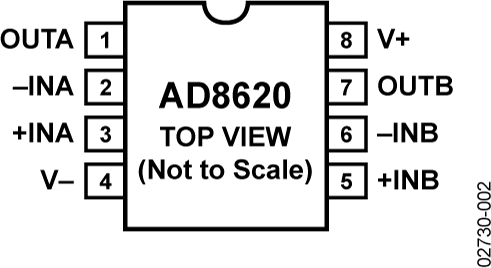

AD8610は、拡張工業用温度範囲（－40～＋125℃）で全仕様が規定されています。AD8610は8ピンのナローSOICおよび小型の表面実装8ピンMSOPで、デュアルのAD8620は8ピンのナローSOICで提供されています。8ピンMSOPパッケージのデバイスはテープとリールのみで提供されています。
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
