製品概要
機能と利点
- 広いゲイン帯域幅積（GB積）：18 MHz（代表値）
- 高速スルー・レート：48 V/µs（代表値）
- 低い電圧ノイズ密度：1 kHz で 3.3 nV/√Hz（代表値）
- 低ピークtoピーク・ノイズ：0.15µVp-p、0.1Hz～10Hz
- 低入力バイアス電流：TA = 25 °Cで±15pA（代表値）
- 低オフセット電圧：TA = 25°Cで±80 µV（最大）
- オフセット電圧ドリフト：TA = −40°C～85°Cで±1.2µV/°C（最大）
- 高速セトリング：700nsで0.01%（代表値）
- 幅広い動作電圧
- 両電源動作：±2.5V～±18V
- 単電源動作：5V～36V
- 入力電圧範囲にV−を含む
- レールtoレール出力
- 高容量性負荷の駆動能力
- 出力短絡電流：±46mA
- 位相反転なし
- ユニティ・ゲインで安定動作
製品概要
ADA4625-1/ADA4625-2は、アナログ・デバイセズの業界をけん引する高電圧、単電源、レールtoレール出力（RRO）、高精度接合型電界効果トランジスタ（JFET）入力オペアンプをベースにしており、市場でかつてないレベルの高速、低ノイズ性能を発揮します。
ADA4625-1/ADA4625-2は、高電圧、高ゲイン、低ノイズ・アプリケーションで最適な性能を発揮します。入力コモンモード電圧範囲は負電源を含み、出力はレールtoレールで振幅します。これにより、グラウンド・センス用の別個の負電圧電源なしで、低電圧、単電源アプリケーションにおいてダイナミック入力レンジを最大化できます。
広帯域幅、低ノイズ、低入力バイアス電流を合わせて実現したADA4625-1/ADA4625-2は、ロー・レベル信号に高増幅と広帯域幅の両方を実現するアンプが必要な、フェーズ・ロック・ループ（PLL）・アクティブ・フィルタ・アンプ用、および高チューニング電圧（VTUNE）の電圧制御発振器（VCO）およびプリアンプ用に特に適しています。
ADA4625-1/ADA4625-2はユニティ・ゲイン安定であり、入力範囲がいずれかの電源レールを200mV超えた場合には位相反転はありません。出力は、最大1000pFの負荷と600Ωの負荷を駆動することができます。
ADA4625-1/ADA4625-2は−40°C～+125°Cの拡張工業用温度範囲で動作が仕様規定されており、+5V～+36V（±2.5V～±18V）で動作し、+5Vおよび±18Vで仕様規定されています。デバイスは露出パッド（EPAD）付きの8ピンSOICパッケージを採用しています。
アプリケーション
- PLLフィルタ・アンプ
- トランスインピーダンス・アンプ
- フォトダイオード・センサーのインターフェース
- 低ノイズ・チャージ・アンプ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

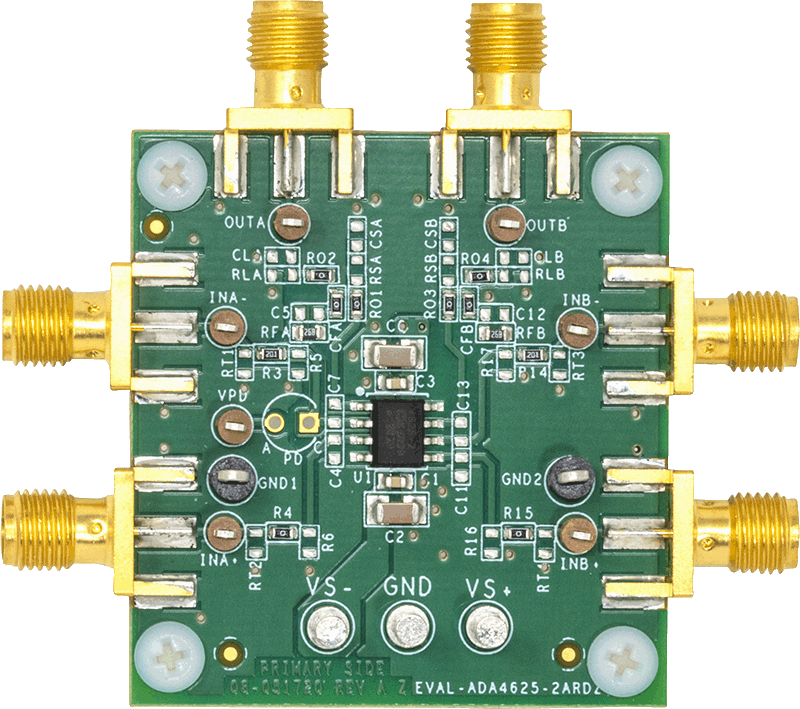

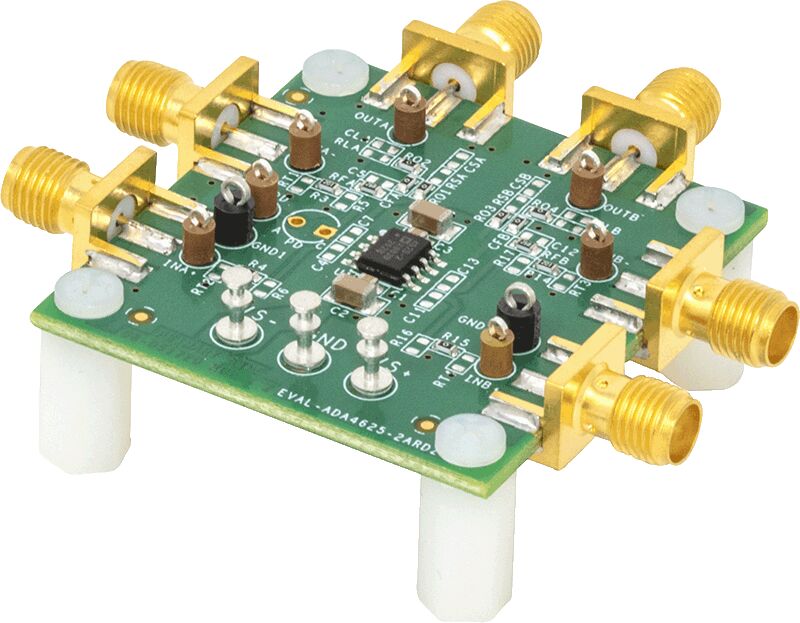

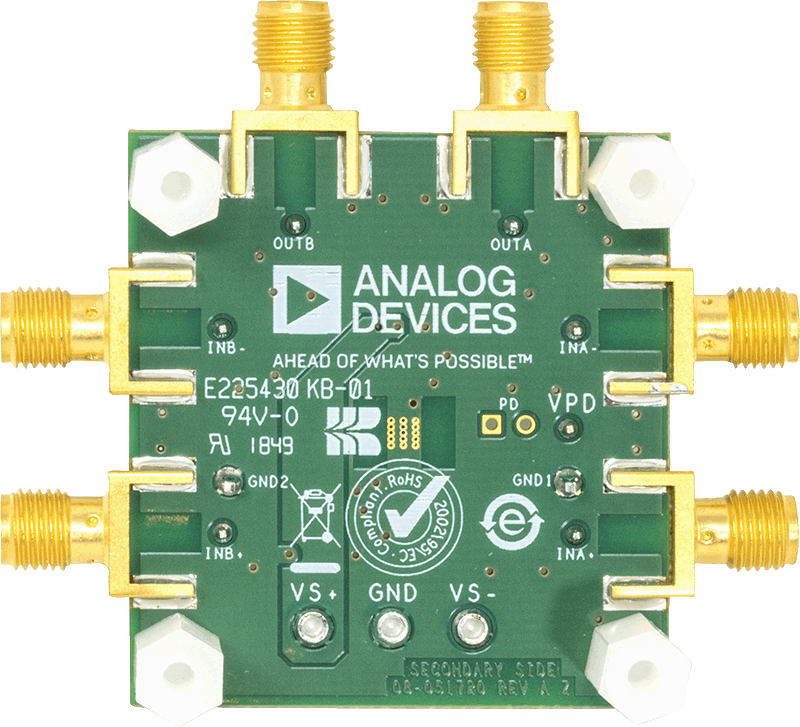

評価キット (1)
参考資料
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
ADA4625
ADA4625-1
ADA4625-2
SPICE Model
設計ツール
アナログ・フィルタ・ウィザード
アナログ・フィルタ・ウィザードを使えば、ローパス、ハイパス、バンドパスなどのオペアンプの設計が数分で出来ます。設計のプロセスにおいて、実際の回路の動作に理想的な仕様、フィルタ設計の特性を観察することができます。 このツールを使用すれば、フィルタ・アプリケーションのニーズに応じて順を追ってオペアンプを選択し、設計することができます。プロセスが終了すると、部品表やSPICEネットリスト作成されます。
アナログ・フォトダイオード・ウィザード
フォトダイオード・ウィザードを用いて、アプリケーションに最適なアンプを選択して設計することができます。ウィザードを使用するには、設計の仕様（電源電圧、フォトダイオード特性、帯域幅、必要な精度など）を入力します。さらに使用するアンプを選択すると、回路図、誤差バジェット、ノイズ解析、部品表（BOM）、SPICEネットリストなど、全ソリューションを確認することができます。
おすすめ製品
ADA4625-2 回路
- トランスインピーダンス・アンプ・フォトダイオード
- 高感度フォトダイオード・アンプ
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| ADA4625-2ARDZ | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC w/ EP | |
| ADA4625-2ARDZ-R7 | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC w/ EP | |
| ADA4625-2ARDZ-RL | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC w/ EP | |
| ウェハ・ファブリケーション・データ |
