製品概要

機能と利点

  • ADA4625-2用のフル機能評価用ボード
  • プロトタイプを素早く構築可能
  • ユーザ定義の回路構成
  • エッジ・マウントSMAコネクタを装備
  • テスト装置やその他の回路へ容易に接続可能

製品概要

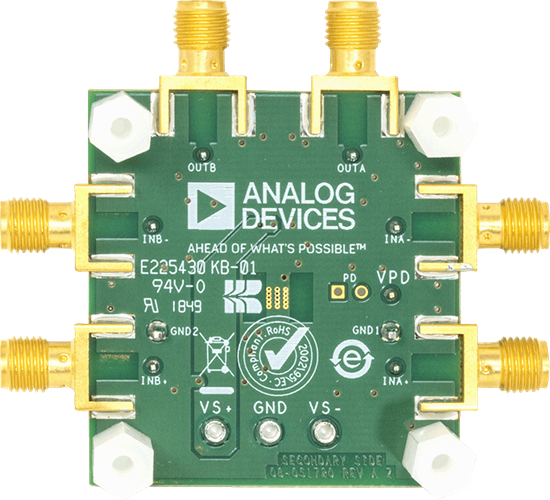

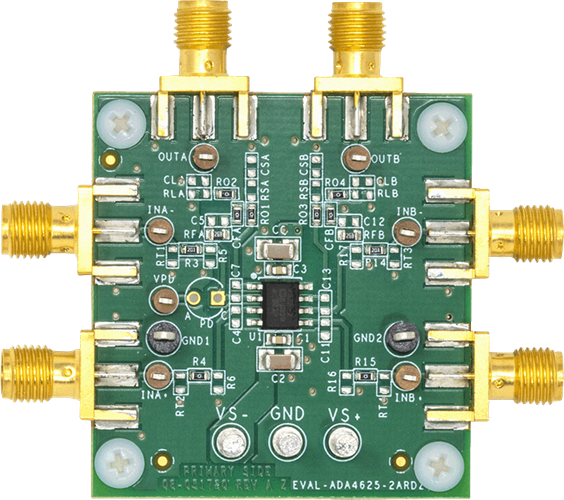

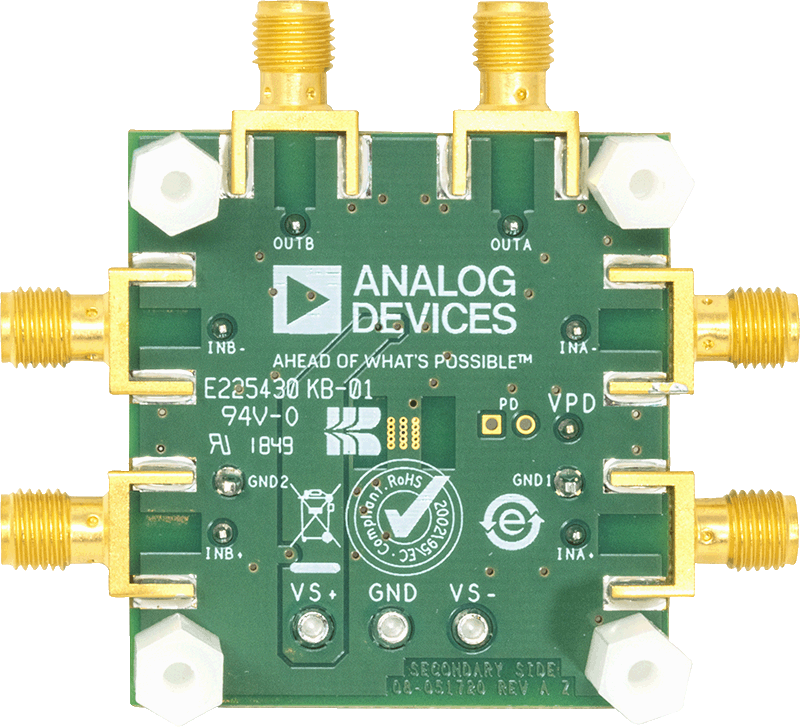

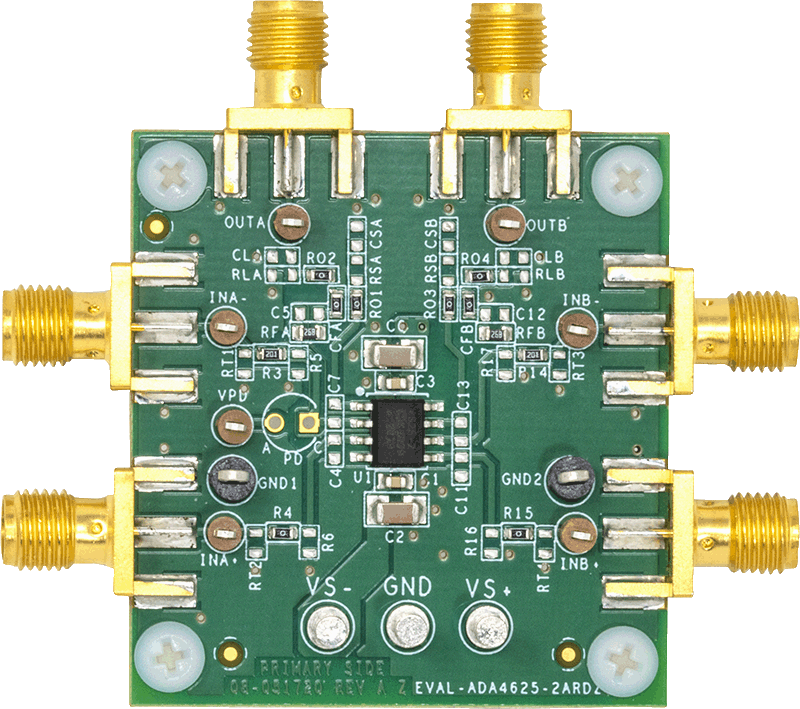

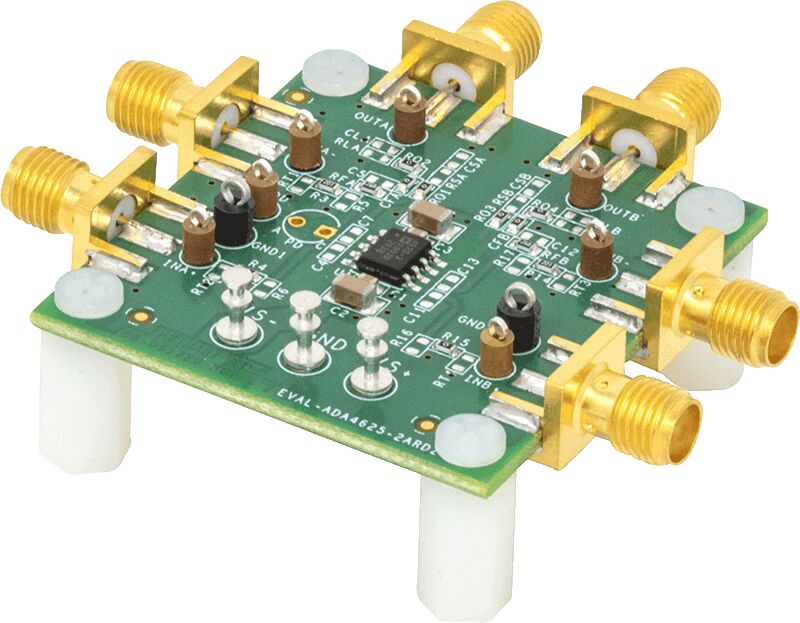

ADA4625-2評価用ボードは、低ノイズ、高速セトリング、単電源、レールtoレール出力（RRO）、接合型電界効果トランジスタ（JFET）オペアンプで、露出パッド付きの8ピン・スモール・アウトライン集積回路（SOIC）パッケージに収容されています。

この評価用ボードの設計では、簡潔さと使いやすさが重視されています。この2層評価用ボードは、入出力にエッジ・マウント・サブミニチュア・バージョンA（SMA）コネクタを採用しています。SMAコネクタにより、テスト装置やその他の回路へ容易に接続することができます。

回路で最高の柔軟性と性能を得られるように、評価用ボードではグラウンド・プレーン、部品の配置、および電源バイパスが最適化されています。ADA4625-2の露出パッドは、熱性能とノイズ性能を強化するために、評価用ボードのグラウンド・プレーンに接続されています。この評価用ボードでは、最大標準サイズ1206のC2およびC6バイパス・コンデンサを除き、ケース・サイズ0603の表面実装技術（SMT）部品を組み合わせて使用します。アクティブ・ループ・フィルタやトランスインピーダンス・アンプ（TIA）、チャージ・アンプなど、多様な選択肢と高い柔軟性を基に幅広いアプリケーション用の回路や構成を実現できるように、様々な抵抗およびコンデンサ用の空きパッドも設けられています。

詳細については、ADA4625-2のデータシートを参照してください。評価用ボードを使用する際は、このユーザー・ガイドと併せてデータシートを参照してください。
