AD7305

8ビットD/Aコンバータ、+3V / +5V、レールtoレール、クワッド、パラレル入力

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$5.92
機能
  • クワッド・チャンネル、8ビットDACを1パッケージに搭載
  • 動作電圧:+3V、+5V、±5V
  • レールtoレールのREF入力と電圧出力振幅
  • 小型1.1mm(高さ)の16ピン / 20ピンTSSOPパッケージ
  • リファレンス乗算帯域幅:2.6MHz
  • パワーオン・リセット機能内蔵
  • SPIシリアル・インターフェース互換(AD7304)
  • 高速パラレル・インターフェース(AD7305)
  • シャットダウン時電流:40μA

製品概要
show more Icon
AD7304 / AD7305は、+3~+5Vの単電源または±5Vの両電源で動作するクワッド8ビットD/Aコンバータ(DAC)です。AD7304はシリアル・インターフェース、AD7305はパラレル・インターフェースを備えています。内部の高精度バッファは、レールtoレールの振幅能力を備えています。リファレンス電圧入力範囲には正と負の電源レールが含まれるため、正または負のフルスケール出力電圧が設定できます。+2.7~+5.5V、±5Vの電源電圧範囲での動作を保証し、+3V電源動作時の消費電力を9mW未満に抑えます。フルスケール電圧出力は、外部から入力されるリファレンス電圧によって決定されます。VREF入力とDACの電圧出力間の電圧をレールtoレールの振幅レベルに維持するため、正電源VDDまたは負電源VSSに等しい電圧値、あるいはこの両電源間の任意の電圧値にフルスケール電圧を設定できます。

AD7304のダブルバッファ・シリアル・データ・インターフェースは高速、3線式のSPIおよびマイクロコントローラ・コンパチブル入力を備えており、データ入力(SDI)、クロック(CLK)、チップ・セレクト(CS)の各ピンを入力として使用します。

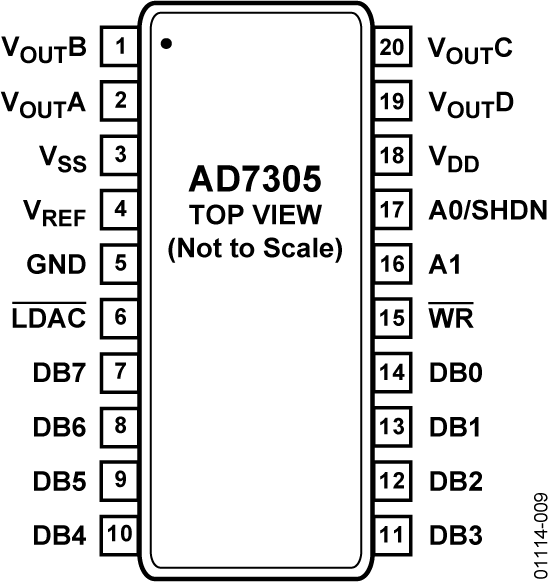

パラレル入力のAD7305では、WR制御ラインとともに標準のアドレス・デコードを使用して、入力レジスタにデータをロードします。ダブルバッファ・アーキテクチャを採用しているため、4個すべての入力レジスタに新しいデータを事前にロードしておき、その後にLDAC制御ストローブ信号を加えて、新しいデータをすべてDACレジスタにコピーすることで、アナログ出力値をアップデートできます。AD7305は、業界標準製品として一般的に使用されているAD7226とピン互換です。ピン互換品として利用するときには、+5.5Vよりも低い電源で動作させます。

内蔵のパワーオン・リセット回路は、パワーオン時にゼロ・スケールの状態に設定します。AD7304ではSDI / SHDNピン、AD7305ではA0 / SHDNアドレス・ピンをスリーステート状態にすれば、消費電流を40µAに抑えるパワー・シャットダウン(SHDN)機能が起動します。AD7304 / AD7305は、拡張工業用温度範囲(1)(-40~+85℃)および拡張工業用温度範囲(3)(-40~+125℃)で仕様規定しています。
