製品概要

機能と利点

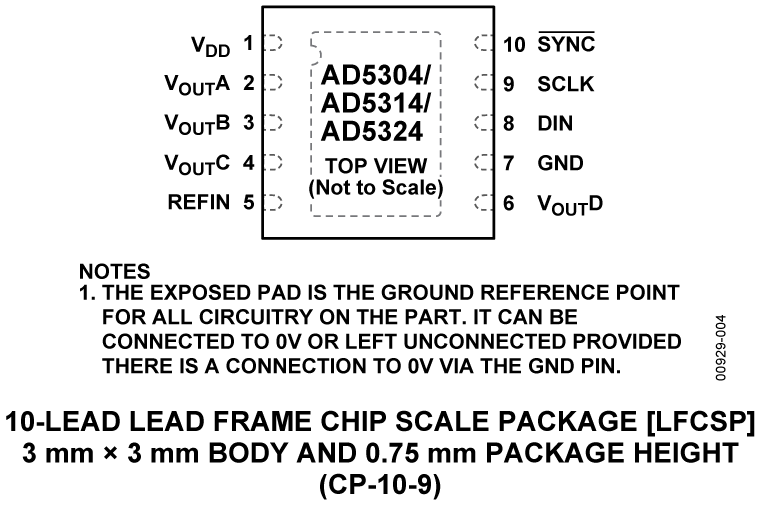

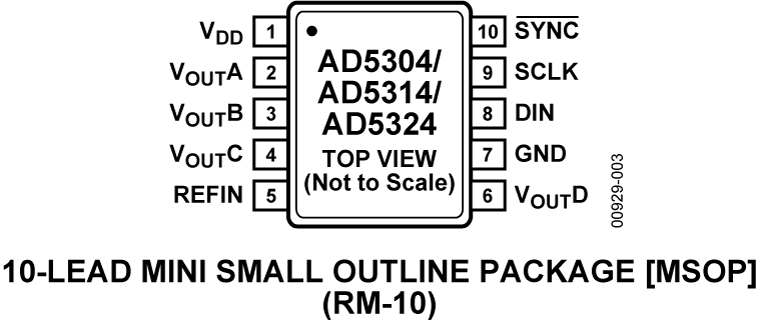

  • 10ピンのMSOPとLFCSPパッケージに4個のバッファされた8ビットDACを集積
    A、W バージョン:INL:±1LSB
    Bバージョン:INL:±0.625LSB
  • 低消費電力動作:500μA@3V,600μA@5V
  • 電源電圧:2.5V~5.5V
  • 全コードに対して単調性を設計で保証
  • パワーダウン:3 Vで80nA、5Vで200nA
  • ダブル・バッファ入力ロジック
  • 出力範囲:0 V~VREF
  • 0 Vへのパワーオン・リセット
  • 出力の同時更新(LDAC)機能
  • 低消費電力のSPI®、QSPI™、MICROWIRE™、DSPに対して互換性を持つ3線式シリアル・インターフェース
  • レールtoレール出力のバッファ・アンプを内蔵
  • 動作温度範囲: -40℃~+105℃
  • 車載アプリケーション用に認定済み

製品概要

AD5304/AD5314/AD5324は、8ビット、10ビット、12ビットのバッファ付き電圧出力のクワッドDACであり、10ピンMSOPパッケージと10ピンLFCSPパッケージを採用しています。これらのデバイスは、単電源2.5V~5.5Vで動作し、3Vで500µAの消費電力です。内蔵出力アンプは、レールtoレールの出力振幅を可能にし、0.7V/µSのスルーレートを達成します。この製品は3線シリアルインターフェースを使用しており、最大30MHzのクロックレートで動作し、標準のSPI®、QSPI™、MICROWIRE™、DSPなどのインターフェース規格と互換性を備えています。

4個のDACに対するリファレンスは、 1本のリファレンスピンから供給されます。すべてのDAC出力は、ソフトウェアLDAC機能を使って同時に更新することができます。このデバイスは、パワーオン・リセット回路を内蔵しており、この回路がパワーアップ時にDAC出力を0Vにするので、デバイスに対する有効な書込みが行われるまでこの0Vを維持します。また、デバイスの消費電流を5 Vで200nA (3Vで80nA )に削減するパワーダウン機能も内蔵しています。

これらのデバイスは、通常動作での消費電力が小さいため、ポータブルなバッテリ-駆動の装置に最適です。消費電力は、5 Vで3mW、3Vで1.5mWであり、パワーダウン・モードでは1µWに減少します。

アプリケーション

  • 携帯型バッテリ駆動の計測機器
  • ゲインとオフセットのデジタル調整
  • プログラマブルな電圧源と電流源
  • プログラマブルな減衰器
  • 工業用プロセス制御
