製品概要

機能と利点

  • 1つの16ピンTSSOPパッケージに4個の8ビットD/Aコンバータを内蔵
  • 低消費電力:消費電流500µA@5V、400µA@3V
  • パワーダウン時の消費電流:300nA@5V、90nA@3V
  • 設計で単調増加性を保証
  • 0Vにパワーオン・リセット
  • ダブル・バッファ入力ロジック
  • 出力電圧範囲:0V~VREFまたは0V~2VREF
  • 低消費電力、SPI™、QSPI™、MICROWIRE™、DSPコンパチブルの3線式シリアル・インターフェース
  • LDACピン(アクティブ・ロー)によるD/Aコンバータ出力の同時アップデート
  • CLRピン(アクティブ・ロー)による非同期クリア機能
  • SDOデイジーチェーン接続オプション
  • 各D/Aコンバータペアーにバッファ付き / バッファなしの電圧リファレンス入力オプション

製品概要

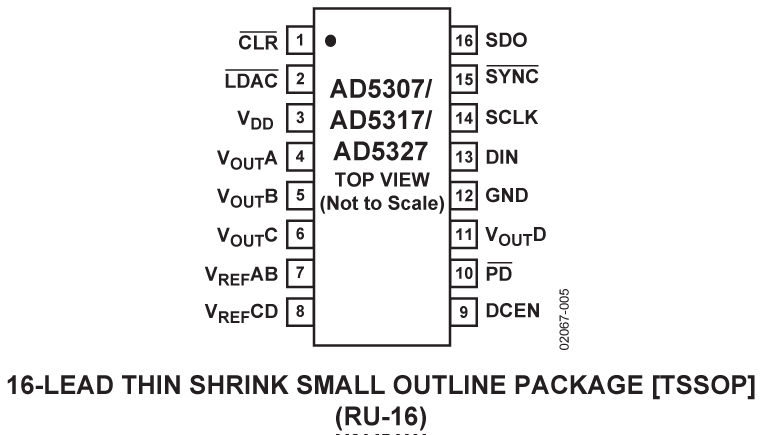

AD5307 / AD5317 / AD5327は、16ピンTSSOPパッケージに収められた、クワッドの8ビット / 10ビット / 12ビット、バッファ回路内蔵の電圧出力DACで、2.5~5.5Vの電圧範囲の単電源で動作し、3V電源時の消費電流は400µAです。オンチップの出力アンプは、レールtoレール出力振幅動作が可能で、0.7V/µsのスルーレート性能を備えています。AD5307 / AD5317 / AD5327は、最大30MHzのクロック・レートで動作する汎用性の高い3線式シリアル・インターフェースを使用します。このシリアル・インターフェースは、標準のSPI、QSPI、MICROWIRE、DSPインターフェース規格と互換性があります。

製品のハイライト

  • 16ピンのTSSOPパッケージ
  • 低消費電力、2.5~5.5Vの単電源動作
  • 3V電源時で1.2mW、5V電源時で2.5mWの消費電力
  • スルーレートが0.7V/µsのレールtoレール出力
  • クロック・レートが最大30MHzの3線式シリアル・インターフェースを使用
  • AD5317(10ビット)、AD5327(12ビット)とピンおよびソフトウェア互換

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

ツール

Precision DAC Error Budget Tool

Precision DAC Error Budget Toolは、高精度DACシグナル・チェーンのDC精度を計算するウェブ・アプリケーションです。これは、シグナル・チェーン全体で静的誤差がどの程度累積するかを示すもので、これにより設計のトレードオフを手早く評価できます。計算には、電圧リファレンス、オペアンプ、および高精度DACが生成するDC誤差が含まれます。

Precision DAC Error Budget Tool
