AD7304/AD7305: 8 ビット D/Aコンバータ、3V/5V、レール to レール、クワッド (Rev. A)9/5/2008PDF247 kB
製品概要
機能と利点
- クワッド・チャンネル、8ビットDACを1パッケージに搭載
- 動作電圧：+3V、+5V、±5V
- レールtoレールのREF入力と電圧出力振幅
- 小型1.1mm（高さ）の16ピン / 20ピンTSSOPパッケージ
- リファレンス乗算帯域幅：2.6MHz
- パワーオン・リセット機能内蔵
- SPIシリアル・インターフェース互換（AD7304）
- 高速パラレル・インターフェース（AD7305）
- シャットダウン時電流：40μA
製品概要

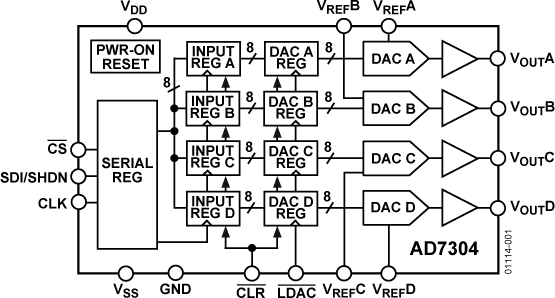

AD7304 / AD7305は、＋3～＋5Vの単電源または±5Vの両電源で動作するクワッド8ビットD/Aコンバータ（DAC）です。AD7304はシリアル・インターフェース、AD7305はパラレル・インターフェースを備えています。内部の高精度バッファは、レールtoレールの振幅能力を備えています。リファレンス電圧入力範囲には正と負の電源レールが含まれるため、正または負のフルスケール出力電圧が設定できます。＋2.7～＋5.5V、±5Vの電源電圧範囲での動作を保証し、＋3V電源動作時の消費電力を9mW未満に抑えます。フルスケール電圧出力は、外部から入力されるリファレンス電圧によって決定されます。VREF入力とDACの電圧出力間の電圧をレールtoレールの振幅レベルに維持するため、正電源VDDまたは負電源VSSに等しい電圧値、あるいはこの両電源間の任意の電圧値にフルスケール電圧を設定できます。AD7304のダブルバッファ・シリアル・データ・インターフェースは高速、3線式のSPIおよびマイクロコントローラ・コンパチブル入力を備えており、データ入力（SDI）、クロック（CLK）、チップ・セレクト（CS）の各ピンを入力として使用します。
パラレル入力のAD7305では、WR制御ラインとともに標準のアドレス・デコードを使用して、入力レジスタにデータをロードします。ダブルバッファ・アーキテクチャを採用しているため、4個すべての入力レジスタに新しいデータを事前にロードしておき、その後にLDAC制御ストローブ信号を加えて、新しいデータをすべてDACレジスタにコピーすることで、アナログ出力値をアップデートできます。AD7305は、業界標準製品として一般的に使用されているAD7226とピン互換です。ピン互換品として利用するときには、＋5.5Vよりも低い電源で動作させます。
内蔵のパワーオン・リセット回路は、パワーオン時にゼロ・スケールの状態に設定します。AD7304ではSDI/SHDNピン、AD7305ではA0/SHDNアドレス・ピンをスリーステート状態にすれば、消費電流を40µAに抑えるパワー・シャットダウン（SHDN）機能が起動します。AD7304/AD7305は、拡張工業用温度範囲（1）（－40～＋85℃）および拡張工業用温度範囲（3）（－40～＋125℃）で仕様規定しています。
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
FAQ7/26/2017
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

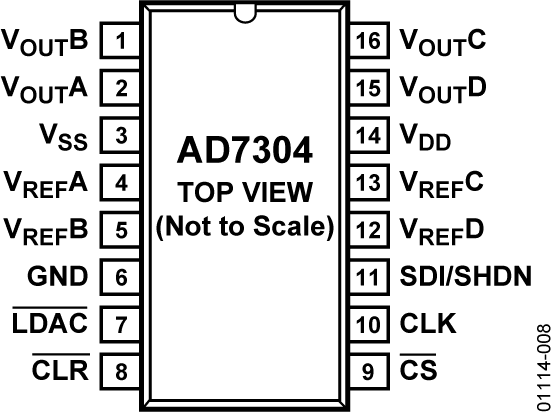

| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| AD7304BNZ | 材料宣誓書（MD） | 信頼性データ | 16-Lead PDIP | |
| AD7304BRUZ | 材料宣誓書（MD） | 信頼性データ | 16-Lead TSSOP | |
| AD7304BRUZ-REEL7 | 材料宣誓書（MD） | 信頼性データ | 16-Lead TSSOP | |
| AD7304BRZ | 材料宣誓書（MD） | 信頼性データ | 16 ld SOIC | |
| AD7304BRZ-REEL | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC Wide | |
| AD7304YRZ | 材料宣誓書（MD） | 信頼性データ | 16 ld SOIC | |
| ウェハ・ファブリケーション・データ |
