AD7298

A/Dコンバータ、12ビット、1MSPS、8チャンネル、逐次比較型、温度センサー内蔵

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$5.01
特長
  • 12ビット逐次比較型A/Dコンバータ
  • シングルエンド、8チャンネル入力
  • チャンネル・シーケンサ機能
  • 1MSPSの高速スループット
  • アナログ入力範囲:0V~2.5V
  • 12ビットの温度/デジタル・コンバータを内蔵
  • 温度センサー精度:±1℃
  • 温度範囲:-40℃~+125℃
  • VDD=2.8V~3.6Vで仕様を規定
  • ロジック電圧:VDRIVE=1.65V~3.6V
  • パワーダウン電流:10μA以下
  • 2.5Vの内部リファレンス
  • パワーオン・リセット機能内蔵
  • 高速シリアル・インターフェース:SPI
  • 20ピンLFCSPパッケージ

製品概要
show more Icon

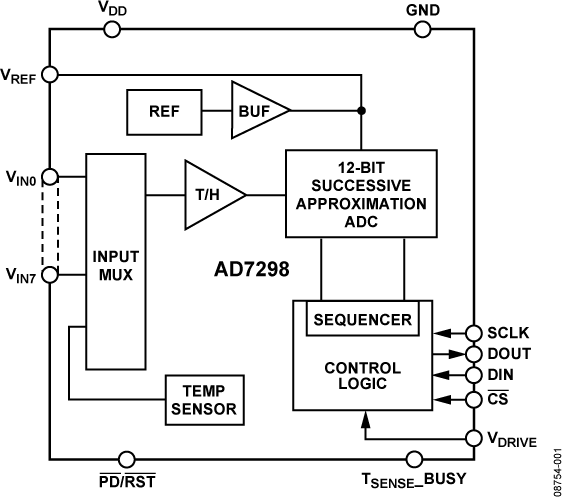

AD7298は12ビット、高速、低消費の8チャンネル逐次比較型A/Dコンバータで内部に温度センサーを備えています。このデバイスは単電源3.3Vで動作し、1MSPSの最大スループット・レートを特長としています。この製品は、30MHzを超える入力周波数を扱うことの出来る、低ノイズ、広帯域幅のトラック&ホールド・アンプを内蔵しています。

AD7298はプログラマブル・シーケンサを提供し、変換するチャンネルのシーケンスをあらかじめプログラムして選択することが可能です。このデバイスは2.5Vリファレンスを内蔵しており、外部リファレンスを使う場合はこのリファレンスをディスエーブルにすることが出来ます。

AD7298は高精度のバンドギャップ温度センサーを内蔵しており、温度をモニタして12ビットのA/Dコンバータによって0.25℃の分解能でデジタイジングされます。この製品は、SPI及び標準DSPインターフェースと互換な4線のシリアル・インターフェースを提供します。

AD7298では斬新なデザイン技術を使って、高いスループット・レートで非常に小さい消費電力を可能にしています。このデバイスは、柔軟な消費電力/スループット・レート管理オプションも提供します。デバイスは20ピンLFCSPパッケージを採用しています。

製品のハイライト
  1. テレコミュニケーション、プロセス及び工業用制御などを含む多種、多様なモニタリング・システクに最適な製品です。
  2. チャンネルあたり1MSPSの高スループット・レートを低消費電力で実現。
  3. チャンネル・シーケンサ機能付き、シングルエンド8チャンネル入力。ADCサイクル及び変換するための連続したシーケンス・チャンネルの選択可能。
  4. 0.25℃の分解能を備えた温度センサーを内蔵。

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$5.01

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD7298BCPZ
  • HTML
  • HTML
AD7298BCPZ-RL7
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

5 11, 2014

- 13_0231

Assembly Transfer of Select 4x4 and 5x5mm LFCSP Products to STATS ChipPAC China.

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

5 11, 2014

- 13_0231

arrow down

Assembly Transfer of Select 4x4 and 5x5mm LFCSP Products to STATS ChipPAC China.

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

EVAL-AD7298

AD7298 Evaluation Board

zoom

EVAL-AD7298

AD7298 Evaluation Board

AD7298 Evaluation Board

製品の詳細

The EVAL-AD7298SDZ is a fully featured evaluation kit for the AD7298. This board operates in stand alone mode or in conjunction with the System Development Platform, EVAL-SDP-CB1Z. When operated with the System Development Platform software is provided enabling the user to perform detailed analysis of the ADC's performance. This software includes the technical note describing the operation and set up of the evaluation board in standalone operation or when operated with the System Development Platform . When operated in standalone mode the ADZS-BRKOUT-EX3 break out board is recommended for access to various control pins.
