AD7292

新規設計には非推奨

モニタ＆コントロール・システム、10ビット、マルチチャンネルADC / DAC / 温度センサー / 電流検出　内蔵

データシート (Rev. A)
製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 10ビット SAR ADC
    -- マルチプレクサを備えた8チャンネル入力
    -- シングルエンド・モード動作
    -- 差動モード動作
    -- 5Vアナログ入力範囲
    -- VREF、2×VREFまたは4×VREFの入力範囲
  • 4個のモノリシック、10ビット、5V DAC
    -- セトリング時間：2μs
    -- 0Vにパワーオン・リセット
    -- シンク＆ソース電流能力：10mA
  • 内部温度センサー：
    -- 精度：±1℃
  • 汎用目的のデジタルI/Oピン（GPIO）：12チャンネル
  • 内部リファレンス電圧：1.25V
  • 内蔵モニタリング機能：
    -- 各チャンネルに対するMin / Max値用レジスタ
    -- プログラマブル・アラート用スレショールド
    -- プログラマブル・ヒステリシス

    詳細はデータシートをご参照ください。
AD7292
モニタ＆コントロール・システム、10ビット、マルチチャンネルADC / DAC / 温度センサー / 電流検出　内蔵

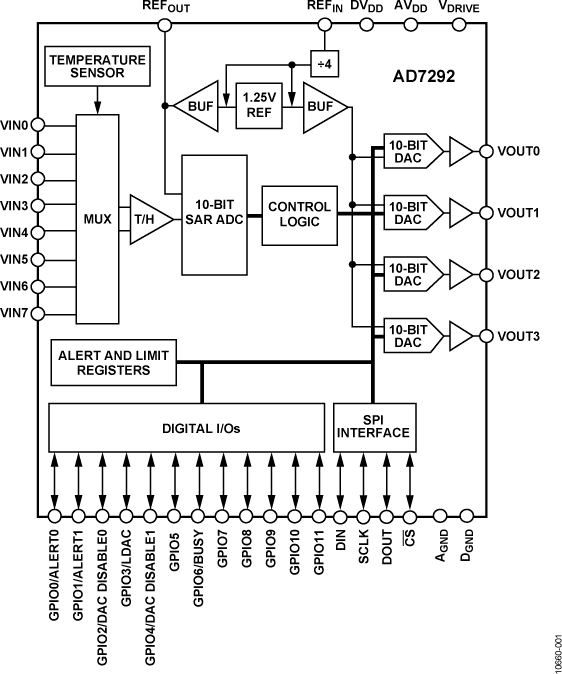

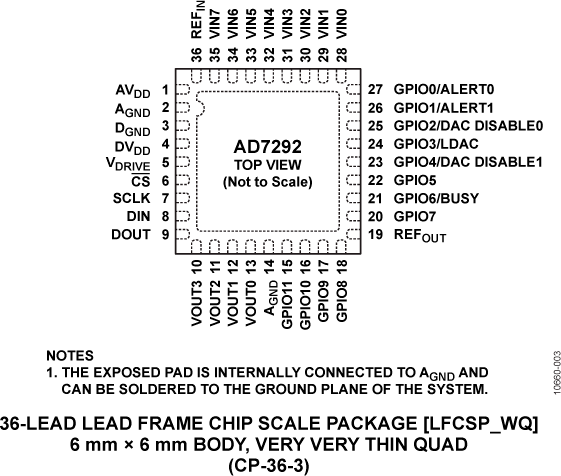

AD7292 Functional Block Diagram AD7292 Pin Configuration
myAnalogに追加

myAnalogの製品セレクション（通知受け取り）、既存／新規のプロジェクトに製

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

アプリケーション・ノート 1

評価用設計ファイル 1

さらに詳しく
myAnalogに追加

myAnalogの製品セレクション（通知受け取り）、既存／新規のプロジェクトに製

新規プロジェクトを作成

ソフトウェア・リソース

デバイス・ドライバ 1

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
シリーズ電圧リファレンス 3
ADR445
製造中 電圧リファレンス、出力電圧5.0V、LDO型 XFET®、超低ノイズ、電流シンク / ソース機能付き
ADR435
製造中 電圧リファレンス、超低ノイズ、XFET®、電流シンク / ソース能力有
ADR4550
製造中 5.0V電圧リファレンス、超低ノイズ、高精度
シングルエンド入力差動出力アンプ 1
ADA4932-1
新規設計に推奨 差動A/Dコンバータ・ドライバ、低消費電力
スタンダード・デジタル･アイソレータ 4
ADUM4401
製造中 デジタル・アイソレータ、クワッドチャンネル、5kV RMS耐性
ADUM1401
製造中 4チャンネル・デジタル・アイソレータ（3/1チャンネル方向性）
ADUM3401
製造中 デジタル・アイソレータ、4チャンネル、システム・レベルのESD信頼性を強化
ADUM3481
製造中 デジタル・アイソレータ、クワッド・チャンネル（取り扱い可能信号方向：3/1）
高精度オペアンプ （Vos＜1mV & TCVos＜2uV/C） 2
OP177
製造中 オペアンプ、超高精度
ADA4841-1
製造中 オペアンプ、レールtoレール出力、低消費電力、低ノイズ、低歪み
高電圧アンプ ≧ ±12V 4
ADA4077-2
新規設計に推奨 オペアンプ、高精度、4 MHz、7 nV/√Hz、デュアル、低オフセット/ドリフト
ADA4000-2
製造中 オペアンプ、デュアル、低価格、高精度のJFET入力
AD8022
製造中 オペアンプ、デュアル、ローノイズ、高速
ADA4899-1
製造中 オペアンプ、高速、安定したユニティ・ゲイン、超低歪み、1nV/√Hz
低ノイズ・アンプ（≦10nV/√Hz） 1
ADA4897-1
新規設計に推奨 オペアンプ、ローノイズ（1nV/√Hz）、低消費電力、レールtoレール出力
低入力バイアス電流アンプ（＜100pA） 2
ADA4627-1
製造中 オペアンプ、JFET入力段、30V、19MHz、低ノイズ、低入力バイアス電流
ADA4610-2
新規設計に推奨 オペアンプ、デュアル、JFET入力、レールtoレール出力、低ノイズ、高精度
Modal heading
myAnalogに追加

myAnalogの製品セレクション（通知受け取り）、既存／新規のプロジェクトに製

新規プロジェクトを作成

評価用キット

eval board
schematic 1
EVAL-AD7292

AD7292 Evaluation Board

今すぐ購入 詳細を表示

製品詳細

The EVAL-AD7292SDZ is a fully featured evaluation kit for the AD7292. This board operates in stand alone mode or in conjunction with the System Development Platform, EVAL-SDP-CB1Z . When operated with the System Development Platform software is provided enabling the user to perform detailed analysis of the ADC's performance. This software includes the technical note describing the operation and set up of the evaluation board in standalone operation or when operated with the System Development Platform . When operated in standalone mode the ADZS-BRKOUT-EX3 break out board is recommended for access to various control pins.
EVAL-AD7292
AD7292 Evaluation Board
