特長
- 高速セトリング・フィルタ・オプション
- 差動8チャンネルまたは擬似差動16チャンネル入力
- RMSノイズ：11 nV ＠4.7 Hz（ゲイン=128）
- ノイズ･フリービット：15.5ビット ＠2.4 kHz（ゲイン=128）
- 最大ノイズ･フリービット：22ビット ＠ゲイン=1
- オフセット・ドリフト：±5 nV/°C
- ゲイン・ドリフト：±1 ppm/℃
- プログラマブル・ゲイン： 1～128
- 出力データレート：4.7 Hz～4.8 kHz
- 内部または外部クロック
- 50 Hz/60 Hzの同時除去
- 4種類の汎用デジタル出力
- 電源
- AVDD：3 V ～ 5.25 V
- DVDD：2.7 V ～ 5.25 V
- 電流：4.65 mA
- 温度範囲：−40°C ～ +105°C
- パッケージ：32ピンLFCSP
- インターフェース
- 3線シリアル
- SPI, QSPI™, MICROWIRE™, and DSP compatible
- シュミット・トリガー付きSCLK
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
AD7194は、高性能計測アプリケーション向け、低ノイズ全機能内蔵のアナログ・フロントエンドです。 この製品は低ノイズ、24ビットのシグマ・デルタ（ΣΔ）型A/Dコンバータ（ADC）から成っています。内蔵の低ノイズ・ゲイン段は、小さな振幅の信号でもA/Dコンバータに直接インターフェースできることを意味します。
アナログ入力チャンネルは、8つの差動入力、または16チャンネルの擬似差動入力に構成することができます。内蔵の4.92 MHzクロックはA/Dコンバータのクロック源として使うことができます。あるいはその代わりとして外部クロックあるいはクリスタルを使うこともできます。このデバイスからの出力データレートは、4.7 Hz～4.8 kHz間で設定することができます。
この製品は、高速セトリング・オプションを伴った、非常に柔軟なデジタル・フィルタを備えています。出力のデータレートとセトリング時間のような可変は、選択されるオプションに依存します。全ての変換がセットリングする必要のあるアプリケーション向けに、AD7194はゼロ遅延の特長を備えています。
この製品は3 V～5.25 Vの電源で動作します。また、消費電流は4.65 mAで、32ピンのLFCSPパッケージで供給されます。
アプリケーション
- PLC/DCSのアナログ入力モジュール
- データ・アクイジション
- ストレインゲージ・トランスジューサ
- 圧力計測
- 温度計測
- 流量計測
- 重量計
- クロマトグラフィ
- 医療および科学計測機器
2
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
AD7194
資料
Filters
1つが該当
-
すべて
-
データシート
-
ユーザ・ガイド
-
技術記事
-
アプリケーション・ノート
-
よく聞かれる質問
-
すべて
-
English
-
中国語
-
日本語
データシート
1
ユーザ・ガイド
3
技術記事
3
HTML
HTML
HTML
アプリケーション・ノート
6
HTML
HTML
HTML
HTML
HTML
HTML
よく聞かれる質問
1
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 1
ユーザ・ガイド 1
アプリケーション・ノート 3
技術記事 1
よく聞かれる質問 1
チュートリアル 1
デバイス・ドライバ 1
ビデオ
3
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| AD7194BCPZ |
32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)
|
|
|
| AD7194BCPZ-REEL |
32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)
|
|
|
| AD7194BCPZ-REEL7 |
32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)
|
|
- AD7194BCPZ
- ピン／パッケージ図
-
32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD7194BCPZ-REEL
- ピン／パッケージ図
-
32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD7194BCPZ-REEL7
- ピン／パッケージ図
-
32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
5 20, 2024
- 23_0143
Qualification of an Alternate Wafer Fab Site for 0.5um TSMC CMOS Process
AD7194BCPZ
製造中
AD7194BCPZ-REEL
製造中
AD7194BCPZ-REEL7
製造中
10 21, 2016
- 16_0229
Assembly Transfer of Select LFCSP Products to ASE Korea
AD7194BCPZ
製造中
AD7194BCPZ-REEL
製造中
AD7194BCPZ-REEL7
製造中
5 11, 2014
- 13_0231
Assembly Transfer of Select 4x4 and 5x5mm LFCSP Products to STATS ChipPAC China.
AD7194BCPZ
製造中
AD7194BCPZ-REEL
製造中
AD7194BCPZ-REEL7
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
5 20, 2024
- 23_0143
Qualification of an Alternate Wafer Fab Site for 0.5um TSMC CMOS Process
AD7194BCPZ
製造中
AD7194BCPZ-REEL
製造中
AD7194BCPZ-REEL7
製造中
10 21, 2016
- 16_0229
Assembly Transfer of Select LFCSP Products to ASE Korea
AD7194BCPZ
製造中
AD7194BCPZ-REEL
製造中
AD7194BCPZ-REEL7
製造中
5 11, 2014
- 13_0231
Assembly Transfer of Select 4x4 and 5x5mm LFCSP Products to STATS ChipPAC China.
AD7194BCPZ
製造中
AD7194BCPZ-REEL
製造中
AD7194BCPZ-REEL7
製造中
ソフトウェアおよび製品のエコシステム
デバイス・ドライバ
評価用ソフトをお探しですか？ ここで見つけることができます。
| 製品モデル | 製品ライフサイクル | 詳細 | ||
|---|---|---|---|---|
|
isoPower2 |
||||
|
製造中 |
デジタル・アイソレータ、クワッドチャンネル、2.5kV、DC/DCコンバータ内蔵（チャンネル信号方向：3/1） |
|||
|
製造中 |
デジタル・アイソレータ、クワッドチャンネル、2.5kV、DC/DCコンバータ内蔵（チャンネル信号方向：2/2） |
|||
|
シリーズ電圧リファレンス3 |
||||
|
製造中 |
リファレンス電圧、超高精度低ノイズ2.500V XFET® |
|||
|
製造中 |
電圧リファレンス、超低ノイズ、XFET®、電流シンク / ソース機能付き |
|||
|
製造中 |
リファレンス電圧、超高精度低ノイズ5.00V XFET® |
|||
|
シングルエンド入力差動出力アンプ1 |
||||
|
製造中 |
ADC ドライバ用アンプ、超低消費電力、低ひずみ性能 |
|||
|
スタンダード・デジタル･アイソレータ2 |
||||
|
製造中 |
デジタル・アイソレータ、4チャンネル |
|||
|
製造中 |
デジタル・アイソレータ、4チャンネル |
|||
|
正電圧のリニア電圧レギュレータ（LDO）1 |
||||
|
新規設計には非推奨 |
リニア・レギュレータ、200mAの低ドロップアウト、高精度、anyCAP™ |
|||
|
低入力バイアス電流アンプ（＜100pA）1 |
||||
|
製造中 |
オペアンプ、ゼロ・ドリフト、単電源動作、レールtoレール入力 / 出力 |
|||
必要なソフトウェア／ドライバが見つかりませんか？
ドライバ／ソフトウェアをリクエスト評価用キット 2
EVAL-AD7194
OBSOLETE: AD7194 Evaluation Board
製品の詳細
This evaluation board is obsolete and no longer recommended. The replacement board is the EVAL-AD7194ASDZ.
The EVAL-AD7194EBZ is a fully featured evaluation Board for the AD7194. The evaluation board can be connected to a PC via a standard USB interface. Software is provided enabling the user to perform detailed analysis of the ADC's performance.
Please note: This Evaluation software does not run on Windows 8 or Windows 10 (USB driver is non-compliant with OS >Windows 7).

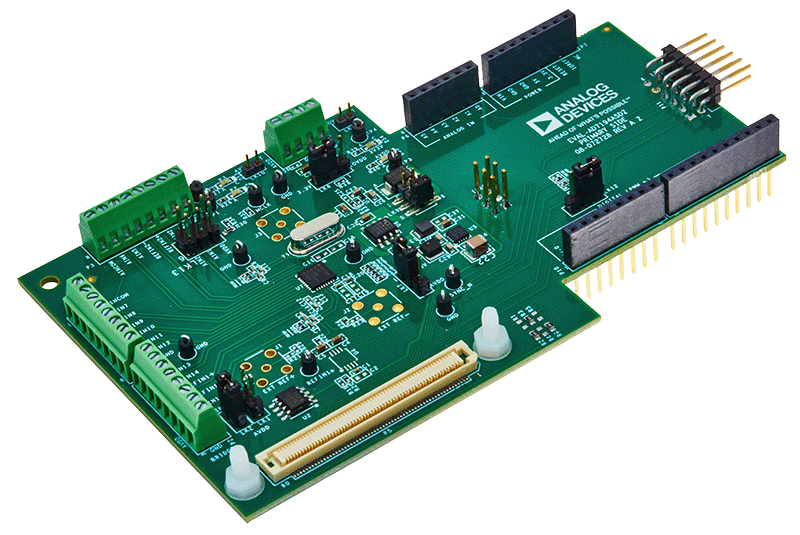

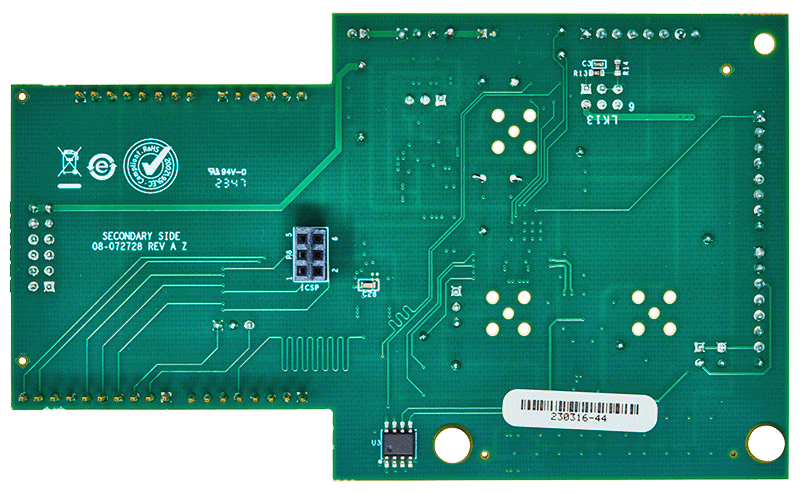

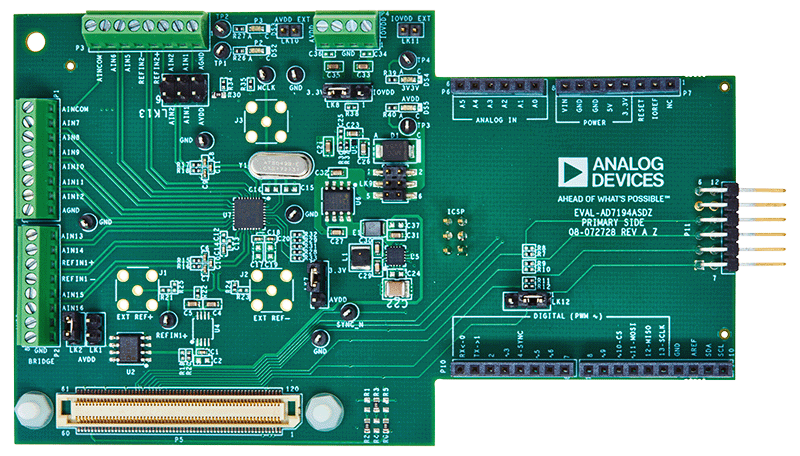

EVAL-AD7194ASDZ
Evaluation Kit for AD7194
製品の詳細
The EVAL-AD7194ASDZ evaluation kit features the AD7194 which is 4.8 kHz ultralow noise 24-bit sigma-delta (Σ-Δ) ADCs. The on-chip low noise gain stage means that signals of small amplitude can interface directly to the ADC. The internal clock option provides a compact solution for low BW requirements.
The AD7194 ACE Plugin fully configures the AD7194 device register functionality and provides dc time domain analysis in the form of waveform graphs, histograms, and associated noise analysis for ADC performance evaluation.
APPLICATIONS
- PLC/DCS analog input modules
- Data acquisition
- Strain gage transducers
- Pressure measurement
- Temperature measurement
- Flow measurement
- Weigh scales
- Chromatography
- Medical and scientific instrumentation
