AD7175-8

真のレールtoレール・バッファ付き、24ビット、8/16チャンネル、250 kSPS、Σ-Δ型A/Dコンバータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.0)

PDF

8 7, 2015 ellipse 日本語

AD7175-8: 真のレール to レール・バッファ 内蔵 24 ビット、8/16 チャンネル 250 kSPS、Σ-Δ ADC

データシートご利用上の注意
PDFファイルを開く external-link 1.03 M
Documentation すべてのドキュメントを表示
IBISモデル AD7175-8 IBIS Model Download 513.67 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 3
1Ku当たりの価格 最低価格：$15.07
特長
  • 高速で柔軟な出力レート：5 SPS ～ 250 kSPS
  • チャンネル・スキャン・データレート：50 kSPS/チャンネル（セトリング時間20 μs）
  • 性能仕様
    • ノイズ・フリー・ビット数：17.2 @ 250 kSPS
    • ノイズ・フリー・ビット数：20.2 @ 2.5 kSPS
    • ノイズ・フリー・ビット数：24 @ 20 SPS
    • INL：FSRの±1 ppm
  • 50 Hzと60 Hzのフィルタ除去比：85 dB @ 50 msセトリング
  • 入力チャンネルがユーザー設定可能
    • 8完全差動チャンネル又は16シングル・エンド・チャンネル
    • クロスポイント・マルチプレクサ
  • 2.5 Vリファレンスを内蔵（ドリフト±2 ppm/℃）
  • 真のレールtoレールのアナログ入力バッファとリファレンス入力バッファ

    詳細はデータシートをご参照ください。

製品概要
show more Icon

AD7175-8は低ノイズ、高速セトリング時間のマルチプレクス型8/16（完全差動／擬似差動）チャンネルΣΔ型A/Dコンバータ（ADC）で、狭帯域入力信号を対象としています。データが完全に安定する最大チャンネル・スキャン・データレートは50 kSPS（20 μs）です。出力データレートは5 SPS ～ 250 kSPSの範囲です。

AD7175-8は主なアナログ／デジタル信号処理ブロックを内蔵しており、ユーザーは使用する各アナログ入力チャンネルの個別の構成を設定することができます。各機能はチャンネルごとにユーザー選択可能になっています。アナログ入力と外部リファレンス入力に内蔵されている真のレールtoレール・バッファにより高インピーダンス入力の駆動が容易です。高精度2.5 V、低ドリフト（2 ppm/°C)のバンド・ギャップ・リファレンス（出力バッファ付き）を内蔵し、組込み機能が追加されているので、外付け部品数が削減されます。

デジタル・フィルタにより27.27 SPSの出力データレートで50 Hzおよび60 Hzの同時除去が可能です。ユーザーはアプリケーションの中の各チャンネルの要求に応じて、それぞれ異なるフィルタ・オプションを切り替えることができます。ADCは選択した各チャンネルを通して自動的に切り替えます。さらにデジタル処理機能にはチャンネルごとに調整可能なオフセット調整、ゲイン調整用レジスタがあります。

このデバイスは、電源AVDD1-ADSS=5 VあるいはAVDD1/AVSS＝±2.5 Vと電源AVDD2/IOVDD＝2 V ～ 5 Vで動作します。規定の動作温度範囲は40°C ～ +105°Cです。AD7175-8は40ピンLFCSPパッケージを採用しています。

アプリケーション

  • プロセス・コントロール：PLC/DCSモジュール
    温度計測および圧力計測
  • 医療および科学技術のマルチチャンネル測定器
  • クロマトグラフィ
Show More Arrow image
file データシートを表示 (Rev.0)
Documentation すべてのドキュメントを表示
IBISモデル AD7175-8 IBIS Model Download 513.67 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 3
1Ku当たりの価格 最低価格：$15.07
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

AD7175-8

資料

10
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • ユーザ・ガイド
  • データシート
  • 情報
  • 技術記事
  • アプリケーション・ノート
  • すべて
    TickIcon
  • English
  • 日本語
  • 中国語
resetfilter

絞り込みを解除

データシート

2

PDF Vector

PDF

更新 08/07/2015
English

AD7175-8: 24-Bit, 8-/16-Channel, 250 kSPS, Sigma- Delta ADC with True Rail-to-Rail Buffers Preliminary Data Sheet (Rev.0)

PDFファイルを開く

redirect
1.03 M
download

PDFをダウンロード

PDF Vector

PDF

更新 08/07/2015
日本語

AD7175-8: 真のレール to レール・バッファ 内蔵 24 ビット、8/16 チャンネル 250 kSPS、Σ-Δ ADC

PDFファイルを開く

redirect
1.03 M
download

PDFをダウンロード

ユーザ・ガイド

1

PDF Vector

PDF

更新 12/07/2015
English
UG-901: Evaluating the AD7175-8 24-Bit, 250 kSPS, Sigma-Delta ADC with 20 µs Settling and Integrated Analog Input Buffers (Rev.A) redirect icon

2.34 M

download

PDFをダウンロード

情報

1

PDF Vector

HTML

更新 02/25/2016
English
AD717x Family redirect icon

技術記事

3

PDF Vector

HTML

更新 02/01/2016
English
Fundamental Principles Behind the Sigma-Delta ADC Topology: Part 2 redirect icon

PDF Vector

HTML

更新 04/01/2016
中国語
Σ-Δ型ADC拓扑结构基本原理：第二部分 redirect icon

PDF Vector

HTML

更新 02/01/2016
日本語
ΣΔ ADCのトポロジに関わる基本原理：パート2 redirect icon

アプリケーション・ノート

3

PDF Vector

HTML

更新 07/01/2017
English
AN-1464: AD7172-2, AD7172-4, AD7173-8, AD7175-2, AD7175-8, AD7176-2, AD7177-2, AD7124-4, and AD7124-8 Calibration redirect icon

PDF Vector

HTML

更新 07/01/2017
中国語
AN-1464：AD7172-2、AD7172-4、AD7173-8、AD7175-2、AD7175-8、AD7176-2、AD7177-2、AD7124-4和AD7124-8校准 redirect icon

PDF Vector

HTML

更新 07/01/2017
日本語
AN-1464: AD7172-2、AD7172-4、AD7173-8、AD7175-2、AD7175-8、AD7176-2、AD7177-2、AD7124-4、AD7124-8 の補正 redirect icon

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

技術資料 6
show more Icon

データシート 2

AD7175-8: 24-Bit, 8-/16-Channel, 250 kSPS, Sigma- Delta ADC with True Rail-to-Rail Buffers Preliminary Data Sheet (Rev.0)
AD7175-8: 真のレール to レール・バッファ 内蔵 24 ビット、8/16 チャンネル 250 kSPS、Σ-Δ ADC

ユーザ・ガイド 1

UG-901: Evaluating the AD7175-8 24-Bit, 250 kSPS, Sigma-Delta ADC with 20 µs Settling and Integrated Analog Input Buffers (Rev.A)

アプリケーション・ノート 1

AN-1464: AD7172-2、AD7172-4、AD7173-8、AD7175-2、AD7175-8、AD7176-2、AD7177-2、AD7124-4、AD7124-8 の補正

技術記事 1

ΣΔ ADCのトポロジに関わる基本原理：パート2

情報 1

AD717x Family

デバイス・ドライバ 3

AD7175 Microcontroller Renesas Driver
AD411x, AD717x GitHub no-OS Driver Source Code
AD717x Microcontroller No-OS

リファレンス設計 2

CN0364: HART 準拠の PLC/DCS 用クワッド・チャンネル電圧および電流入力 (Rev.0)
CN0292: 工業用レベル信号用の堅牢な完全絶縁型4チャンネル多重化データ・アクイジション・システム

サードパーティ・ソリューション 1

MIKROE-2879, Click Board, ADC 4 Click

Analog Dialogue 1

クロック・ジッタがΣΔ ADCに及ぼすあらゆる影響を理解する

ビデオ

5

video thumbnail

ビデオ

2017-03-17

00:00

AD7175 Family Precision Sigma Delta ADCs

さらに詳しく
Thumbnail Image

ビデオ

2016-11-16

03:35

Virtual Evaluation (VE) Tutorial

さらに詳しく
Thumbnail Image

ビデオ

2017-02-24

23:28

Precision Sigma Delta Filtering Tutorial

さらに詳しく
Thumbnail Image

ビデオ

2017-05-01

05:14

Digital Filters Sinc3 V's Sinc4 Differences and Trade Offs

さらに詳しく
Thumbnail Image

ビデオ

2017-03-13

03:42

AD7175 Family Precision Sigma Delta ADCs (w/o audio)

さらに詳しく
すべて表示 Arrow image
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD7175-8BCPZ 40-Lead LFCSP (6mm x 6mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD7175-8BCPZ-RL 40-Lead LFCSP (6mm x 6mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD7175-8BCPZ-RL7 40-Lead LFCSP (6mm x 6mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

ソフトウェアおよび製品のエコシステム

デバイス・ドライバ

AD7175 Microcontroller Renesas Driver
AD411x, AD717x GitHub no-OS Driver Source Code
AD717x Microcontroller No-OS

Mbed サポート

Learn how to get started with Mbed

Mbed is an open source, development environment for ARM microcontrollers.

More Mbed supported ADI Products
Learn how to get started with Mbed
EVAL-AD717x-AD411x Mbed Console Code
AD717x/411x Mbed IIO Application
EVAL-AD717x-AD411x-IIO Code
AD717x/411x Mbed Console Application

評価用ソフトをお探しですか？　ここで見つけることができます。

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット 1

reference details image

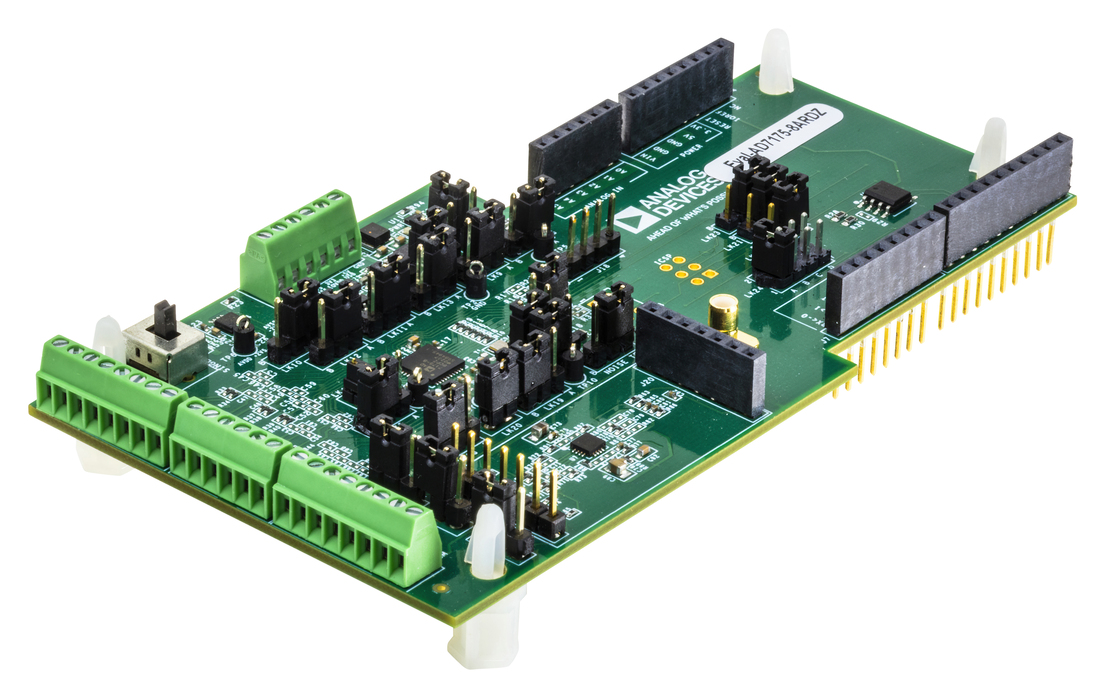

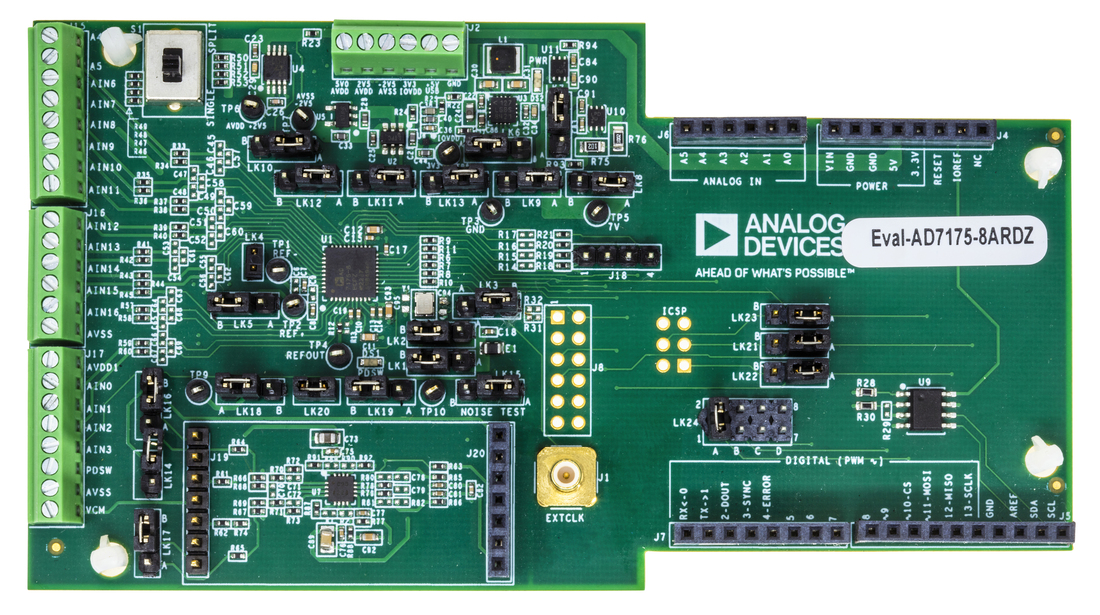

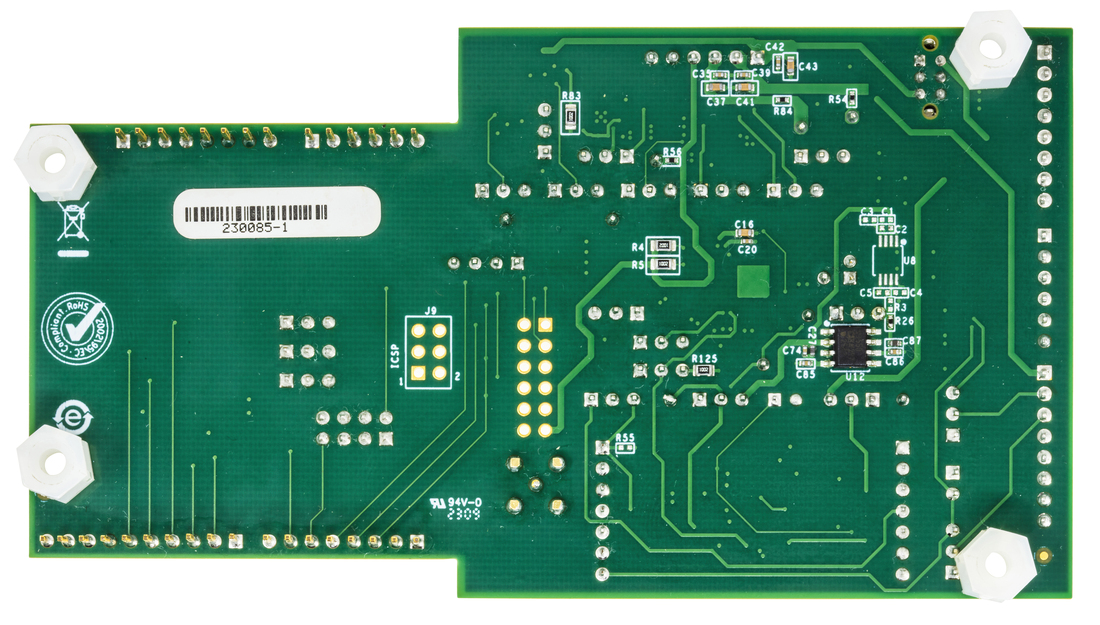

EVAL-AD7175-8

AD7175-8 評価用ボード

zoom

EVAL-AD7175-8

AD7175-8 評価用ボード

download icon

ダウンロード

 print icon

印刷
EVAL-AD7175-8
AD7175-8 評価用ボード

機能と利点

  • AD7175-8用フル装備評価用ボード
  • アナログ・デバイセズ社SDP-Bボード（EVAL-SDP-CB1Z）に対応するPC制御
  • 制御とデータ解析用のPCソフトウェア（タイム・ドメイン）
  • スタンドアローンも可能
今すぐ購入 詳細を表示

製品の詳細

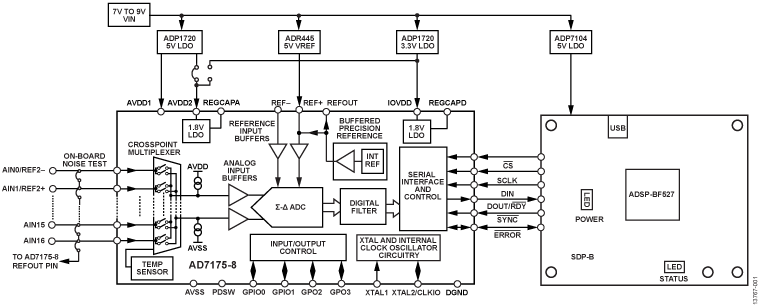

EVAL-AD7175-8SDZ評価用ボードは、24ビット250kSPSのAD7175-8 A/Dコンバータ（ADC）、アナログ入力バッファ、オンボード電源レギュレーション、アンプ評価用の外部アンプ・セクションを搭載しています。7V～9VのAC/DCアダプターは5V～3.3Vに変換され、AD7175-8とサポート・コンポーネントに供給されます。評価用ボードはSDP-Bシステム・デモンストレーション・プラットフォーム制御ボード（EVAL-SDP-CB1Z）を介してUSBポートに接続します。

AD7175-8評価用ソフトウェアは、ユーザがアクセスできるレジスター・インターフェースによってAD7175-8の機能をすべて設定し、波形グラフ、ヒストグラムやADC性能評価のための関連するノイズ解析によるdcタイム・ドメイン解析を提供します。

AD7175-8の全仕様は、製品データシートに記載されています。評価用ボードで作業する際は、ユーザーガイドUG-901と併せて製品データシートを参照してください。SDP-B制御用ボードの詳細については、アナログ・デバイセズのウェブサイトをご覧ください。
