特長
- 全機能内蔵、16ビットのクワッドD/Aコンバータ（DAC）
- プログラマブルな出力範囲：±10V、±10.2564Vまたは±10.5263V
- INL誤差：最大±1LSB、DNL誤差：最大±1LSB
- ローノイズ：60nV/√Hz
- セトリング・タイム：10μs（max）
- リファレンス電圧バッファを内蔵
- 内蔵リファレンス：10ppm/℃（max）
- ダイ温度用の温度センサー内蔵
- パワーアップ / 電圧低下期間での出力制御機能
- プログラマブルな短絡保護機能
- LDACを介して出力を同時アップデート可能
- 非同期のCLR機能でゼロ・コードにクリアが可能
- デジタル的にオフセットおよびゲインの調整が可能
- 詳細はデータシートをご参照ください。
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
AD5764Rはクワッド、16ビット、シリアル入力、バイポーラ電圧出力のD/Aコンバータで、±11.4V～±16.5Vの電源で動作します。AD5764Rの公称出力フルスケールは±10Vで、出力アンプ、リファレンス・バッファ、それに弊社独自のパワーアップ / パワーダウン制御回路を内蔵しています。また、この製品はデジタルI/Oポート、プログラム用シリアル・インターフェース、さらに温度センサーも特長としています。この製品には、チャンネルごとのデジタル・オフセットとゲイン校正用レジスタが用意されています。
AD5764Rは高性能のコンバータで、単調性、±1LSBの積分非直線性（INL）、ローノイズ、10µsのセトリング・タイムを保証しています。AD5764Rは5Vのリファレンスを内蔵しており、リファレンスの温度係数は10ppm/℃（max）です。電源電圧が変化しているパワーアップの間、VOUTxは、低インピーダンス・パスを介して0Vにクランプされます。
AD5764RはiCMOS®技術をプラットフォームとして設計されています。このiCMOSは、高い電圧レベルで高性能ICを必要とする工業用 / 産業用装置のOEMのアナログ・システム設計者向けに設計されており、耐圧30Vで±15V電源で動作し、かつ消費電力とパッケージ・サイズを大幅に小さくし、AC性能とDC性能を強化したアナログICの開発を可能にする技術プラットフォームになります。

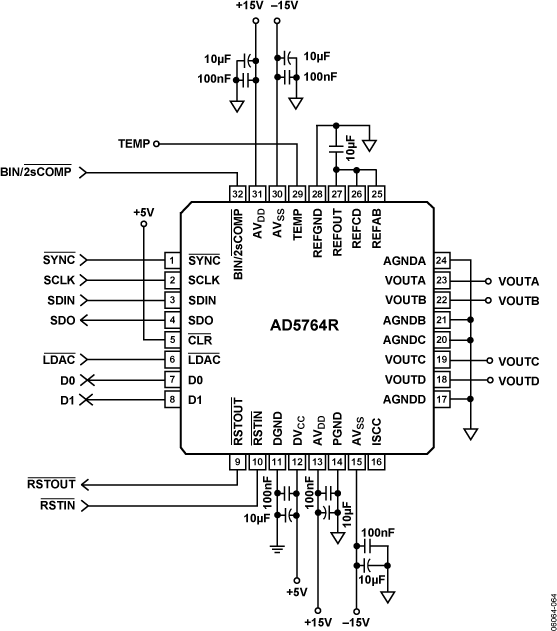

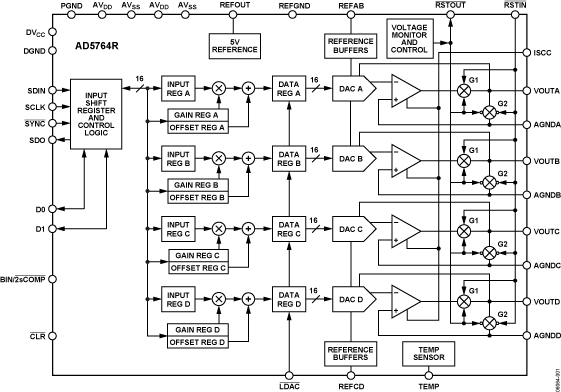

AD5764Rは、最大30MHzのクロック・レートで動作し、DSPおよびマイクロコントローラ・インターフェース規格と互換性を持つシリアル・インターフェースを採用しています。ダブル・バッファリングの採用により、同時に全DACの更新が可能です。入力のコーディングは2の補数またはオフセット・バイナリ・フォーマットのどちらかにプログラムできます。非同期クリア機能により、すべてのDACレジスタを、使われているコーディングに応じて、バイポーラゼロまたはゼロスケールにクリアすることができます。AD5764Rは、クロズドループのサーボ制御とオープンループでの制御アプリケーションのどちらにも適しています。AD5764Rは32ピンTQFPパッケージを採用し、－40℃～＋85℃の工業温度範囲で仕様を保証します。（データシート図1の機能ブロック図を参照してください。）
アプリケーション
- 工業用オートメーション
- オープンループ制御 / クローズド・ループ・サーボ制御
- プロセス・コントロール
- データ･アクイジション･システム
- 自動テスト装置
- 自動車のテストおよび測定
- 高精度計測機器
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
AD5764R
資料
Filters
1つが該当
-
すべて
-
データシート
-
評価用設計ファイル
-
よく聞かれる質問
-
すべて
-
English
-
日本語
データシート
2
評価用設計ファイル
1
よく聞かれる質問
1
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント

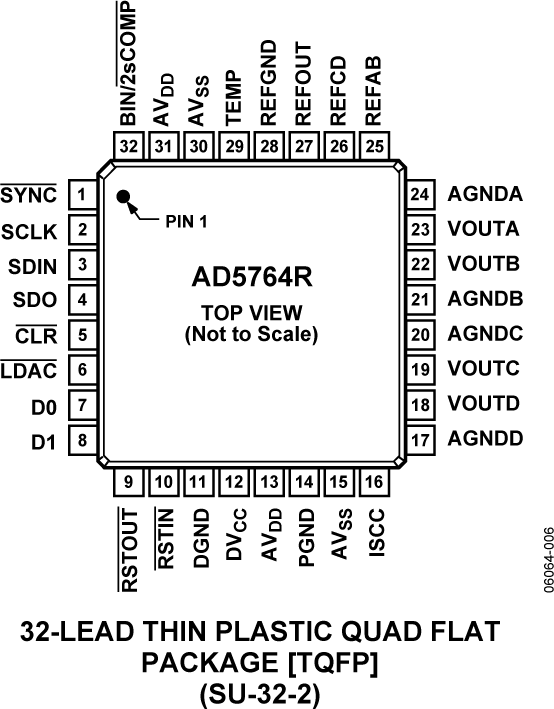

| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| AD5764RBSUZ |
32-Lead TQFP (7mm x 7mm x 1mm)
|
|
|
| AD5764RBSUZ-REEL7 |
32-Lead TQFP (7mm x 7mm x 1mm)
|
|
|
| AD5764RCSUZ |
32-Lead TQFP (7mm x 7mm x 1mm)
|
|
|
| AD5764RCSUZ-REEL7 |
32-Lead TQFP (7mm x 7mm x 1mm)
|
|
- AD5764RBSUZ
- ピン／パッケージ図
-
32-Lead TQFP (7mm x 7mm x 1mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD5764RBSUZ-REEL7
- ピン／パッケージ図
-
32-Lead TQFP (7mm x 7mm x 1mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD5764RCSUZ
- ピン／パッケージ図
-
32-Lead TQFP (7mm x 7mm x 1mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD5764RCSUZ-REEL7
- ピン／パッケージ図
-
32-Lead TQFP (7mm x 7mm x 1mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
11 16, 2009
- 06_0157
Qualification of the 8" H6 Thin Film BiPolar Wafer Fab Process at Analog Devices, Limerick, Ireland
AD5764RBSUZ
製造中
AD5764RBSUZ-REEL7
製造中
AD5764RCSUZ
製造中
AD5764RCSUZ-REEL7
製造中
9 4, 2009
- 08_0162
AD5764, AD5764R and AD5744R Redesign (Metal Layer Edit) and Datasheet Update
AD5764RBSUZ
製造中
AD5764RCSUZ
製造中
1 5, 2009
- 07_0077
Certification of STATSChipPAC Shanghai, China and AMKOR Philippines as additional sources for Assembly & Test of QFP Packages
AD5764RBSUZ
製造中
AD5764RBSUZ-REEL7
製造中
AD5764RCSUZ
製造中
AD5764RCSUZ-REEL7
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
11 16, 2009
- 06_0157
Qualification of the 8" H6 Thin Film BiPolar Wafer Fab Process at Analog Devices, Limerick, Ireland
AD5764RBSUZ
製造中
AD5764RBSUZ-REEL7
製造中
AD5764RCSUZ
製造中
AD5764RCSUZ-REEL7
製造中
9 4, 2009
- 08_0162
AD5764, AD5764R and AD5744R Redesign (Metal Layer Edit) and Datasheet Update
1 5, 2009
- 07_0077
Certification of STATSChipPAC Shanghai, China and AMKOR Philippines as additional sources for Assembly & Test of QFP Packages
AD5764RBSUZ
製造中
AD5764RBSUZ-REEL7
製造中
AD5764RCSUZ
製造中
AD5764RCSUZ-REEL7
製造中
ソフトウェアおよび製品のエコシステム
デバイス・ドライバ
評価用ソフトをお探しですか？ ここで見つけることができます。
必要なソフトウェア／ドライバが見つかりませんか？
ドライバ／ソフトウェアをリクエスト評価用キット 1

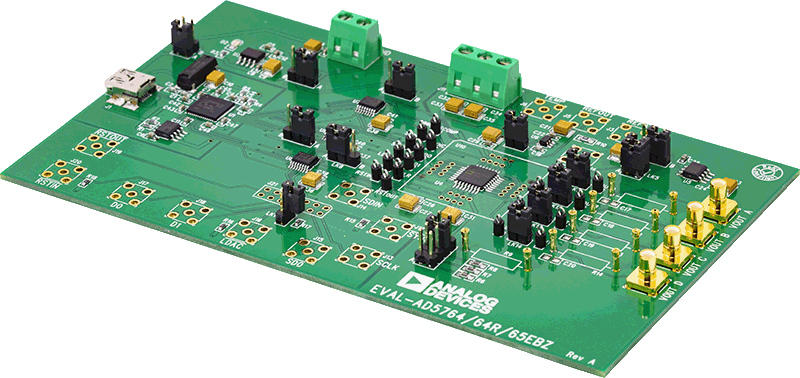

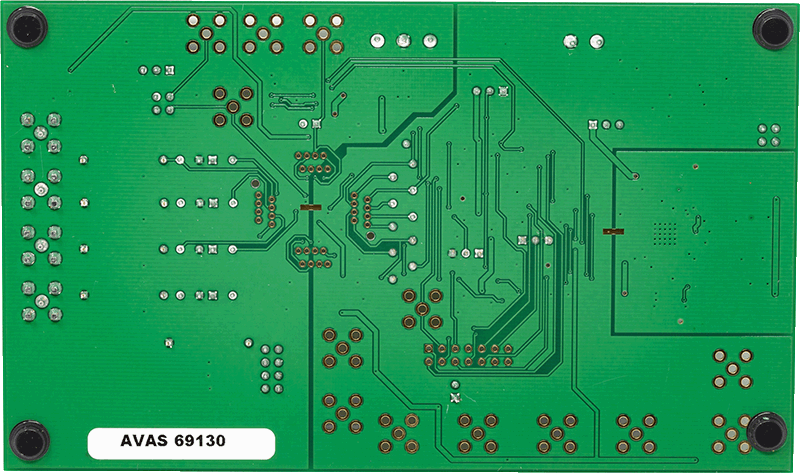

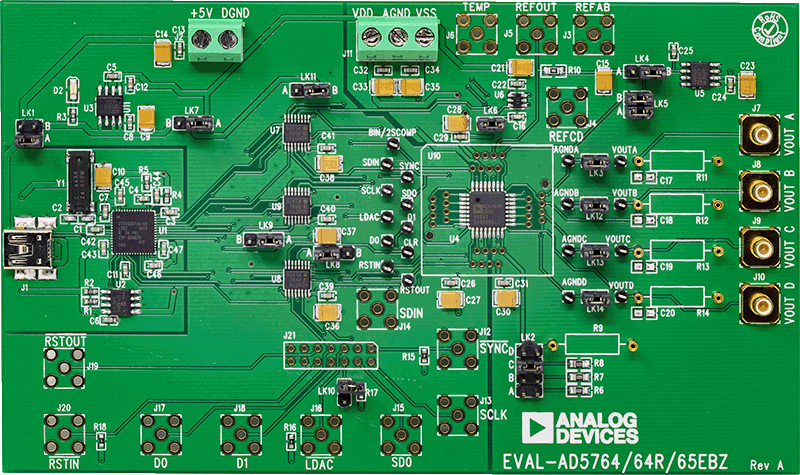

EVAL-AD5764R
