AD5734

D/Aコンバータ、14ビット、クワッド、全機能内蔵型、シリアル入力、ユニポーラ/バイポーラ電圧出力

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$10.00
特長
  • 全機能内蔵型、クワッド、12/14/16ビットD/Aコンバータ(DAC)
  • 単電源または両電源で動作
  • ソフトウェア・プログラマブル出力範囲:+5V、+10V、+10.8V、±5V、±10V、±10.8V
  • INL誤差:最大±16LSB、
    DNL誤差:最大±1LSB
  • 総合未調整誤差(TUE):
    最大0.1%FSR
  • セトリング時間:10μs(typ)
  • リファレンス・バッファを内蔵

    詳細はデータシートをご参照ください。

製品概要
show more Icon
AD5724(12ビット)/AD5734(14ビット)/AD5754(16ビット)は、シリアル入力、電圧出力のD/Aコンバータです。+4.5~+16.5Vの単電源電圧、または±4.5~±16.5Vの両電源電圧で動作します。公称フルスケール出力範囲は+5V、+10V、+10.8V、±5V、±10V、±10.8Vで、ソフトウェアで選択できます。出力アンプ、リファレンス・バッファ、独自開発のパワーアップ/パワーダウン・コントロール回路も内蔵されています。

保証された単調増加性、最大±16LSBの積分非直線性(INL)、低ノイズ、最大10μsのセトリング時間特性を備えています。

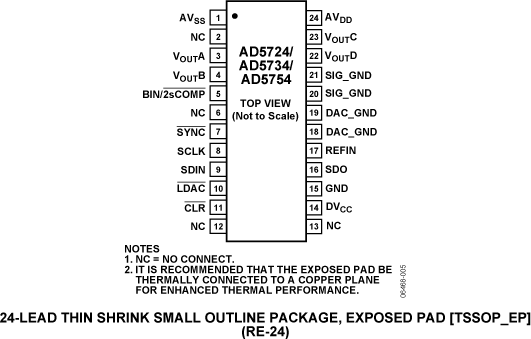

AD5724/AD5734/AD5754では、最大30MHzのクロック・レートで動作する、業界標準のDSPおよびマイクロコントローラ・インターフェースとの互換性を備えたシリアル・インターフェースが使用されています。ダブル・バッファリングにより、内蔵DACすべての同時更新が可能です。入力コーディングとしては、バイポーラ出力の場合には2の補数またはオフセット・バイナリ(BIN/2sCompピンの状態に応じて選択)、ユニポーラ出力の場合にはストレート・バイナリをユーザが選択できます。非同期クリア機能によって、ユーザ選択が可能なゼロスケールまたはミッドスケール出力にDACレジスタがすべてクリアされます。24ピンTSSOPパッケージを採用し、-40~+85℃の工業用温度範囲で仕様が保証されています。

アプリケーション

  • 工業自動化
  • クローズド・ループ・サーボ制御、プロセス制御
  • 自動車試験および計測
  • PLC(シーケンサー)
  • 質問する

    modal close icon

    以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

    検索

    search button redirect icon

    その他のサポート

    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

    ADIサポート・ページはこちら
    Engineer Zone Icon

    ADIコミュニティに問い合わせる。

    EngineerZoneコミュニティはこちら

    Tool_OpenIcon

    よく聞かれる質問(FAQ)

    製品モデル 2
    1Ku当たりの価格 最低価格:$10.00

    利用上の注意

    close icon

    アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


    本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

    なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

    ドキュメント

    ドキュメント

    アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
    製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
    AD5734AREZ
    • HTML
    • HTML
    AD5734AREZ-REEL7
    • HTML
    • HTML

    モデルでフィルタ

    reset

    絞り込み条件をリセット

    製品モデル

    製品ライフサイクル

    PCN

    8 11, 2010

    - 10_0213

    Data Sheet Specification Change of: AD5754R/AD5734R/AD5724R AD5752R/AD5732R/AD5722R AD5754/AD5734/AD5724 AD5752/AD5732/AD5722

    モデルでフィルタ

    reset

    絞り込み条件をリセット

    製品モデル

    製品ライフサイクル

    PCN

    8 11, 2010

    - 10_0213

    arrow down

    Data Sheet Specification Change of: AD5754R/AD5734R/AD5724R AD5752R/AD5732R/AD5722R AD5754/AD5734/AD5724 AD5752/AD5732/AD5722

    ソフトウェアおよび製品のエコシステム

    ソフトウェアおよび製品のエコシステム

    必要なソフトウェア/ドライバが見つかりませんか?

    ドライバ/ソフトウェアをリクエスト
    評価用キット

    評価用キット 1

    reference details image

    EVAL-AD5754R

    AD5754R Evaluation Board

    zoom

    EVAL-AD5754R

    AD5754R Evaluation Board

    製品の詳細

    The evaluation board for the AD5754R uses the printer port to conect to a PC, using the software provided to control the part.
