製品概要
機能と利点
- 全機能内蔵型、クワッド、12/14/16ビットD/Aコンバータ（DAC）
- 単電源または両電源で動作
- ソフトウェア・プログラマブル出力範囲：＋5V、＋10V、＋10.8V、±5V、±10V、±10.8V
- INL誤差：最大±16LSB、DNL誤差：最大±1LSB
- 総合未調整誤差（TUE）：最大0.1％FSR
- セトリング時間：10μs（typ）
- リファレンス・バッファを内蔵
詳細はデータシートをご参照ください。
製品概要
AD5724（12ビット）/AD5734（14ビット）/AD5754（16ビット）は、シリアル入力、電圧出力のD/Aコンバータです。＋4.5～＋16.5Vの単電源電圧、または±4.5～±16.5Vの両電源電圧で動作します。公称フルスケール出力範囲は＋5V、＋10V、＋10.8V、±5V、±10V、±10.8Vで、ソフトウェアで選択できます。出力アンプ、リファレンス・バッファ、独自開発のパワーアップ／パワーダウン・コントロール回路も内蔵されています。保証された単調増加性、最大±16LSBの積分非直線性（INL）、低ノイズ、最大10μsのセトリング時間特性を備えています。
AD5724/AD5734/AD5754では、最大30MHzのクロック・レートで動作する、業界標準のDSPおよびマイクロコントローラ・インターフェースとの互換性を備えたシリアル・インターフェースが使用されています。ダブル・バッファリングにより、内蔵DACすべての同時更新が可能です。入力コーディングとしては、バイポーラ出力の場合には2の補数またはオフセット・バイナリ（BIN/2sCompピンの状態に応じて選択）、ユニポーラ出力の場合にはストレート・バイナリをユーザが選択できます。非同期クリア機能によって、ユーザ選択が可能なゼロスケールまたはミッドスケール出力にDACレジスタがすべてクリアされます。24ピンTSSOPパッケージを採用し、－40～＋85℃の工業用温度範囲で仕様が保証されています。
アプリケーション
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

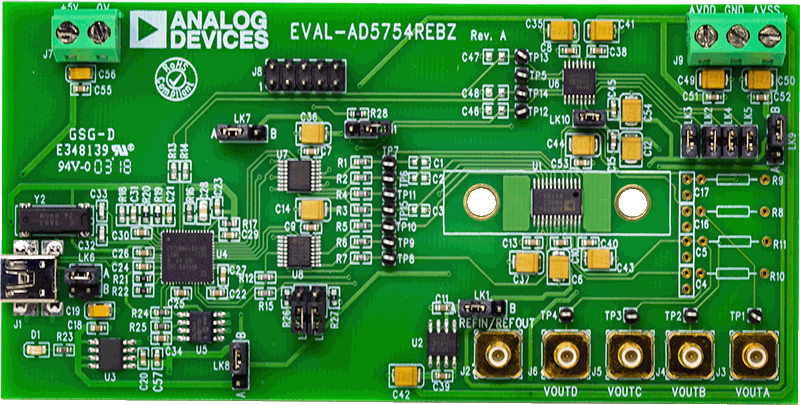

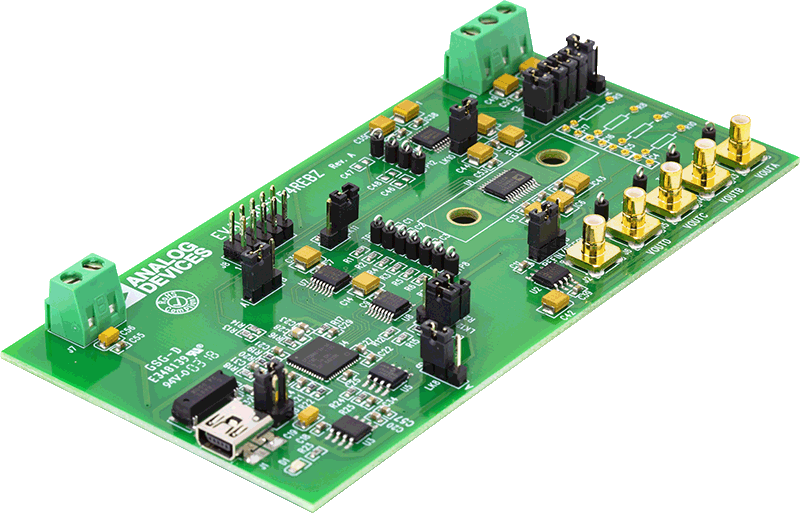

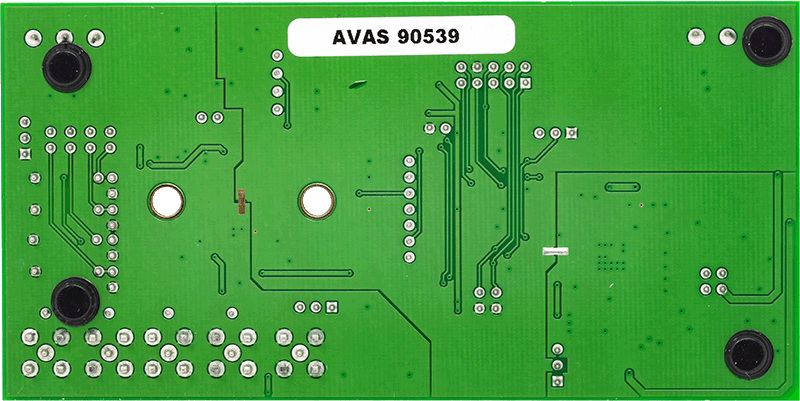

評価キット (1)
参考資料
ツールおよびシミュレーション
Precision DAC Error Budget Tool
Precision DAC Error Budget Toolは、高精度DACシグナル・チェーンのDC精度を計算するウェブ・アプリケーションです。これは、シグナル・チェーン全体で静的誤差がどの程度累積するかを示すもので、これにより設計のトレードオフを手早く評価できます。計算には、電圧リファレンス、オペアンプ、および高精度DACが生成するDC誤差が含まれます。
おすすめ製品
AD5724 コンパニオン製品
推奨 Digital Isolators
- For cost sensitive designs: ADUM7440, ADUM7441, ADUM7442.
- For process control applications: ADUM1400, ADUM1401, ADUM1200.
- For isolated USB designs in healthcare and industrial control: ADUM4160.
- For digital isolators with integrated isolated power: ADUM5401, ADUM5402, ADUM5403.
推奨 References
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

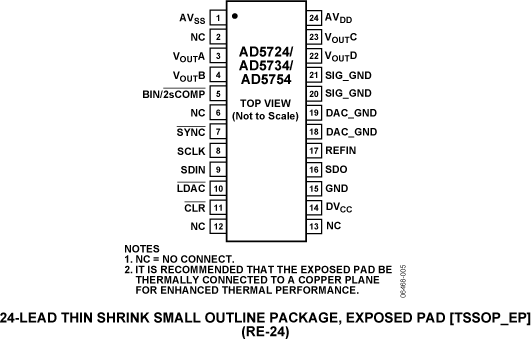

| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| AD5724AREZ | 材料宣誓書（MD） | 信頼性データ | 24-Lead TSSOP w/ EP | |
| AD5724AREZ-REEL7 | 材料宣誓書（MD） | 信頼性データ | 24-Lead TSSOP w/ EP | |
| ウェハ・ファブリケーション・データ |
