製品概要

機能と利点

  • 8 つのソフトウェア・プログラマブル出力範囲: 0 V ~ 5 V、0 V ~ 10 V、0 V ~ 16 V、0 V ~ 20 V、±3 V、±5 V、±10 V、−2.5 V ~ +7.5 V(5 % オーバーレンジ)
  • 低ドリフト 2.5 V リファレンス: ±2 ppm/°C(代表値)
  • 総合未調整誤差(TUE): 0.1 % FSR(最大値)
  • 16 ビット分解能: ±2 LSB の INL(最大値)
  • 保証単調増加性: ±1 LSB(最大値)
  • シングル・チャンネルの 12 ビット DAC
  • セトリング・タイム: 7.5 µs(代表値)
  • リファレンス・バッファを内蔵
  • 低ノイズ: 35 nV/√Hz
  • 低グリッチ: 1 nV-sec(0 V ~ 5 V の範囲)
  • デジタル電源電圧範囲: 1.7 V ~ 5.5 V
  • LDAC を介した非同期更新
  • ゼロ・スケールまたはミッド・スケールへの非同期 RESET
  • DSP/マイクロコントローラ互換のシリアル・インターフェース
  • 4 kV の強固な HBM ESD 定格
  • 16 ピン、3 mm × 3 mm LFCSP パッケージ
  • 16 ピン TSSOP パッケージ
  • 動作温度範囲: -40 °C ~ +125 °C

製品概要

AD5761R/AD5721R は、シングル・チャンネル、16/12 ビットのシリアル入力、電圧出力 D/Aコンバータ(DAC)です。これらのデバイスは、4.75 V ~ 30 V の単電源、または VSS が −16.5 V ~ 0 V および VDD が 4.75 V ~ 16.5 V の両電源で動作します。出力アンプ、リファレンス・バッファ、およびリファレンスを内蔵しており、非常に使いやすい汎用ソリューションを提供します。

これらのデバイスは、単調性、最大 ±2 LSB の積分非直線性(INL)、35 nV/√Hz のノイズ、選択された範囲で 7.5 µs のセトリング・タイムを保証しています。

AD5761R/AD5721R は、最大 50 MHz のクロック・レートで動作するシリアル・インターフェースを採用し、DSP およびマイクロコントローラ・インターフェース規格と互換性があります。ダブル・バッファリングを採用しているため、DAC 出力の非同期更新が可能です。入力のコーディングは 2 の補数またはオフセット・バイナリ・フォーマットを選択することができます。非同期リセット機能は全てのレジスタをデフォルト状態にリセットします。出力範囲はコントロール・レジスタの RA[2:0]ビットで選択することができます。

これらのデバイスは 3 mm × 3 mm LFCSP パッケージと 16 ピン TSSOP パッケージを採用し、−40 °C ~ +125 °C の工業用温度範囲で仕様を保証しています。


アプリケーション

  • 工業用オートメーション
  • 計装、データ・アクイジション
  • オープン/クローズドループ・サーボ制御、プロセス制御
  • プログラマブル・ロジック・コントローラ

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

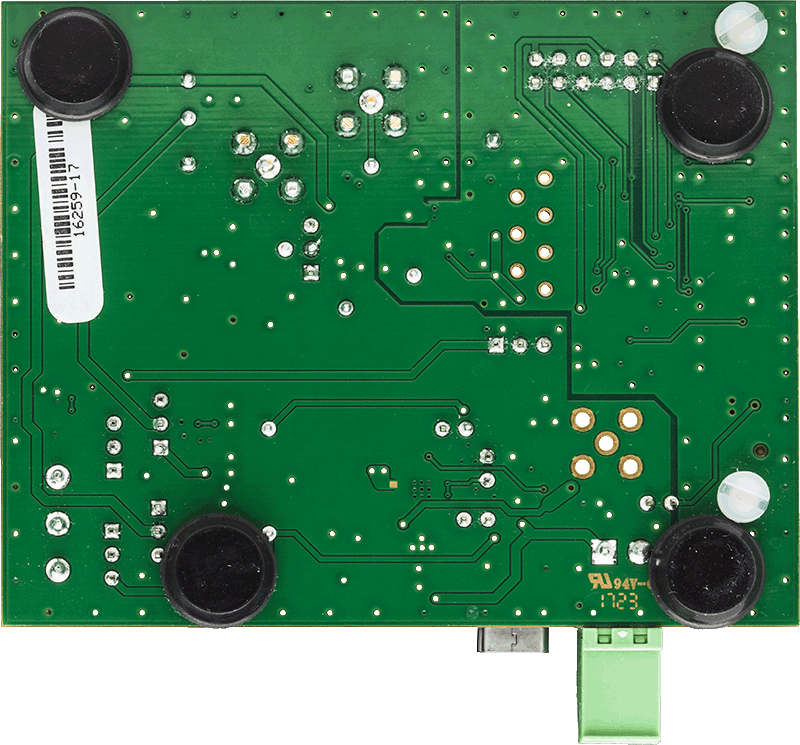

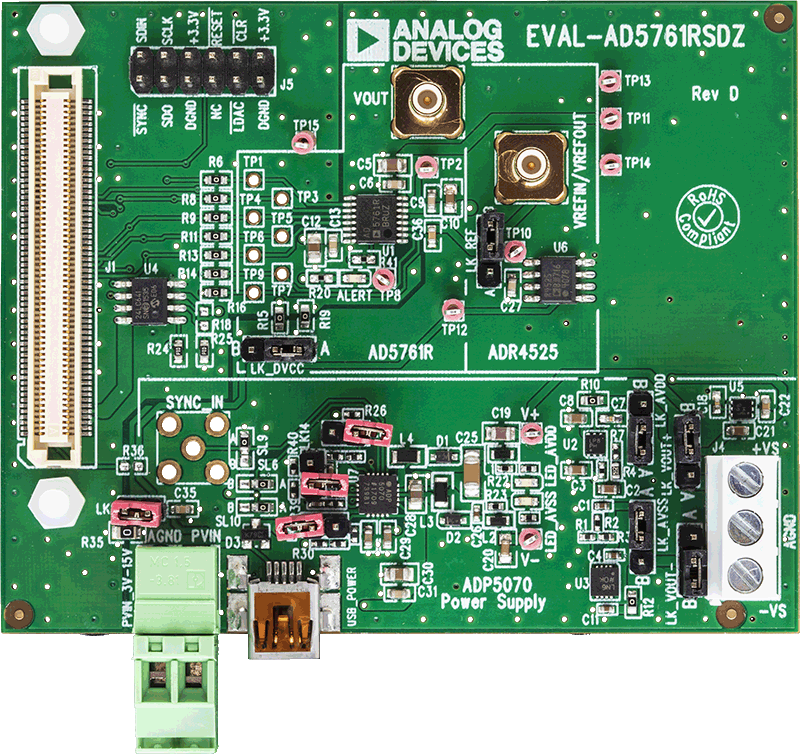

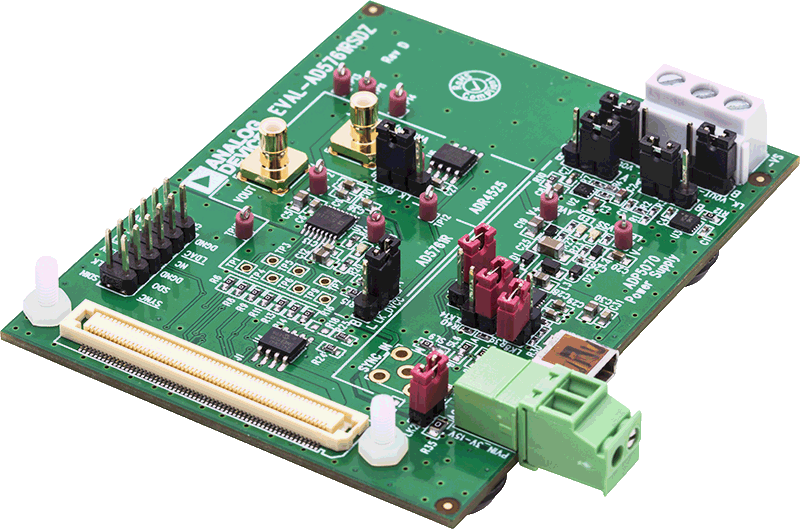

評価キット (1)

ソフトウェア & システム

デバイス・ドライバ

ツール

Precision DAC Error Budget Tool

Precision DAC Error Budget Toolは、高精度DACシグナル・チェーンのDC精度を計算するウェブ・アプリケーションです。これは、シグナル・チェーン全体で静的誤差がどの程度累積するかを示すもので、これにより設計のトレードオフを手早く評価できます。計算には、電圧リファレンス、オペアンプ、および高精度DACが生成するDC誤差が含まれます。

Precision DAC Error Budget Tool

おすすめ製品

AD5721R 互換製品

推奨製品 Power Solutions

  • For a low noise negative LDO, for 5V, 12V and 24V systems: ADP7182.
  • For a low noise positive LDO, for 5V, 24V and 24 systems:

    ADM7160, ADP7118, ADP7142.
