AD5624R

製造中

nanoDAC®：12ビットＤ/Ａコンバータ、クワッド、MSOPパッケージ、5ppm/℃のオンチップ電圧リファレンス内蔵

データシート (Rev. D)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 低消費電力、最小サイズのピン互換クワッドnanoDAC
    AD5664R：16ビット
    AD5644R：14ビット
    AD5624R：12ビット
  • 外部または内部リファレンスの選択可能
    ディフォルト状態：外部リファレンス
    1.25V/2.5V出力、5ppm/℃のオンチップ電圧リファレンス
  • 10ピンMSOP、10ピン3 mm × 3 mm LFCSP_WD、12ボール1.665 mm × 2.245 mm WLCSP
  • 電源電圧：2.7V~5.5V
  • 16ビット単調増加性の保証
  • パワーオン・リセットでゼロ・スケール
  • チャンネルごとのパワーダウン
  • 最大50MHzのシリアル・インターフェース

nanoDAC®ファミリーの製品であるAD5624R/AD5644R/AD5664Rは、2.7～5.5Vの電圧範囲の単電源で動作し、単調増加性が設計によって保証されている低消費電力、クワッド、12、14、16ビットのバッファ付き電圧出力DACです。

AD5624R/AD5644R/AD5664Rには、オンチップ電圧リファレンスが内蔵されています。AD56x4-3は1.25V出力、温度係数が最大5ppm/℃の電圧リファレンスを内蔵し、フルスケール出力レンジは2.5Vを得ることができます。AD56x4-5は2.5V出力、温度係数が最大5ppm/℃の電圧リファレンスを内蔵し、フルスケール出力レンジは5Vとなります。この内蔵された電圧リファレンスはパワーアップ時にオフに設定されるので、外部電圧リファレンスを利用することも可能です。全てのデバイスは2.7V~5.5Vの単電源で駆動することができます。内部電圧リファレンスを使う場合は、ソフトウェアからの書き込みによって有効にします。

この各デバイスには、パワーオン・リセット回路が組み込まれているので、パワーアップ時にDAC出力が0Vにリセットされ、有効な書き込みが実行されるまで、この状態に維持される動作が確実に保証されます。5Vの電源動作時に消費電流を480nAに低減するパワーダウン機能が用意されており、このパワーダウン・モード時に出力負荷をソフトウェアで選択することが可能です。これらのデバイスは通常の動作時でも同様に消費電力が低く抑えられるので、携帯型のバッテリ駆動機器に最適です。

AD5624R/AD5644R/AD5664Rには、レールtoレールの出力振幅が可能なオンチップの高精度出力アンプが内蔵されています。AD5624R/AD5644R/AD5664Rでは、最大50MHzのクロック・レートで動作し、標準のSPI®、QSPI™、MICROWIRE™、およびDSPインターフェースとの互換性を備える、融通性に優れた3線のシリアル・インターフェースを使用します。

製品のハイライト
  1. 12ビット、14ビット、16ビットのクワッドDAC
  2. 5ppm/℃の1.25V/2.5Vオンチップ電圧リファレンス
  3. 10ピンMSOP、10ピン3 mm × 3 mm LFCSP_WD、12ボール1.665 mm × 2.245 mm WLCSPを採用。
  4. 低消費電力：3V電源時で1.32mW、5V電源時で2.25mW
アプリケーション
  • プロセス制御
  • データ・アクイジション・システム
  • 携帯型のバッテリ駆動計測機器
  • ゲインとオフセットのデジタル調整
  • プログラマブル電圧源および電流源
  • プログラマブル減衰器
AD5624R
nanoDAC®：12ビットＤ/Ａコンバータ、クワッド、MSOPパッケージ、5ppm/℃のオンチップ電圧リファレンス内蔵
AD5624R/AD5644R/AD5664R Functional Block Diagram AD5624R/AD5644R/AD5664R Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

アプリケーション・ノート 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

デバイス・ドライバ 1

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
インターフェース・トランシーバ ＆ アイソレータ 5
ADUM4160
製造中

USBアイソレータ、フル / ロー・スピード
ADUM5401
製造中 デジタル・アイソレータ、クワッドチャンネル、2.5kV、DC/DCコンバータ内蔵（チャンネル信号方向：3/1）
ADUM7440
製造中 デジタル・アイソレータ、クワッド・チャンネル、1 kV RMS耐性
ADUM7441
製造中 デジタル・アイソレータ、クワッド・チャンネル、1 kV RMS耐性
ADUM1300
製造中 3チャンネル・デジタル・アイソレータ
オペアンプ（OPアンプ） 3
AD820
製造中 オペアンプ、単電源、高精度、レールtoレール、
低消費電力、FET入力
OP295
製造中 オペアンプ、レールtoレール、デュアル
ADA4096-2
新規設計に推奨 オペアンプ、デュアル、マイクロパワー、30V電源、過電圧入力保護、入 / 出力レールtoレール
電圧リファレンス 2
ADR423
製造中 リファレンス電圧、超高精度低ノイズ3.00V XFET®
REF195
製造中 電圧リファレンス、5.0V,高精度、マイクロパワー、 低ドロップアウト
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

Precision DAC Error Budget Tool

Precision DAC Error Budget Toolは、高精度DACシグナル・チェーンのDC精度を計算するウェブ・アプリケーションです。これは、シグナル・チェーン全体で静的誤差がどの程度累積するかを示すもので、これにより設計のトレードオフを手早く評価できます。計算には、電圧リファレンス、オペアンプ、および高精度DACが生成するDC誤差が含まれます。

ツールを開く

IBISモデル 1

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-AD5664R

AD5664R Evaluation Board

今すぐ購入 詳細を表示

機能と利点

  • Full featured evaluation board in conjunction with nanoDAC motherboard (EVAL-MBnanoDAC-SDZ)
  • On-board references
  • Various link options
  • PC control in conjunction with Analog Devices, Inc., system demonstration platform (SDP)

製品詳細

The EVAL-AD5664REBZ (Cypress based) is no longer available. Please use EVAL-AD5664RDBZ (SDP based).


The EVAL-AD5664RDBZ evaluation board helps users quickly prototype new AD5664R circuits and reduce design time. The AD5664R operates from a single 2.7 V to 5.5 V supply.


For full data, see the AD5664R data sheet, which must be used in conjunction with user guide UG-986 when using the EVALAD5664RDBZ evaluation board.


The EVAL-AD5664RDBZ evaluation board interfaces to the USB port of a PC via the SDP-B controller board. Software that allows users to program the AD5664R can be downloaded via the EVAL-AD5664RDBZ product page.


The EVAL-AD5664RDBZ evaluation board requires the EVALSDP-CB1Z board (SDP-B controller board).
EVAL-AD5664R
AD5664R Evaluation Board

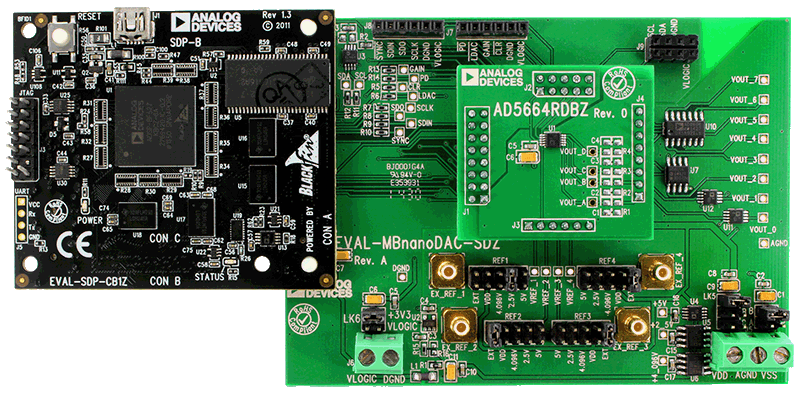

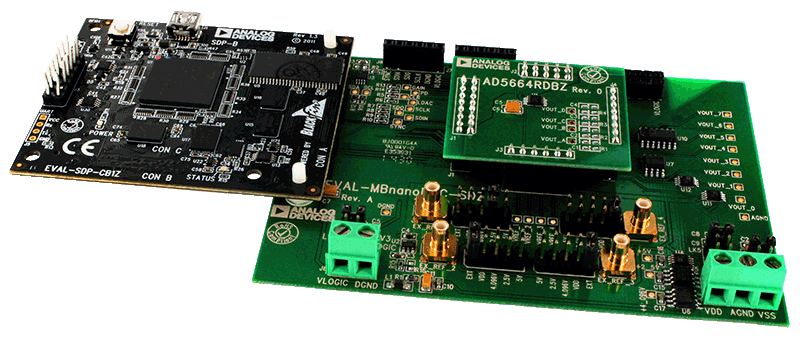

Eval-AD5664RDBZ-Angle-web Eval-AD5664RDBZ-Bottom-web Eval-AD5664RDBZ-Top-web
