製品概要

機能と利点

  • 16ビット分解能
  • DNL:±1LSB、単調増加性保証
  • INL:±1LSB
  • フル・スケール電流: 2 mA±20% @VREF= 10 V
  • セトリング時間: 0.5 µs
  • 2象限乗算用リファレンス入力帯域幅:6.9MHz
  • ゼロまたはミッドスケールへのパワーアップ・プリセット
  • ゼロまたはミッドスケールへのダイナミック・リセット
  • 3線式インターフェース
  • 小型TSSOP-16パッケージを採用

製品概要

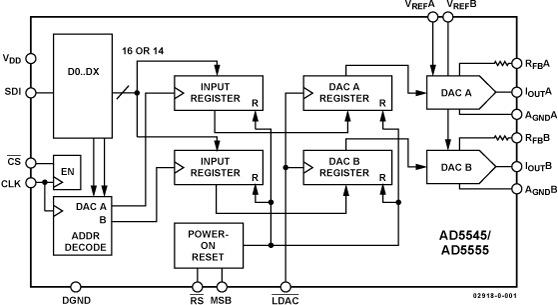

AD5545/AD5555は16/14ビットの電流出力D/Aコンバータ(DAC)で、5 V単電源で、バイポーラ±15Vまでの出力で動作可能なように設計されています。

フルスケール出力電流を得るためには、外部リファレンスが必要となります。内蔵の帰還抵抗(RFB)は、外付けオペアンプと組み合わせてI-Vコンバージョン(電流-電圧変換回路)を構築すると、抵抗と温度トラッキングが強化されます。

シリアル・データ・インターフェースは、シリアル・データ入力(SDI)、クロック(CLK)、チップ・セレクト(CS)を使用して、高速な3線式マイクロコントローラ互換入力を提供します。付加されているLDAC機能によって、同時アップデート動作が可能となっています。内部リセット・ロジックによって、ゼロまたはミッドスケールへのパワーオン・プリセットとダイナミック・リセットが可能となっています、これはMSBの状態に依存します。

AD5545/AD5555は小型のTSSOP-16パッケージを採用し、動作温度範囲は–40~+85℃です。

アプリケーション
  • 車載用テスト装置
  • 計測器
  • デジタル制御のキャリブレーション
  • 工業用制御(PLCなど)
  • プログラマブル減衰器
