特長
- 動作電源電圧：2.5～5.5V
- 高速パラレル・インターフェース（書込みサイクル17ns）
- 更新レート：20.4MSPS
- INL：±1LSB、12ビットDACの場合
- 乗算帯域幅：10MHz
- リファレンス入力電圧：±10V
- 拡張動作温度範囲：－40℃～＋125℃
詳細はデータシートをご参照ください。
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
これらのデバイスはCMOSサブミクロン・プロセスで製造されているため、10MHzの大信号乗算帯域幅を持つ優れた4象限乗算機能を提供します。
フル・スケール出力電流は、外部リファレンス入力電圧（VREF）により決定されます。外付けの高精度電流／電圧変換アンプと組み合わせて使用すると、内蔵の帰還抵抗（RFB）を使って温度トラッキング機能とフル・スケール電圧出力が可能になります。
これらのデバイスは、乗算性能に関してAD7524/AD7533/AD7545のアップグレード品に相当し、ラッチされるインターフェースを備えているため、トランスピアレント（即時出力）・モードで使うことはできません。

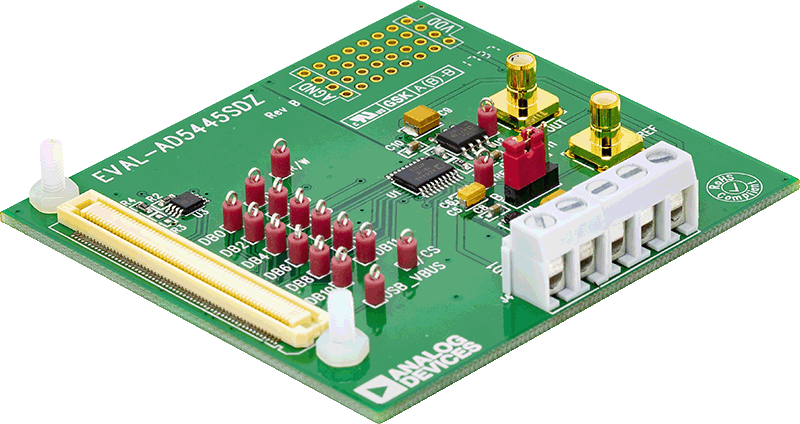

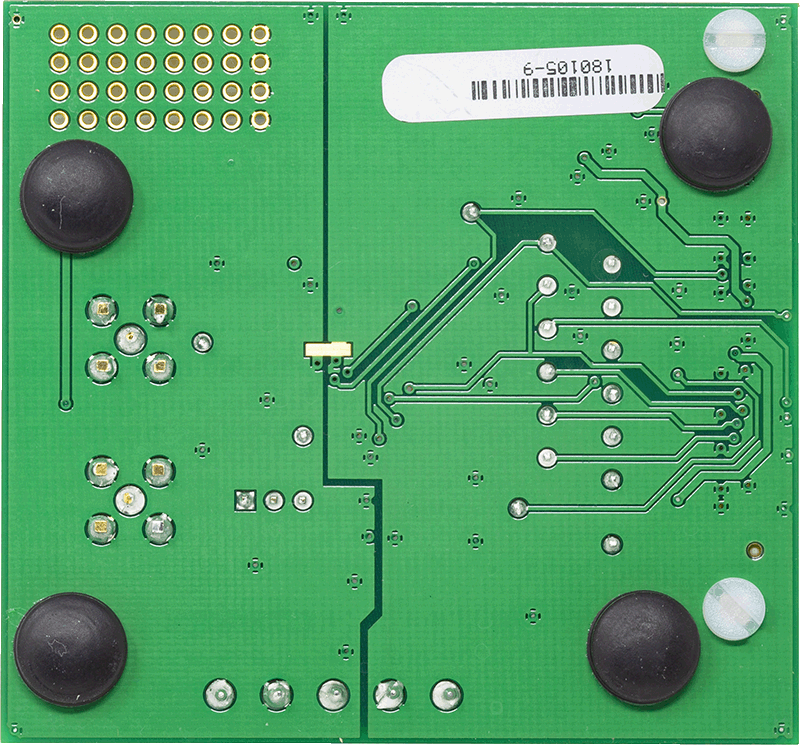

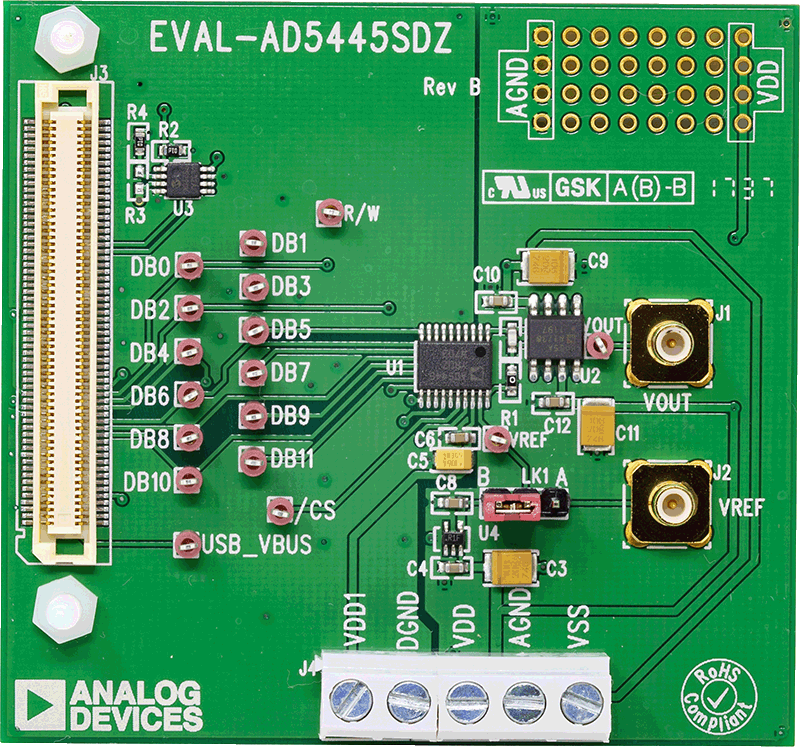

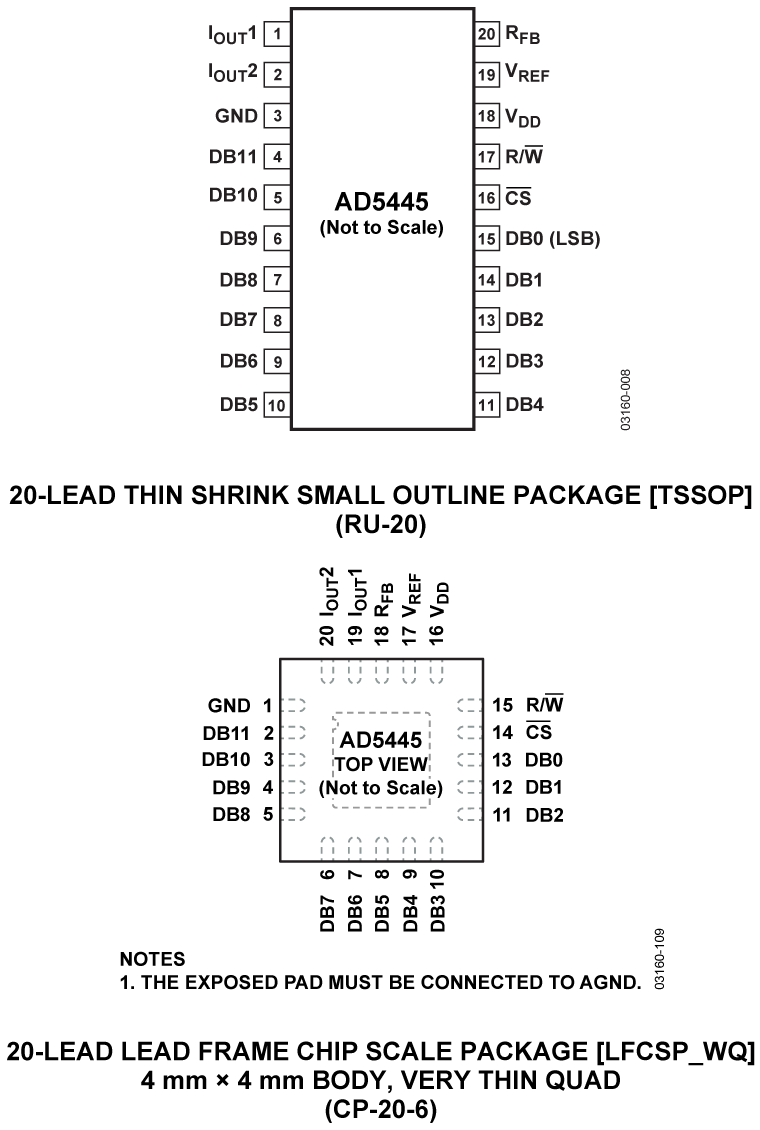

AD5424は小型20ピンLFCSPと小型16ピンTSSOPパッケージで、AD5433/AD5445 DACは小型20ピンのLFCSPと小型TSSOPパッケージで供給されます。DAC性能を評価するために評価用ボードEVAL-AD5445SDZを用意しています。詳細はユーザーガイドUG-333を参照してください。
アプリケーション
- 携帯型バッテリ駆動のアプリケーション
- 波形生器
- アナログ信号処理
- 計測機器などのアプリケーション
- プログラマブル増幅器および減衰器
- デジタル的な制御のキャリブレーション
- プログラマブル・フィルタと発振器
- コンポジット・ビデオ
- 超音波装置
- ゲイン、オフセットおよび電圧のトリミング
