AD5424/AD5433/AD5445: 8/10/12ビットD/Aコンバータ、、高帯域、乗算型、パラレル・インターフェース (Rev. 0)1/1/2000PDF1169 kB
製品概要
機能と利点
- 動作電源電圧:2.5~5.5V
- 高速パラレル・インターフェース(書込みサイクル17ns)
- 更新レート:20.4MSPS
- INL:±1LSB、12ビットDACの場合
- 乗算帯域幅:10MHz
- リファレンス入力電圧:±10V
- 拡張動作温度範囲:-40℃~+125℃
詳細はデータシートをご参照ください。
製品概要
AD5424/AD5433/AD5445は、それぞれ8/10/12ビットの電流出力D/Aコンバータ(DAC)です。これらのデバイスは2.5~5.5Vの電源で動作するため、バッテリ駆動のアプリケーションおよびその他の多くのアプリケーションに適しています。これらのDACはデータ・リードバック機能を持っており、この機能を使うとDBピンを介してDACレジスタの値を読み出すことができます。パワーアップ時には、内部レジスタとラッチにゼロが設定されるため、DAC出力はゼロ・スケールが出力されます。これらのデバイスはCMOSサブミクロン・プロセスで製造されているため、10MHzの大信号乗算帯域幅を持つ優れた4象限乗算機能を提供します。
フル・スケール出力電流は、外部リファレンス入力電圧(VREF)により決定されます。外付けの高精度電流/電圧変換アンプと組み合わせて使用すると、内蔵の帰還抵抗(RFB)を使って温度トラッキング機能とフル・スケール電圧出力が可能になります。
これらのデバイスは、乗算性能に関してAD7524/AD7533/AD7545のアップグレード品に相当し、ラッチされるインターフェースを備えているため、トランスピアレント(即時出力)・モードで使うことはできません。

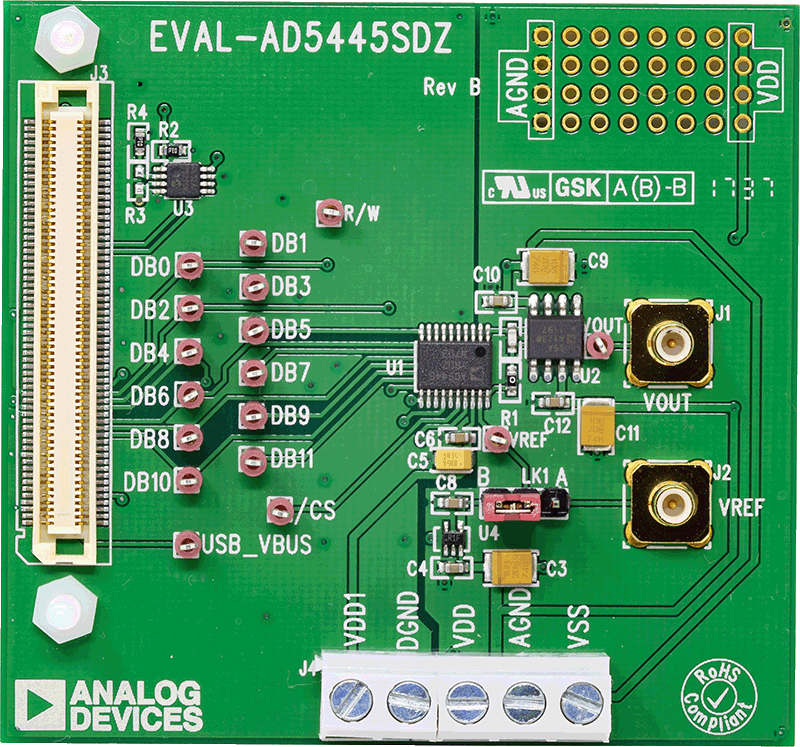

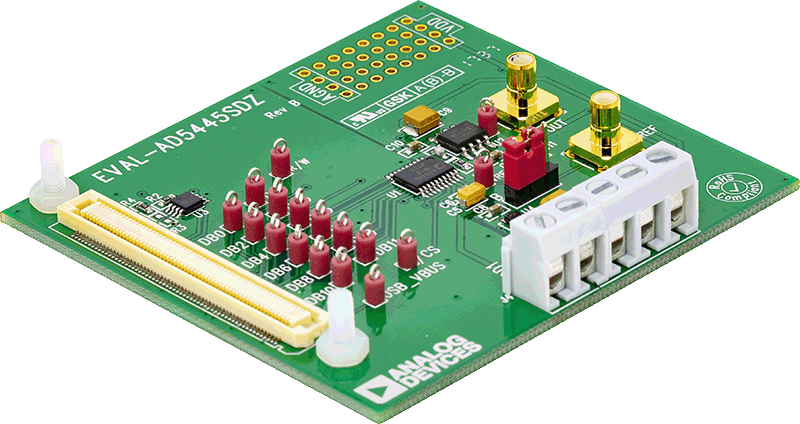

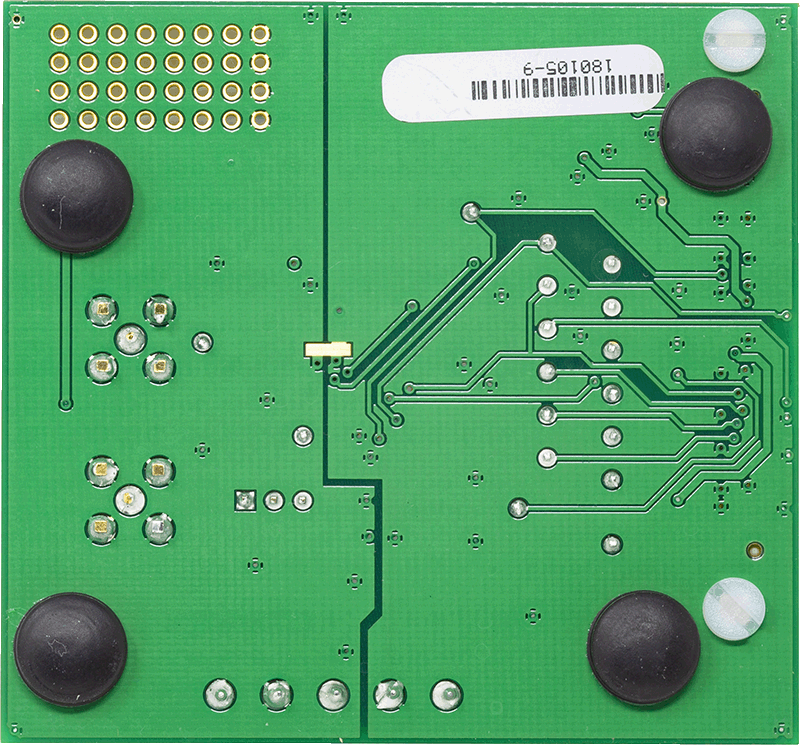

AD5424は小型20ピンLFCSPと小型16ピンTSSOPパッケージで、AD5433/AD5445 DACは小型20ピンのLFCSPと小型TSSOPパッケージで供給されます。DAC性能を評価するために評価用ボードEVAL-AD5445SDZを用意しています。詳細はユーザーガイドUG-333を参照してください。
アプリケーション
- 携帯型バッテリ駆動のアプリケーション
- 波形生器
- アナログ信号処理
- 計測機器などのアプリケーション
- プログラマブル増幅器および減衰器
- デジタル的な制御のキャリブレーション
- プログラマブル・フィルタと発振器
- コンポジット・ビデオ
- 超音波装置
- ゲイン、オフセットおよび電圧のトリミング
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
