AD5424

8ビット乗算型D/Aコンバータ、高帯域幅、パラレル・インターフェース

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.48
特長
  • 動作電源電圧:2.5~5.5V
  • 高速パラレル・インターフェース(書込みサイクル17ns)
  • 更新レート:20.4MSPS
  • INL:±1LSB、12ビットDACの場合
  • 乗算帯域幅:10MHz
  • リファレンス入力電圧:±10V
  • 拡張動作温度範囲:-40℃~+125℃

    詳細はデータシートをご参照ください。

製品概要
show more Icon
AD5424/AD5433/AD5445は、それぞれ8/10/12ビットの電流出力D/Aコンバータ(DAC)です。これらのデバイスは2.5~5.5Vの電源で動作するため、バッテリ駆動のアプリケーションおよびその他の多くのアプリケーションに適しています。これらのDACはデータ・リードバック機能を持っており、この機能を使うとDBピンを介してDACレジスタの値を読み出すことができます。パワーアップ時には、内部レジスタとラッチにゼロが設定されるため、DAC出力はゼロ・スケールが出力されます。

これらのデバイスはCMOSサブミクロン・プロセスで製造されているため、10MHzの大信号乗算帯域幅を持つ優れた4象限乗算機能を提供します。

フル・スケール出力電流は、外部リファレンス入力電圧(VREF)により決定されます。外付けの高精度電流/電圧変換アンプと組み合わせて使用すると、内蔵の帰還抵抗(RFB)を使って温度トラッキング機能とフル・スケール電圧出力が可能になります。

これらのデバイスは、乗算性能に関してAD7524/AD7533/AD7545のアップグレード品に相当し、ラッチされるインターフェースを備えているため、トランスピアレント(即時出力)・モードで使うことはできません。

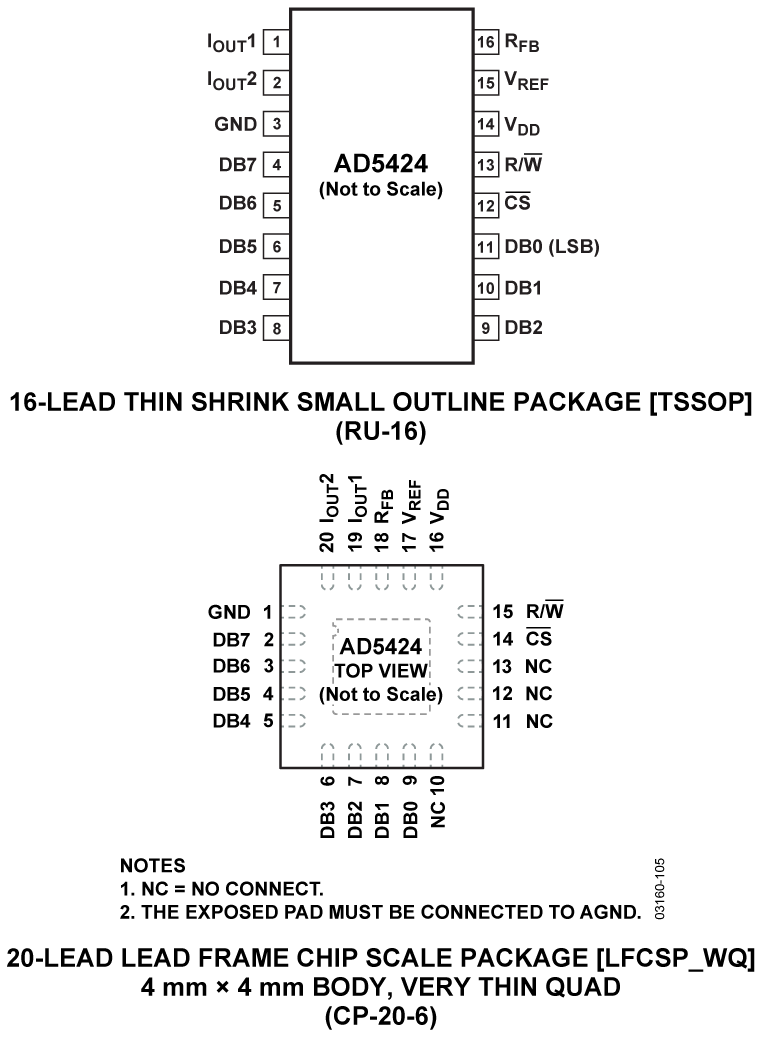

AD5424小型20ピンLFCSPと小型16ピンTSSOPパッケージで、AD5433/AD5445 DACは小型20ピンのLFCSPと小型TSSOPパッケージで供給されます。DAC性能を評価するために評価用ボードEVAL-AD5445SDZを用意しています。詳細はユーザーガイドUG-333を参照してください。

アプリケーション

  • 携帯型バッテリ駆動のアプリケーション
  • 波形生器
  • アナログ信号処理
  • 計測機器などのアプリケーション
  • プログラマブル増幅器および減衰器
  • デジタル的な制御のキャリブレーション
  • プログラマブル・フィルタと発振器
  • コンポジット・ビデオ
  • 超音波装置
  • ゲイン、オフセットおよび電圧のトリミング

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.48

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD5424YCPZ
  • HTML
  • HTML
AD5424YCPZ-REEL7
  • HTML
  • HTML
AD5424YRUZ
  • HTML
  • HTML
AD5424YRUZ-REEL7
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

3 23, 2012

- 11_0104

Conversion of Select Sizes of LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE-Korea.

2 8, 2010

- 04_0080

Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.

AD5424YCPZ

製造中

AD5424YCPZ-REEL7

製造中

AD5424YRUZ

製造中

AD5424YRUZ-REEL7

製造中

2 15, 2010

- 07_0061

LFCSP Package Manufacturing Line Transfer from Amkor Korea to Amkor PRC

4 5, 2021

- 21_0035

Amkor Philippines as an Alternate Site for TSSOP_4.4

1 20, 2012

- 11_0218

Halogen Free Material Change for Certain TSSOP Products at Carsem

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

3 23, 2012

- 11_0104

arrow down

Conversion of Select Sizes of LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE-Korea.

2 8, 2010

- 04_0080

arrow down

Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.

AD5424YCPZ

製造中

AD5424YCPZ-REEL7

製造中

AD5424YRUZ

製造中

AD5424YRUZ-REEL7

製造中

2 15, 2010

- 07_0061

arrow down

LFCSP Package Manufacturing Line Transfer from Amkor Korea to Amkor PRC

4 5, 2021

- 21_0035

arrow down

Amkor Philippines as an Alternate Site for TSSOP_4.4

1 20, 2012

- 11_0218

arrow down

Halogen Free Material Change for Certain TSSOP Products at Carsem

評価用キット 1

reference details image

EVAL-AD5445

AD5445 Evaluation Board

zoom

EVAL-AD5445

AD5445 Evaluation Board

製品の詳細

The Evaluation board for the AD5445 contains a SDP-B connection and software allowing the AD5445 to be controlled from a SDP-B board.

This evaluation kit can also be used for the AD5424 and AD5433 generics.

The SDP Controller board is a separate list item in the ordering guide below (EVAL-SDP-CB1Z). If you have not previously purchased an SDP Controller board, please do so to ensure a full evaluation setup.
