特長
- 乗算帯域幅：10 MHz
- INL：±0.25LSB、8ビットDACの場合
- 16ピン TSSOP パッケージ
- 動作電源電圧：2.5～5.5 V
- リファレンス入力電圧：±10 V
- 50 MHzのシリアル・インターフェース
- 更新レート：2.47 MSPS
- 拡張温度範囲：-40℃～+125℃
- 4象限乗算機能
- パワーオン・リセット機能
- 消費電流：0.5μA（typ）
- 単調増加性を保証
- デイジーチェーン・モード
- 読出し機能
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

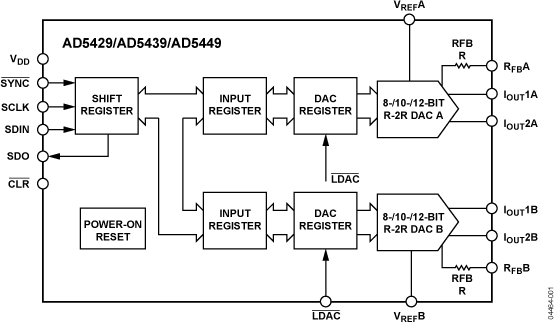

AD5429/AD5439/AD5449は、それぞれCMOS、8/10/12ビットのデュアル・チャンネル、電流出力D/Aコンバータ（DAC）です。これらのデバイスは2.5～5.5 Vの電源で動作するため、バッテリ駆動のアプリケーションおよびその他の多くのアプリケーションに適しています。
これらのデバイスはCMOSサブミクロン・プロセスで製造されているため、10 MHzの大信号乗算帯域幅を持つ優れた4象限乗算機能を提供します。
フル・スケール出力電流は、外部から印加されるリファレンス入力電圧（VREF）により決定されます。外付けの電流／電圧変換高精度アンプと組み合わせて使用すると、内蔵の帰還抵抗（RFB）を使って温度トラッキング機能とフル・スケール電圧出力が可能になります。
これらのDACは、SPI、QSPI™、MICROWIRE™および多くのDSPインターフェース標準と互換性を持つ、ダブル・バッファ付き3線式シリアル・インターフェースを採用しています。さらに、シリアル・データ出力ピン（SDO）では、複数パッケージを使う際のデェジーチェーン接続が可能となっています。データ・リードバック機能を使うと、SDOピンを介してDACレジスタの値を読み出すことができます。パワーアップ時には、内部のシフトレジスタとラッチにゼロが設定されるため、DAC出力はゼロ・スケールとなります。

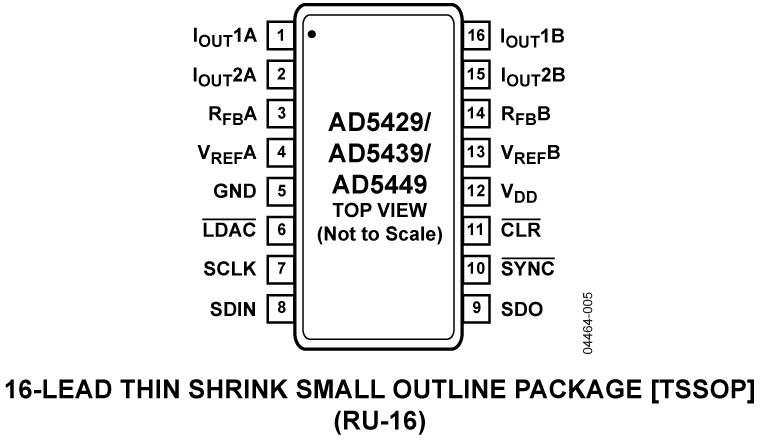

AD5429/AD5439/AD5449 DACは16ピンTSSOPパッケージを採用しています。 DACの性能を評価するためのEVAL-5415/49SDZ評価用ボードが用意されています。より詳細な情報については、評価用ボード・ユーザー・ガイド「UG-297」を参照してください。
アプリケーション
- バッテリ駆動のポータブル・アプリケーション
- 波形ジェネレータ
- アナログ信号処理
- 計装アプリケーション
- プログラマブルなアンプおよび減衰器
- デジタル制御によるキャリブレーション
- プログラマブルなフィルタおよび発振器
- コンポジット・ビデオ
- 超音波装置
- ゲイン、オフセット、電圧のトリミング
