AD4680

差動入力、1MSPS、デュアル同時サンプリングSAR ADC

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$12.40
特長
  • 16ビットADCファミリ
  • デュアル同時サンプリング
  • 完全差動アナログ入力
  • スループット変換レート
    • AD4680は1MSPS
    • AD4681は500kSPS
  • S/N比(代表値)
    • 92.5dB、VREF = 3.3V(外部リファレンス)
    • 100dB(8× OSR、RES = 1)
  • 内蔵オーバーサンプリング機能
  • 分解能増強機能
  • INL(最大)1.5LSB
  • 2.5Vの内部リファレンス(10ppm/℃)
  • 高速シリアル・インターフェース
  • −40°C~+125°Cで動作

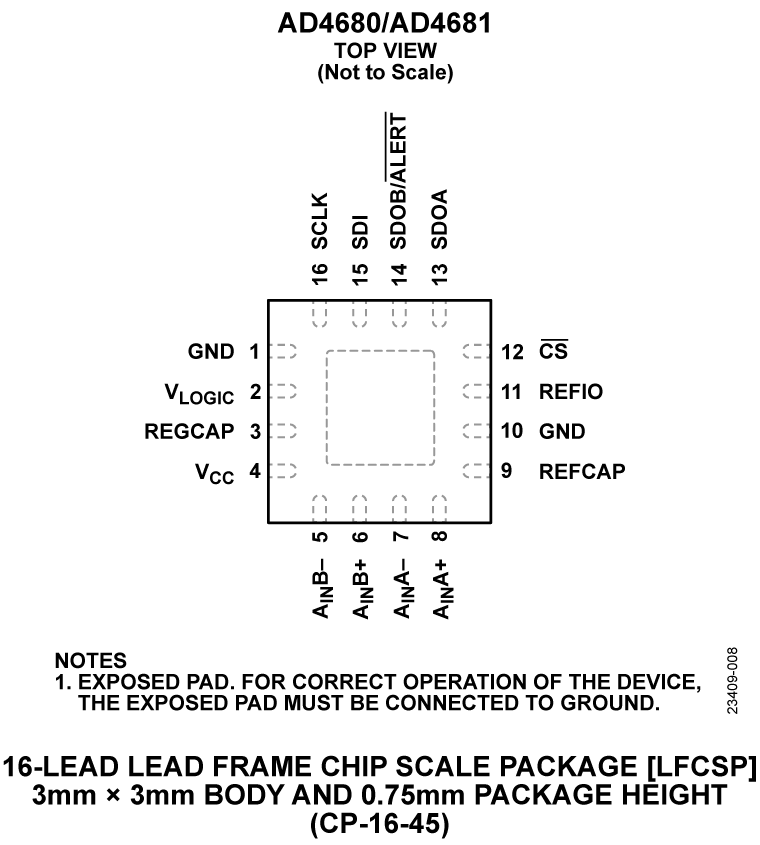

  • 3mm × 3mm の16ピンLFCSP
  • 広いコモンモード入力範囲
  • アラート機能
製品概要
show more Icon

AD4680/AD4681は、ピン互換の16ビット・デュアル同時サンプリング、高速、低消費電力、逐次比較レジスタ型(SAR)のA/Dコンバータ(ADC)です。このADCは3.0V~3.6V電源で動作し、最大1MSPS(AD4680の場合)および500kSPS(AD4681の場合)のスループット・レートを実現できます。アナログ入力は差動入力構成であり、広い範囲のコモンモード入力電圧に対応し、アナログ信号はCSの立下がりエッジ上でサンプル・変換されます。集積化された内蔵オーバーサンプリング・ブロックによってダイナミック・レンジを広げることができ、狭帯域幅におけるノイズも軽減できます。バッファ付き2.5Vリファレンスを内蔵しています。またその代わりに、最大3.3Vの外部リファレンスを使用することも可能です。

変換プロセスとデータ・アクイジションには標準的なコントロール入力を使用しているため、マイクロプロセッサやデジタル・シグナル・プロセッサ(DSP)と容易にインターフェースできます。また別系統のロジック用電源を使用することにより、1.8V/2.5V/3.3Vのインターフェースに対応できます。AD4680/AD4681は16ピンのリード・フレーム・チップ・スケール・パッケージ(LFCSP)で供給され、動作温度範囲は−40°C~+125°Cで仕様が規定されています。

アプリケーション

  • モータ・コントロールのポジション・フィードバック
  • モータ・コントロールの電流検出
  • ソナー
  • 電力品質
  • データ・アクイジション・システム
  • エルビウム添加光増幅器(EDFA)アプリケーション
  • 同相(I)および直交(Q)位相変調の復調

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$12.40

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD4680BCPZ-R2
  • HTML
  • HTML
AD4680BCPZ-RL
  • HTML
  • HTML
AD4680BCPZ-RL7
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

reference details image

EVAL-AD738xFMCZ

AD7380/AD7381 デュアル同時サンプリング 16/14 ビット SAR ADCの評価用ボード。

zoom

EVAL-AD738xFMCZ

AD7380/AD7381 デュアル同時サンプリング 16/14 ビット SAR ADCの評価用ボード。

AD7380/AD7381 デュアル同時サンプリング 16/14 ビット SAR ADCの評価用ボード。

機能と利点

  • マルチチャンネル、同時サンプリングADC向け、フル機能評価用ボード
  • 内蔵のリファレンス、リファレンス・バッファ、およびADCドライバ
  • オンボード電源
  • ボード互換可能、高速システム・デモンストレーション・プラットフォーム(SDP-H1)コントローラ
  • 制御およびデータ解析用 PC ソフトウェア

製品の詳細

EVAL-AD7380FMCZ および EVAL-AD7381FMCZ は、AD7380 および AD7381 A/D コンバータ(ADC)のすべての機能を評価できる評価用ボードです。EVAL-SDP-CH1Z は、160 ウェイのシステム・デモンストレーション・プラットフォーム(SDP)コネクタ(J4)を介して評価用ボードを制御できます。EVAL-SDP-CH1Z ボードは、分析、制御、評価(ACE)用ソフトウェアを使用して、PC の USB ポート経由で評価用ボードを制御します。このソフトウェアは ACE ソフトウェアのページからダウンロードできます。

AD7380 および AD7381 の全機能の仕様は、AD7380/AD7381 のデータシートに記載されています評価用ボードを使用する際は、このユーザー・ガイドと併せてそれらの仕様を参照してください。EVAL-SDP-CH1Z の詳細については、SDP-H1 製品ページを参照してください。包括的な ACE ユーザー・ガイドは、ACE ソフトウェアのページを参照してください。

EVAL-AD7380FMCZを使用してAD4680とAD4681を評価できます。AD4680とAD4681は、AD7380に比べてスループット・レートが遅くなったいます(それぞれ1MSPSと500kSPS)。スループットは、クロック・スピードとサンプリング周波数を調整することにより、AD4680とAD4681に合うよう調整できます。ユーザ・ガイドの図1は、EVAL-AD7380FMCZボードの代表的なセットアップを示しています。

EVAL-AD7380FMCZ ボードの代表的なセットアップを図 1 に示します。EVAL-AD7381FMCZ ボードのセットアップは、EVAL-AD7380FMCZ と同じセットアップです。
