AD4131-8

新規設計に推奨

PGA内蔵の32μA、超低消費電力、16ビット・シグマデルタADC

利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.J)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

Viewing:

製品情報

  • 超低消費電力(代表値):
    • 32μA:連続変換モード(ゲイン = 128)
    • 5μA:デューティ・サイクル・モード(サイクル比 = 1/16)
    • 0.5μA:スタンバイ・モード
    • 0.1μA:パワーダウン・モード
  • システム・レベルの節電を実現する組込み機能:
    • 省電力デューティ・サイクル比:1/4または1/16
    • 低電圧の1.71V単電源により、バッテリ寿命を向上
  • RMSノイズ:1.17SPS(ゲイン = 128)で25nV rms~48nV/√Hz
  • ノイズ・フリー・ビット数:最大16ビット(ゲイン = 1)
  • 出力データ・レート:1.17SPS~2.4kSPS
  • 単電源1.71V~3.6Vまたは±1.8V分離電源で動作
  • バンド・ギャップ・リファレンス、最大ドリフト15ppm/°C
  • レールtoレールのアナログ入力のPGA
  • 調整可能なセンサー・インターフェース機能:
    • RTD用のマッチングがとれたプログラマブル励起電流
    • 熱電対の内蔵バイアス電圧発生器
    • ブリッジ変換器用ローサイド・パワー・スイッチ
    • センサー断線検出機能
  • 内部温度センサーと発振器
  • セルフ/システム・キャリブレーション
  • 柔軟なフィルタ・オプション
  • 50Hz/60Hz同時除去(選択したフィルタ・オプションが対象)
  • 汎用出力
  • 診断機能
  • クロスポイント・マルチプレクサ入力
    • 8個の差動入力/16個の疑似差動入力
  • 5MHz SPI(3線式または4線式)
  • 35ボールの2.74mm × 3.6mm WLCSPを採用
  • 温度範囲:−40°C~+105°C

AD4131-8は、低帯域幅、バッテリ駆動アプリケーション向けの低消費電力、高精度計測ソリューションです。この完全統合型アナログ・フロント・エンド(AFE)には、16のシングル・エンド入力または8つの差動入力まで拡張可能なマルチプレクサ、プログラマブル・ゲイン・アンプ(PGA)、16ビット・シグマデルタ(Σ-Δ)A/Dコンバータ(ADC)、内部リファレンスと発振器、選択可能なフィルタ・オプション、スマート・シーケンサ、センサーのバイアスと励起のオプション、診断、デューティ・サイクルが含まれています。

AD4131-8により、連続変換を行いながら28.5μA(ゲイン = 1)や32.5μA(ゲイン = 128)の消費電流で低周波信号を計測できます。また、デューティ・サイクル・オプションを使用すると平均電流を更に下げることができます。AD4131-8では、8つの差動入力または16のシングル・エンド、あるいは疑似差動入力を構成でき、クロスポイント・マルチプレクサに接続して、任意の入力ペアをPGAやADCの測定チャンネルの入力にすることができます。

AD4131-8は、1.71V~3.6Vの単一アナログ電源電圧で動作するよう設計されています。バッテリを使用するアプリケーションでは、わずか1.71Vでの動作が可能で、バッテリ電圧が低下した場合もAFEが動作を継続できるため、システム寿命が延長されます。デジタル電源は1.65V~3.6Vの範囲で分割できます。

AD4131-8は以下に示す主要なアナログ機能を搭載しており、温度、負荷、圧力の計測に使用される変換器に簡単かつ効果的な方法で接続できます。

  • PGA:プログラマブルなゲイン(1~128)と低い入力電流での高入力インピーダンスにより、PGAは、抵抗ブリッジ、熱電対、測温抵抗体(RTD)などの変換器と小さい出力振幅で直接インターフェースを取ることができます。
  • 容量性PGAでは、全コモンモード入力範囲が使用でき、設計者は幅広い入力コモンモードを十分に検討できます。コモンモード入力範囲が広いと、全体的な分解能が向上し、レシオメトリック計測には非常に効果的です。
  • 低ドリフト高精度の電流源:IEXC0およびIEXC1は、2線、3線、4線RTDの励起電流源に使用します。励起電流の出力オプションには、100nA、10μA、20μA、50μA、100μA、150μA、200μAがあります。
  • ローサイド・パワー・スイッチ(PDSW)を使用し、変換と変換の間でブリッジ・センサーをパワーダウンします。PDSWはチャンネルごとにシーケンサ内で制御し、システム全体で最適なタイミングとエネルギーの節約を実現できます。また、消費電力が高めのアナログ・センサーを低消費電力システムで使用する際にもPDSWが役立ちます。
  • 熱電対における電圧バイアス(VBIAS電源によりチャンネルのコモンモード電圧をAVDD/2に設定):
  • このシーケンサを使用すると、有効化した事前構成済みの各チャンネルを予め指定した順序で変換できるため、変換器、システム・チェック、診断計測を組み合わせてインターリーブすることができます。このシーケンサによって、シリアル・インターフェースを介してデバイスと何度も通信する必要がなくなります。このシーケンサでは16個のチャンネルを構成し、それぞれについて、予め定義された8つのADCセットアップを通じてゲイン、フィルタのタイプ、出力データ・レート、バッファリング、タイミング、リファレンス・ソースを選択できます。

フロントエンド機能を高度に統合し、小型パッケージ・オプションと組み合わせることで、コンパクトなエンド・ソリューションを実現できます。例えば、AD4131-8は、内蔵のバッファを使用した外部差動リファレンスに対応することに加えて、低温度ドリフトのバンド・ギャップ・リファレンスを統合できます。

安全性が不可欠なアプリケーションの場合、AD4131-8は、バーンアウト電流を介した断線検出、内部温度センサー、リファレンス検出、アナログ入力の過電圧/低電圧の検出などの診断機能を備えています。デジタル・インターフェースには、巡回冗長性チェック(CRC)やシリアル・インターフェース・チェックなどの診断機能もあり、信頼性の高い通信リンクを実現できます。

アプリケーション

  • スマート・トランスミッタ
  • ワイヤレス・バッテリおよびハーベスタ駆動のセンサー・ノード
  • 携帯型計測器
  • 温度計測:熱電対、RTD、サーミスタ
  • 圧力計測:ブリッジ変換器
  • ヘルスケア、ウェアラブル

AD4131-8
PGA内蔵の32μA、超低消費電力、16ビット・シグマデルタADC
AD4131-8 Functional Block Diagram AD4131-8 Pin Configuration
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。


ドキュメント

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存/新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
チャージ・ポンプ 1
LTC1983 製造中 ThinSOTの100mA安定化チャージポンプ・インバータ
マイクロコントローラ 3
MAX32663A 製造中 超低電力ECG生体センサーハブ
MAX32655 新規設計に推奨 FPUベースのマイクロコントローラとBluetooth 5.2を備えた低消費電力Arm Cortex-M4プロセッサ
MAX32670 製造中 高信頼性、超低電力マイクロコントローラ、FPU内蔵Arm Cortex-M4プロセッサ駆動、産業およびIoT用
リニア・レギュレータ 2
ADP7182 新規設計に推奨 リニア・レギュレータ、-28 V / − 200 mA、低ノイズ
ADP150 製造中 リニア・レギュレータ、150mA、超低ノイズ、CMOS
電圧リファレンス 2
ADR3625 新規設計に推奨 高精度、マイクロパワー、大電流出力の電圧リファレンス
ADR391 製造中 電圧リファレンス、2.5V、高精度、マイクロパワー、低ノイズ、シャットダウン機能付
Modal heading
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

eval board
EVAL-AD4131-8

AD4131-8(フロント・エンド搭載の8チャンネル、超低消費電力、16ビット・シグマデルタADC)の評価用ボード

機能と利点

  • AD4131-8のフル機能評価用ボード
  • アナログ・デバイセズのシステム・デモンストレーション・プラットフォーム(EVAL-SDP-CK1Z)と組み合わせてのPC制御
  • 制御およびデータ分析(時間領域)用PCソフトウェア
  • スタンドアロン機能

製品詳細

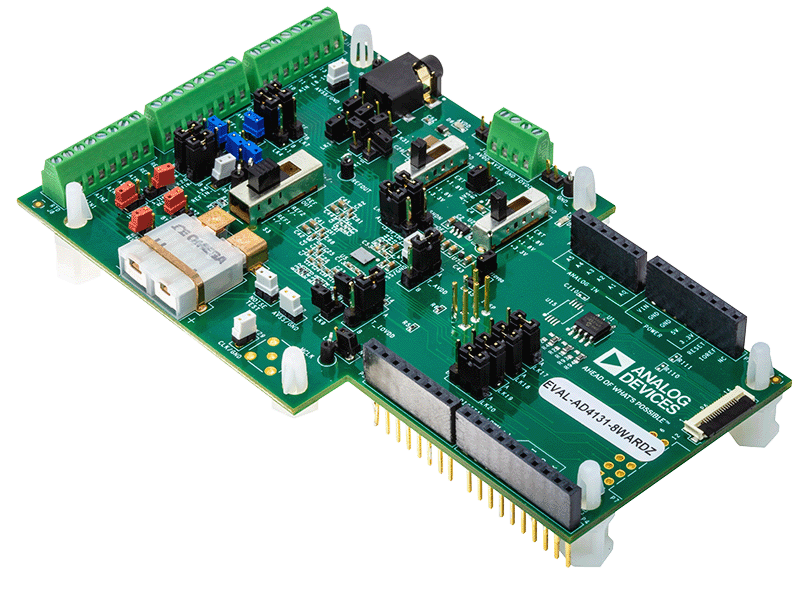

EVAL-AD4131-8WARDZ評価用キットには、16ビット、超低消費電力、低ノイズのA/Dコンバータ(ADC)であるAD4131-8が搭載されています。EVAL-AD4131-8WARDZボードは、EVAL-SDP-CK1Zマザーボードを介してPCのUSBポートに接続されます。PC経由の5V USB電源が3.3Vにレギュレートされ、AD4131-8に給電して必要なすべての部品をサポートするために使用されます。

AD4131-8 ACEプラグインでは、AD4131-8デバイス・レジスタ機能を詳細に設定できます。また、ADC性能評価に役立つDC時間領域分析を波形グラフ、ヒストグラム、関連するノイズ分析として提供します。

EVAL-AD4131-8WARDZは、AD4131-8 ADCの機能を評価するための評価用ボードです。ユーザPCソフトウェアの実行ファイルは、USBからEVAL-SDP-CK1Z(SDP)ボードを介してAD4131-8を制御します。

AD4131-8の全仕様は、この製品のデータシートに記載されています。EVAL-AD4131-8WARDZ評価用ボードを扱う際には、このユーザ・ガイドと併せてAD4131-8のデータシートを参照してください。

EVAL-AD4131-8
AD4131-8(フロント・エンド搭載の8チャンネル、超低消費電力、16ビット・シグマデルタADC)の評価用ボード

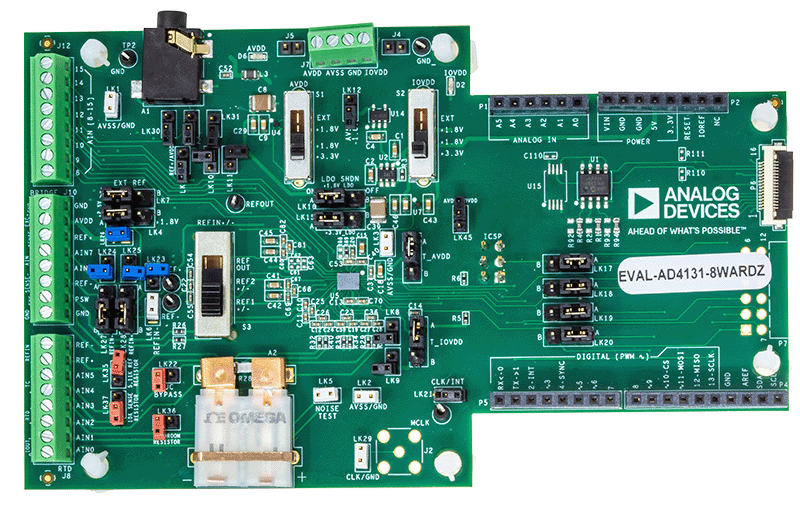

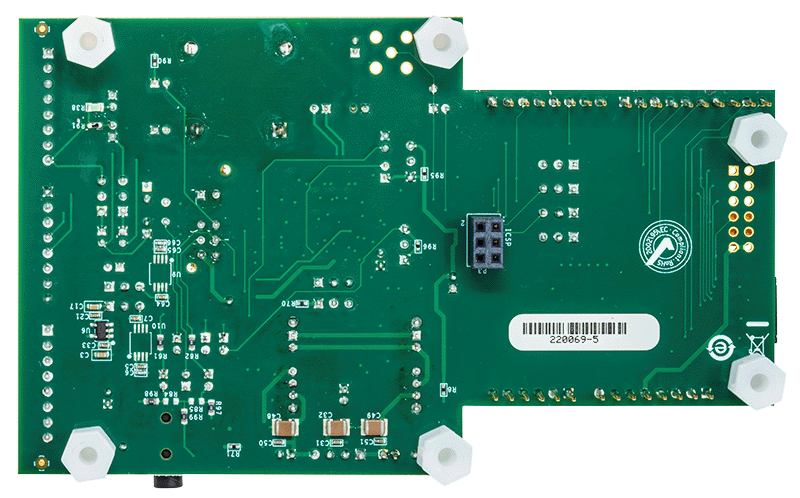

EVAL-AD4131-8WARDZ Evaluation Board EVAL-AD4131-8WARDZ Evaluation Board - Top View EVAL-AD4131-8WARDZ Evaluation Board - Bottom View Hardware Configuration, Setting up the EVAL-AD4131-8WARDZ Evaluation Board
