製品概要

機能と利点

A2Bバス機能
  • ライン・トポロジ
    • 単一マスタ、複数スレーブ
    • ノード間は最大15m、ケーブル全長は最大40m
  • 遠距離通信
    • 同期データ
      • マルチチャンネルI2S/TDM - I2S/TDM
      • クロック同期、すべてのノードで位相をアライン
      • 低遅延スレーブ間通信
    • 制御およびステータス情報I2C - I2C
    • 遠距離GPIO
  • バス電源またはローカル電源スレーブ・ノード
  • SigmaStudio®グラフィカル・ソフトウェア・ツールを使用して設定可能
A2Bトランシーバー機能
  • A2Bバス・ミッド・ライン・スレーブ
  • I2Cインターフェース
  • PDMインターフェース
    • 4個の高ダイナミック・レンジ・マイクロフォン入力
    • プログラマブル・サンプリング・レート
    • 24ビットPCM復調を実行
  • トランシーバーごとに一意のIDレジスタ
  • クロスオーバーまたは直線ケーブルのサポート
  • EMC性能を最適化するプログラマブル設定

製品概要

A2B®(オートモーティブ・オーディオ・バス)には、ノード間が最大15mの長距離マルチチャンネルI2S/TDMリンクが装備されています。双方向同期パルス・コード変調(PCM)データ(デジタル・オーディオなど)、クロック、同期信号を1本のワイヤ・ペアに埋め込みます。A2Bでは、直接ポイントtoポイント接続がサポートされ、様々な場所にある複数のデイジーチェーン・ノードが、時分割マルチプレクサ・チャンネル・コンテンツを提供したり、利用したりできます。

A2Bは、単一マスタ、複数スレーブのシステムであり、ホスト・コントローラにあるトランシーバーがマスタになります。マスタ・トランシーバーは、すべてのスレーブ・ノードのクロック、同期、フレーミングを生成し、設定とリードバックのために制御バス(I2C)経由でプログラマブルです。この制御バスの延長部分がA2Bデータ・ストリームに埋め込まれており、スレーブ・トランシーバー上のレジスタおよびステータス情報への直接アクセスが可能になります。また、I2CおよびI2C間の遠距離通信も可能になります。

トランシーバーは、マルチチャンネルI2S/TDMインターフェースを通じて、汎用デジタル・シグナル・プロセッサ(DSP)、フィールド・プログラマブル・ゲート・アレイ(FPGA)、特定用途向け集積回路(ASIC)、マイクロフォン、A/Dコンバータ(ADC)、D/Aコンバータ(DAC)、コーデックに直接接続できません。最大4個のPDMデジタル・マイクロフォンに直接接続するためのPDMインターフェースも用意されています。

最後の点として、トランシーバーではA2Bバス給電機能もサポートされています。この機能では、マスタ・ノードが、通信リンクに使用されるのと同じデイジーチェーン・ツイスト・ペア・ワイヤ・ケーブルを介して電圧と電流をスレーブ・ノードに供給するため、バス給電スレーブ・ノードに電源が必要なくなります。

表1. 製品比較ガイド
機能 AD2420(W) AD2426(W) AD2427(W) AD2428(W) AD2429(W)
マスタ/スレーブ機能 スレーブ スレーブ スレーブ 両方 マスタ
機能TRXブロック Aのみ Aのみ A + B A + B Bのみ
I2S/TDMのサポート いいえ いいえ いいえ はい はい
PDMマイクロフォン入力 マイク2個 マイク4個 マイク4個 マイク4個 マイク4個
サポートされるスレーブ数 N/A N/A N/A 最大10 最大2
最大ノード間ケーブル長 5m 15m 15m 15m 5m

追加の製品情報やテクニカル・サポートについては、最寄りの認定アナログ・デバイセズ販売代理店にお問い合わせください。

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

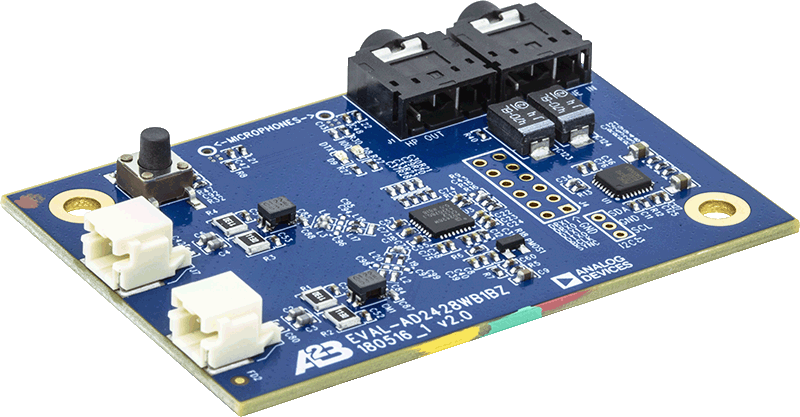

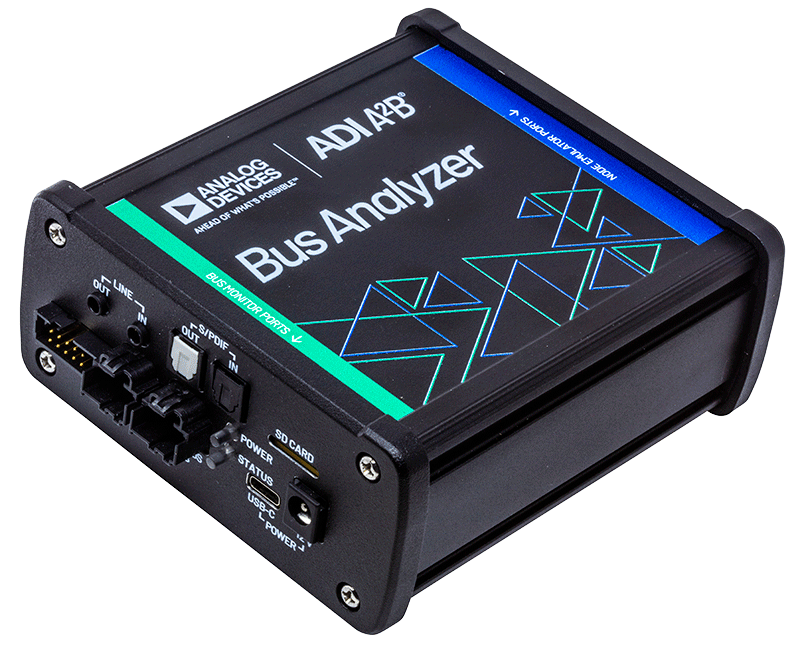

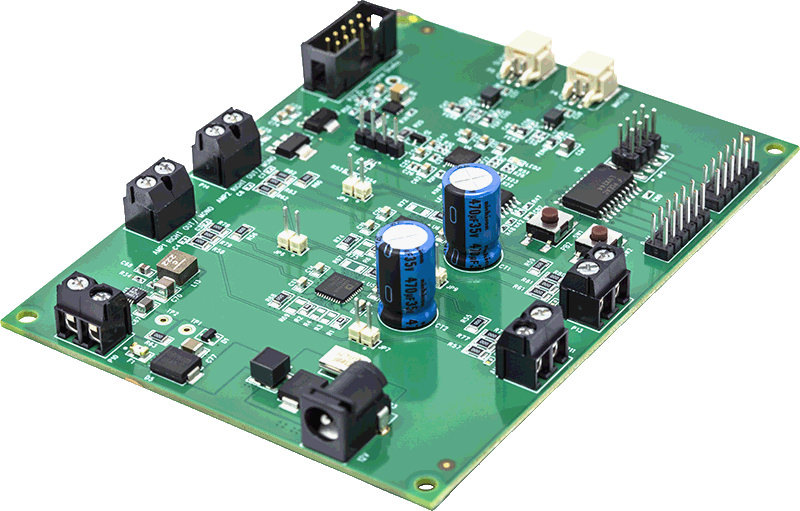

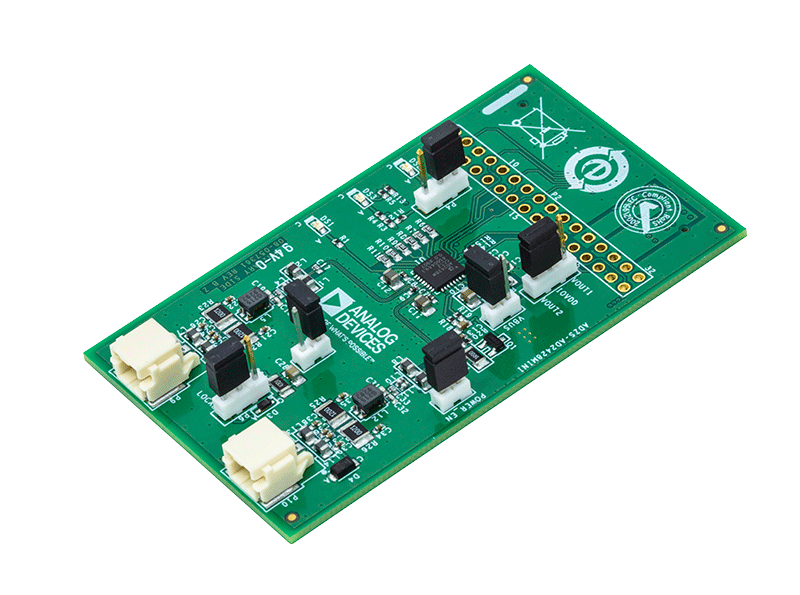

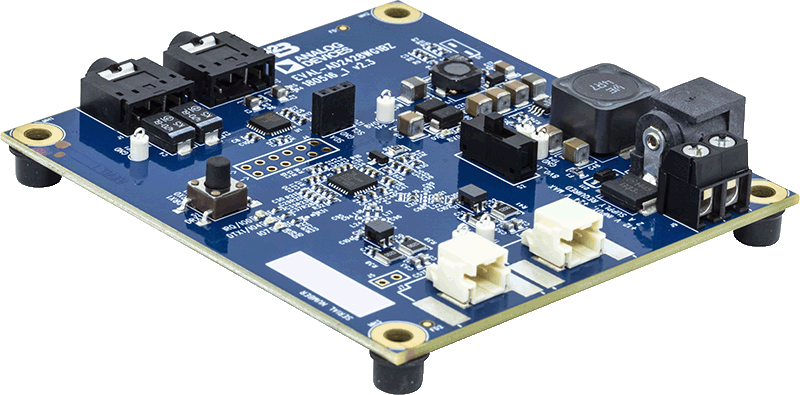

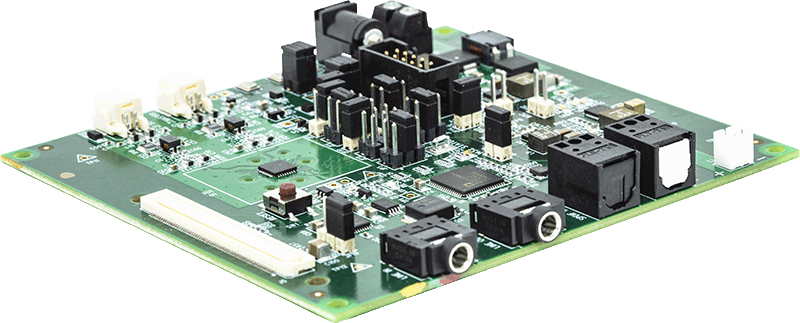

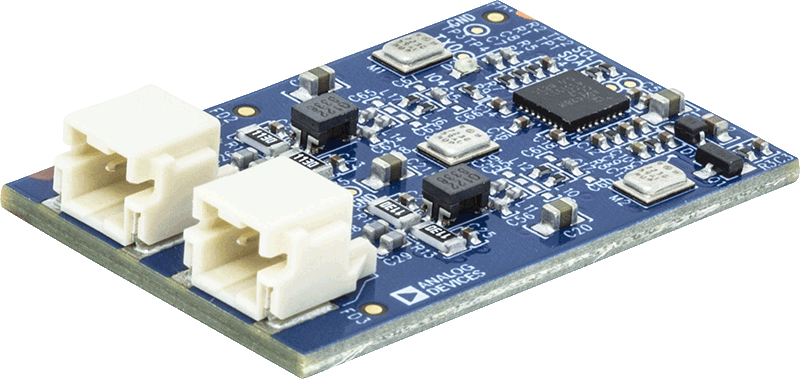

評価キット (7)
