MAX17504

4.5V~60V、3.5A、高効率、同期整流ステップダウンDC-DCコンバータ、補償内蔵

すべて表示 showmore-icon

業界唯一60V、3.5A内部FET同期整流バックコンバータ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.69
特長
  • 外付け部品の排除による総コストの削減
    • ショットキーなしの同期動作による高効率とコスト削減
    • 内部補償によってすべての出力電圧で安定した動作
    • 全セラミックコンデンサソリューション:わずか8つの外付け部品による超小型レイアウト
  • DC-DCレギュレータの在庫数を削減
    • 広い入力電圧範囲:4.5V~60V
    • 出力電圧:0.9V~90% VIN
    • 全温度範囲で最大3.5Aを供給
    • 外部同期によって調整可能な周波数:100kHz~2.2MHz
    • MAX17504Sはより高い周波数動作を実現
    • 5mm x 5mmの20ピンTQFNパッケージで提供
  • 消費電力を低減
    • ピーク効率:90%以上
    • PFMおよびDCMモードによって軽負荷時の高効率を実現
    • シャットダウン電流:2.8µA (typ)
  • 高信頼性動作
    • ヒカップモード電流制限とオートリトライ起動
    • 出力電圧監視内蔵(オープンドレインアクティブローRESET端子)
    • 抵抗で設定可能なEN/UVLOスレッショルド
    • 可変ソフトスタートとプリバイアス起動
    • 高い工業用周囲動作温度範囲:-40℃~+125℃/ジャンクション温度範囲:-40℃~+150℃
製品概要
show more Icon

デュアルMOSFET内蔵の高効率、高電圧、同期整流ステップダウンコンバータのMAX17504/MAX17504Sは、4.5V~60V入力で動作します。このデバイスは、最大3.5Aで0.9V~90% VIN出力電圧を供給します。全出力電圧範囲での内部補償によって、外付け部品が不要です。-40℃~+125℃でのフィードバック(FB)のレギュレーション精度は±1.1%です。このデバイスは、エクスポーズドパッドを備えた鉛(Pb)フリーの小型(5mm x 5mm) TQFNパッケージで提供されます。シミュレーションモデルが利用可能です。

このデバイスは、ピーク電流モード制御アーキテクチャを採用し、MODE機能を使用してパルス幅変調(PWM)、パルス周波数変調(PFM)、または断続モード(DCM)制御方式でデバイスを動作させることができます。PWM動作は、全負荷にわたって一定の周波数動作を提供するため、スイッチング周波数に敏感なアプリケーションで役立ちます。PFM動作は、負のインダクタ電流をディセーブルにし、さらに軽負荷時にはパルスをスキップして高効率を実現します。DCMは、軽負荷時に、パルスのスキップではなく、負のインダクタ電流をディセーブルにするだけで、PFMモードよりもさらに軽負荷まで一定の周波数動作を提供します。DCM動作は、PWMモードとPFMモードの間に位置する効率性能を提供します。MAX17504Sは、より低い最小オン時間を提供しより高いスイッチング周波数とより小型のソリューションサイズを実現します。

設定可能なソフトスタート機能によって、入力の突入電流を低減することができます。また、所望の入力電圧レベルでデバイスをオンにすることができる出力イネーブル/低電圧ロックアウト端子(EN/UVLO)も備えています。出力電圧の安定化を問題なく達成すると、オープンドレインアクティブローRESET端子は、遅延を備えたパワーグッド信号をシステムに提供します。

アプリケーション

  • 基地局電源
  • 分散電源レギュレーション
  • 汎用PoL (Point-of-Load)
  • 高電圧シングルボードシステム
  • 産業用電源
  • ACアダプタトランスレギュレーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.69

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX17504ATP+
  • HTML
  • HTML
MAX17504ATP+T
  • HTML
  • HTML
MAX17504SATP+
  • HTML
  • HTML
MAX17504SATP+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

3 11, 2019

- 1716

WAFER FAB

MAX17504ATP+

製造中

MAX17504ATP+T

製造中

MAX17504SATP+

製造中

3 12, 2018

- 1745

ASSEMBLY

MAX17504ATP+

製造中

MAX17504ATP+T

製造中

MAX17504SATP+

製造中

6 20, 2016

- 1612

ASSEMBLY

MAX17504ATP+

製造中

MAX17504ATP+T

製造中

4 20, 2015

- 1483B_AMENDED

WAFER FAB

MAX17504ATP+

製造中

MAX17504ATP+T

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

3 11, 2019

- 1716

arrow down

WAFER FAB

MAX17504ATP+

製造中

MAX17504ATP+T

製造中

MAX17504SATP+

製造中

3 12, 2018

- 1745

arrow down

ASSEMBLY

MAX17504ATP+

製造中

MAX17504ATP+T

製造中

MAX17504SATP+

製造中

6 20, 2016

- 1612

arrow down

ASSEMBLY

MAX17504ATP+

製造中

MAX17504ATP+T

製造中

4 20, 2015

- 1483B_AMENDED

arrow down

WAFER FAB

MAX17504ATP+

製造中

MAX17504ATP+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 3

MAX17504EVKITA

3.3V出力電圧アプリケーションのMAX17504の評価キット

zoom

MAX17504EVKITA

3.3V出力電圧アプリケーションのMAX17504の評価キット

3.3V出力電圧アプリケーションのMAX17504の評価キット

機能と利点

  • 入力動作電源:5V~60V
  • 出力電圧:3.3V
  • 出力電流:3.5A (max)
  • スイッチング周波数:450kHz
  • イネーブル/UVLO入力、抵抗で設定可能なUVLOスレッショルド
  • 調整可能なソフトスタート時間
  • MODEピンでPWM、PFM、DCMのいずれかのモードを選択
  • オープンドレイン、アクティブローのRESET出力
  • 外部周波数同期
  • 過電流および過熱保護
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX17504 3.3V出力の評価キット(EVキット)は、高電圧、高効率、同期整流ステップダウンDC-DCコンバータのMAX17504を評価するための実証済みデザインを提供します。このEVキットは、最大3.5Aの負荷電流で3.3V出力にあらかじめ設定され、最適な効率と部品サイズを実現するために450kHzのスイッチング周波数を備えています。このEVキットは、調整可能な入力低電圧ロックアウト、調整可能なソフトスタート、オープンドレインのアクティブローRESET信号、外部周波数同期を特長としています。

アプリケーション

  • 基地局電源
  • 分散電源レギュレーション
  • 汎用PoL (Point-of-Load)
  • 高電圧シングルボードシステム
  • 産業用電源
  • ACアダプタトランスレギュレーション

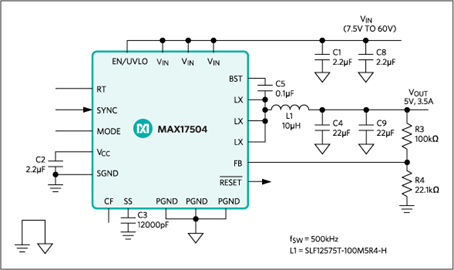

MAX17504EVKITB

5V出力電圧アプリケーションのMAX17504の評価キット

zoom

MAX17504EVKITB

5V出力電圧アプリケーションのMAX17504の評価キット

5V出力電圧アプリケーションのMAX17504の評価キット

機能と利点

  • 動作入力電源:7.5V~60V
  • 出力電圧:5V
  • 出力電流:3.5A (max)
  • スイッチング周波数:500kHz
  • イネーブル/UVLO入力、抵抗設定可能なUVLOスレッショルド
  • 調整可能なソフトスタート時間
  • MODEピンでPWM、PFM、DCMのいずれかのモードを選択
  • オープンドレイン、アクティブローのRESET出力
  • 外部周波数同期
  • 過電流および過熱保護
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX17504 5V出力の評価キット(EVキット)は、高電圧、高効率、同期整流ステップダウンDC-DCコンバータのMAX17504を評価するための実証済みデザインを提供します。このEVキットは最大3.5Aの負荷電流で5V出力にあらかじめ設定され、最適な効率と部品サイズを実現するために500kHzのスイッチング周波数を備えています。このEVキットは、調整可能な入力低電圧ロックアウト、調整可能なソフトスタート、オープンドレインのアクティブローRESET信号、外部周波数同期を特長としています。

アプリケーション

  • 基地局電源
  • 分散電源レギュレーション
  • 汎用PoL (Point-of-Load)
  • 高電圧シングルボードシステム
  • 産業用電源
  • ACアダプタトランスレギュレーション

MAX17504EVKITBE

5V出力電圧アプリケーションのMAX17504の評価キット

zoom

MAX17504EVKITBE

5V出力電圧アプリケーションのMAX17504の評価キット

5V出力電圧アプリケーションのMAX17504の評価キット

機能と利点

  • 動作入力電源:7.5V~60V
  • 設定出力電圧:5V (3.5A負荷電流)
  • スイッチング周波数:500kHz
  • イネーブル/UVLO入力、抵抗で設定可能なUVLOスレッショルド
  • 調整可能なソフトスタート時間
  • MODE端子でPWM、PFM、DCMのいずれかのモードを選択
  • オープンドレインアクティブローRESET出力
  • 外部クロック同期
  • 過電流および過熱保護
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
  • CISPR22(EN55022) Class B伝導および電磁放射に適合

製品の詳細

MAX17504EVKITBE#評価キット(EVキット)は、高電圧、高効率、同期整流ステップダウンDC-DCコンバータのMAX17504を評価するための実証済みデザインを提供します。このEVキットは最大3.5Aの負荷電流で5V出力にプリセットされ、最適な効率と部品サイズを実現するために500kHzのスイッチング周波数を備えています。このEVキットは調整可能な入力低電圧ロックアウト、調整可能なソフトスタート、オープンドレインアクティブローRESET信号、および外部クロック同期を備えています。また、このEVキットは伝導、放射EMI、および熱性能を最適化した、優れたレイアウト例を提供します。ICの利点および特長の詳細については、MAX17504のデータシートを参照してください。

アプリケーション

  • 基地局電源
  • 分散電源レギュレーション
  • 汎用PoL (Point-of-Load)
  • 高電圧シングルボードシステム
  • 産業用電源
  • ACアダプタトランスレギュレーション
ツールおよびシミュレーション

ツールおよびシミュレーション 3

リファレンス・デザイン

リファレンス・デザイン 4

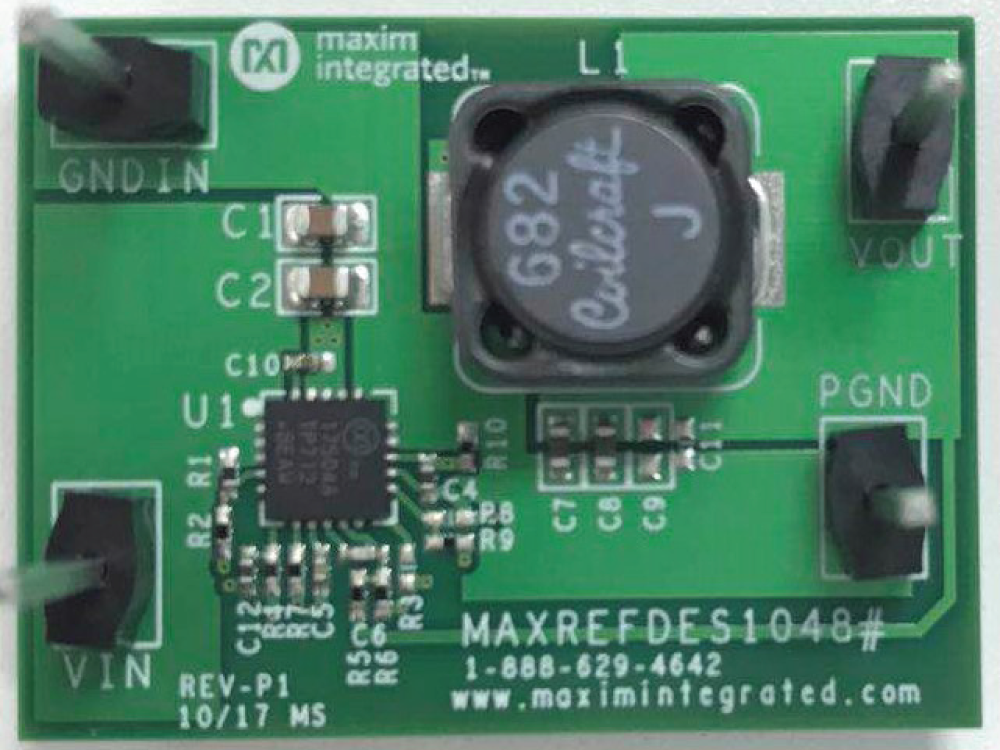

MAXREFDES1048

Two-Layer Board, 3.3V/3A, Wide-Input, Synchronous, Step-Down DC-DC Converter Using the MAX17504

zoomopens a dialog

MAXREFDES1048

Two-Layer Board, 3.3V/3A, Wide-Input, Synchronous, Step-Down DC-DC Converter Using the MAX17504

Two-Layer Board, 3.3V/3A, Wide-Input, Synchronous, Step-Down DC-DC Converter Using the MAX17504

機能と利点

  • Eliminates External Components and Reduces Total Cost
  • Reduces Number of DC-DC Regulators to Stock
  • Reduces Power Dissipation
  • Operates Reliably
詳細なリファレンス・デザインを表示 external link

使用製品 1

設計および組み込みツール

pdf icon

ZIP

2.28 M

maxrefdes37fig00

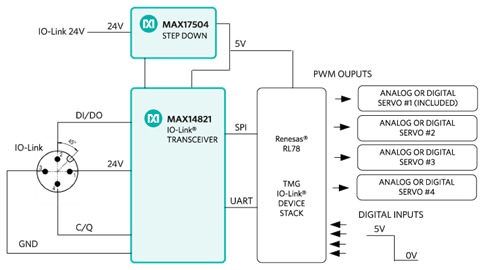

IO-Linkクワッド・サーボ・ドライバ

zoomopens a dialog

MAXREFDES37

IO-Linkクワッド・サーボ・ドライバ

IO-Linkクワッド・サーボ・ドライバ

機能と利点

  • 5V PWM出力×4
  • 5Vデジタル入力×5
  • サーボ電源:5V/3.4V
  • IO-Linkバージョン1.1に準拠
  • IEC 61131-9
  • TMG TEデバイス・スタック
  • 下記に準拠した過渡電圧サプレッサ(TVS)ダイオード
  • IEC 61000-4-2(ESD)
  • IEC 61000-4-4(EFT)
詳細なリファレンス・デザインを表示 external link

使用製品 2

設計および組み込みツール

pdf icon

ZIP

1.4 M

maxrefdes1050 image 1

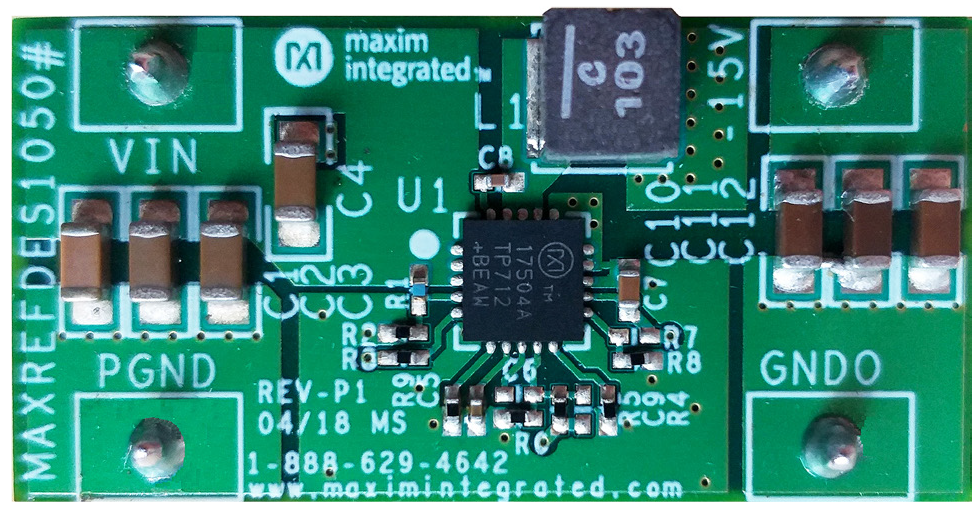

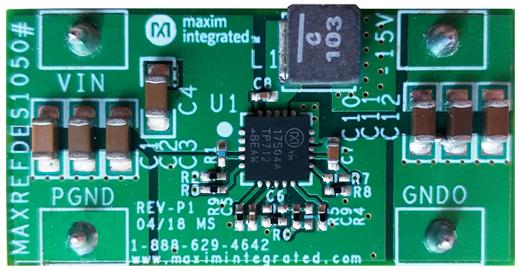

15V/1.5A Buck-Boost DC-DC Converter Using the Step-Down Controller MAX17504

maxrefdes1049 image 1

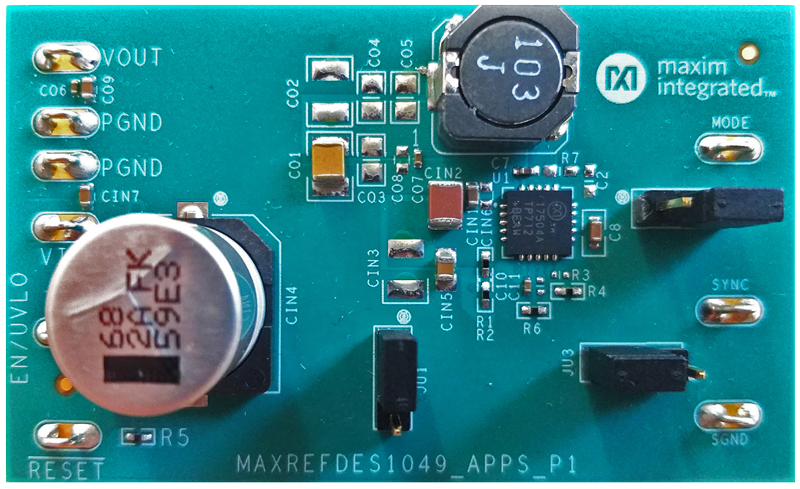

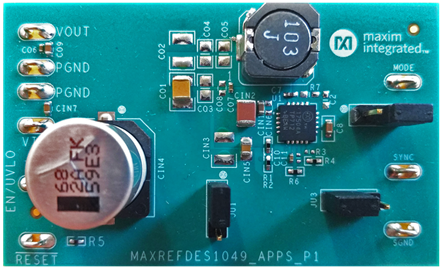

Low EMI, 5V/3.5A, Synchronous Buck DC-DC Converter Using the MAX17504
