LTM4693

超薄型低VIN、2A昇降圧μModuleレギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$4.15
特長
  • 広い入力電圧範囲:2.6V~5.5V
  • 可変出力電圧範囲:1.8V~5.5V
  • VIN ≥ VOUT(降圧モードおよび昇降圧モード)での2Aの連続出力電流、VIN < VOUT(昇圧モード)での最小1Aの連続出力電流。
  • 低リップル昇降圧アーキテクチャ
  • プログラマブルなソフト・スタートおよびVIN UVLO
  • 軽負荷状態での高効率を実現するバースト・モードIQ 15μA
  • 超薄型、小型の表面実装フットプリント
  • 3.5mm × 4mm × 1.25mm LGAパッケージ
製品概要
show more Icon

LTM4693は、超薄型で高効率の2A昇降圧μModule® DC/DCコンバータで、出力電圧よりも大きい、小さい、または等しい入力電圧で動作します。パッケージには、スイッチング・コントローラ、パワーMOSFET、インダクタ、その他の部品が含まれています。LTM4693の高度なトポロジにより、すべての動作モードで連続転送が実現します。2.6V~5.5VのVIN動作は、代表的な3.3Vと5Vを含む、様々な電源に対応します。1.8V~5.5Vの範囲の出力電圧は、外付け抵抗を使用して設定します。代表的なアプリケーションでは、必要な外付け部品はごくわずかです。

選択可能なBurst Mode®動作は、静止電流を15μAに低減し、負荷範囲全体を通じて高効率を実現します。アプリケーションを高効率用に最適化するために、スイッチング周波数は、1MHz~4MHzの間でプログラムでき、ノイズに敏感な回路用の外部クロックに同期できます。

LTM4693は、超薄型の3.5mm × 4mm × 1.25mmのLGAパッケージで提供されます。LTM4693は鉛フリーでRoHSに準拠しています。

アプリケーション

  • テレコム、データコム(光モジュール)、および産業用機器
  • 医療用および産業用機器
  • ワイヤレスRFトランスミッタ
  • バッテリ駆動のシステム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$4.15

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTM4693EV#PBF
  • HTML
  • HTML
LTM4693IV#PBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

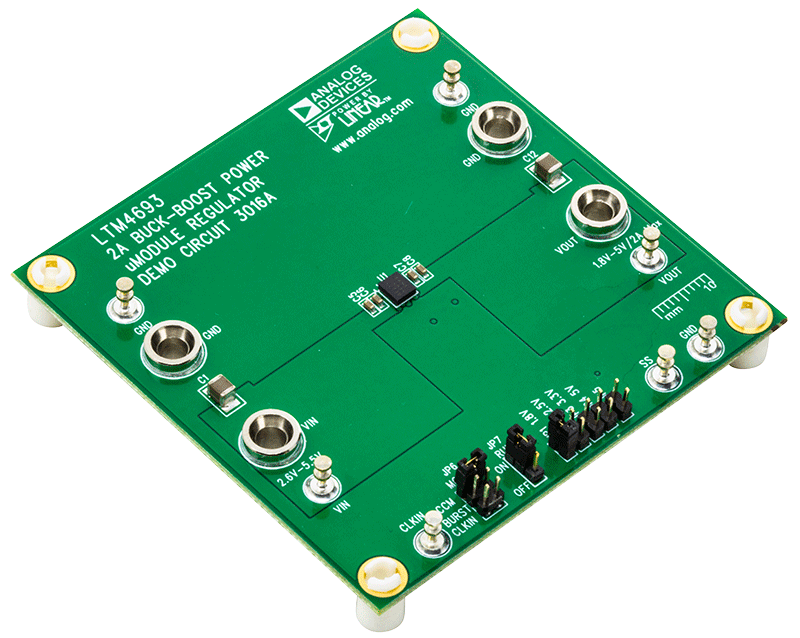

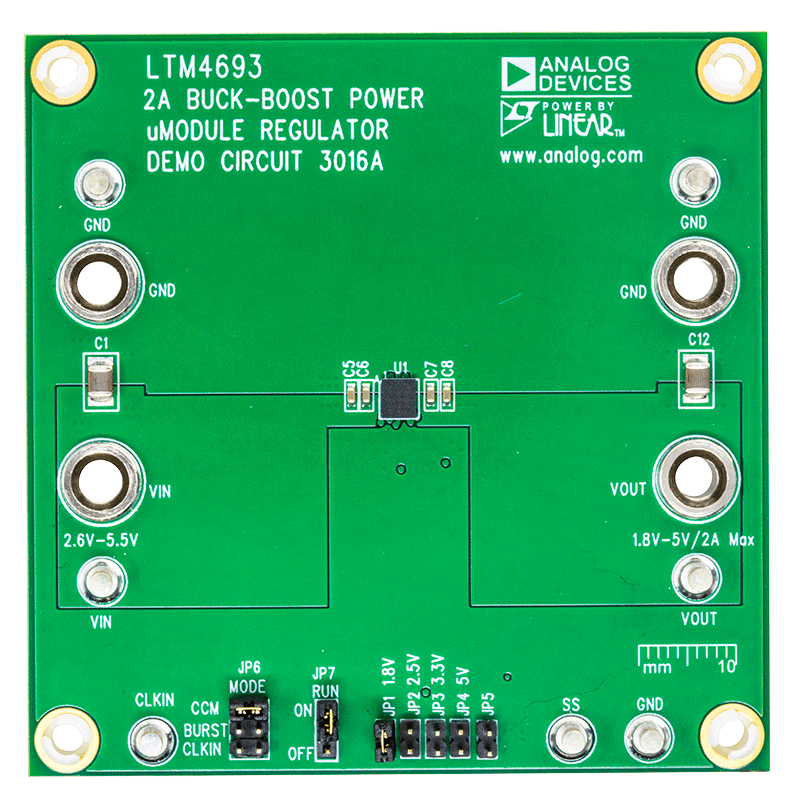

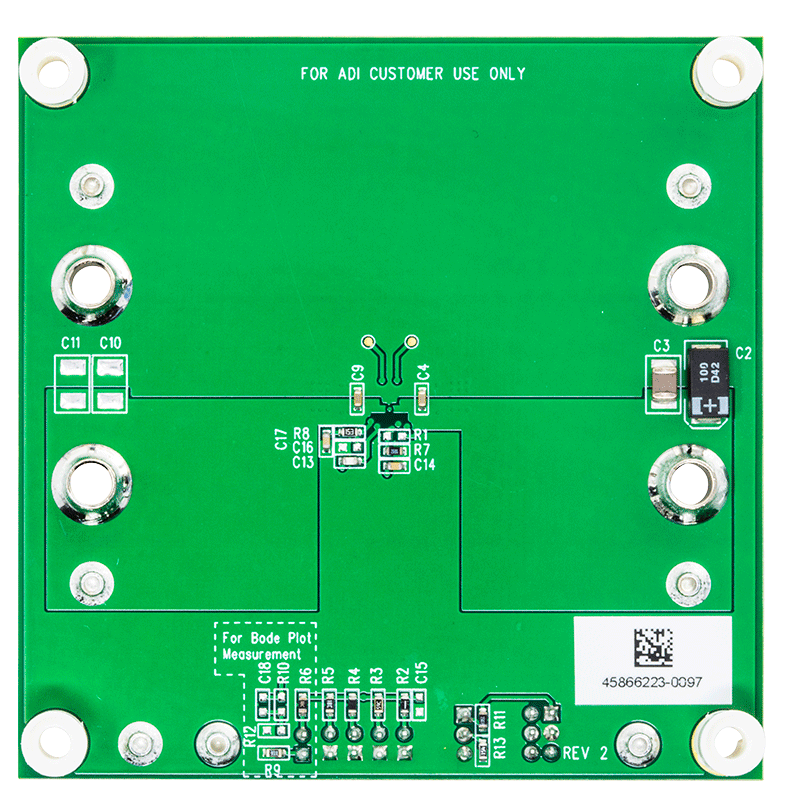

DC3016A

LTM4693 | 2.6V~5.5V入力、1.8V~5V出力の超薄型2A昇降圧μModuleレギュレータ

zoom

DC3016A

LTM4693 | 2.6V~5.5V入力、1.8V~5V出力の超薄型2A昇降圧μModuleレギュレータ

LTM4693 | 2.6V~5.5V入力、1.8V~5V出力の超薄型2A昇降圧μModuleレギュレータ

製品の詳細

デモ回路DC3016Aは昇降圧電源であり、LTM4693、超薄型、高効率、2A昇降圧μModule®レギュレータを備えています。LTM4693は、入力電圧を上回っている、下回っている、同等である出力電圧を調整します。このデモ回路は、入力電圧2.6V~5.5V、最大負荷2Aで、選択可能な1.8V、2.5V、3.3V、5Vの出力電圧を実現するように設計されています。特定のVIN、VOUT、および熱条件ではディレーティングが必要な場合があります。

このデモ・ボードには、コンバータのCCMまたはバースト・モード®動作を可能にするモード・セレクタが内蔵されています。外部クロックへの同期も可能です。スイッチング周波数は、抵抗を使用して1MHz~4MHzの範囲で調整できます。また、外部コンデンサによって、ソフト・スタート時間を設定することができます。LTM4693のデータシートには、これらの機能、動作、およびアプリケーションの詳細がすべて記載されています。このデータシートは必ず、デモ回路3016Aのクイック・スタート・ガイドと併せて参照してください。

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

リファレンス・デザイン

リファレンス・デザイン 1

Figure 1. CN0551 Simplified Block Diagram

過熱管理機能付きの USB 駆動、433.92MHz RF パワー・アンプ ※Rev.0 を翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

CN0551

過熱管理機能付きの USB 駆動、433.92MHz RF パワー・アンプ ※Rev.0 を翻訳したものです。最新版は英語資料をご覧ください。

CN0551

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
過熱管理機能付きの USB 駆動、433.92MHz RF パワー・アンプ ※Rev.0 を翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • ゲイン:+35dB
  • 433MHz ISM帯域向けに最適化
  • 入出力インピーダンス・マッチング:50Ω
  • 過熱モニタリング
  • 自動サーマル遮断・起動
詳細なリファレンス・デザインを表示 external link
