LTM4671

クワッド DC/DC µ設定可能デュアル 12A、デュアル 5A 出力アレイ付きモジュール・レギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$32.35
特長
  • デュアル 12A およびデュアル 5A 出力付きクワッド出力降圧µ モジュール®レギュレータ
  • 広い入力電圧範囲:3.1V ~ 20V
  • デュアル12A DC出力、0.6V〜3.3V
  • デュアル 5A DC 出力、0.6V〜5.5V
  • 最大7W電力消費 (TA = 60°C, 200LFM No Heat Sink)No Sink)
  • ±1.5% ​全出力電圧レギュレーション
  • デュアル差動センシング・アンプ
  • 電流モード制御、高速過渡応答
  • 高出力電流の並列接続が可能
  • 選択可能バースト・モード®動作
  • 出力電圧トラッキング
  • 内部温度検知ダイオード出力
  • 外付け周波数同期
  • 過電流、電流および温度からの保護
  • 9.5 mm × 16 mm × 4.72 mm BGA パッケージ
製品概要
show more Icon

LTM4671 はクワッドDC/DC出力降圧µ モジュール(マイクロモジュール)レギュレータで、12A とデュアル 5A 出力を提供します。パッケージには、スイッチング・コントローラ、パワー電界効果トランジスタ、インダクタ、その他の部品が含まれています。LTM4671 は 3.1 V ~ 20 V の入力電圧範囲で動作し、2つの 12A チャンネル用に 6 V ~ 3.3 V、2 つの 5A チャンネル用に 0.6 V ~ 5.5 V の出力電圧範囲をサポートし、それぞれ 1 本の外部抵抗で設定することができます。​必要なのはバルク入出力コンデンサのみです。

故障保護機能には、過電圧、過電流と過熱の保護が含まれます。LTM4671 は、9.5 mm × 16 mm × 4.72 mm BGA パッケージで提供されます。


アプリケーション

  • マルチレール・ポイント・オブ・ロード・レギュレーション
  • FPGA、DSP および ASIC アプリケーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$32.35

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTM4671EY#PBF
  • HTML
  • HTML
LTM4671IY#PBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

1 27, 2021

- 20_0380

LTM4671 Notification of Qualification of New Mold Compound

2 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

1 27, 2021

- 20_0380

arrow down

LTM4671 Notification of Qualification of New Mold Compound

2 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC2659A

LTM4671デモ用ボード | クワッド出力(デュアル12A、デュアル5A)降圧μModuleレギュレータ

zoom

DC2659A

LTM4671デモ用ボード | クワッド出力(デュアル12A、デュアル5A)降圧μModuleレギュレータ

LTM4671デモ用ボード | クワッド出力(デュアル12A、デュアル5A)降圧μModuleレギュレータ

製品の詳細

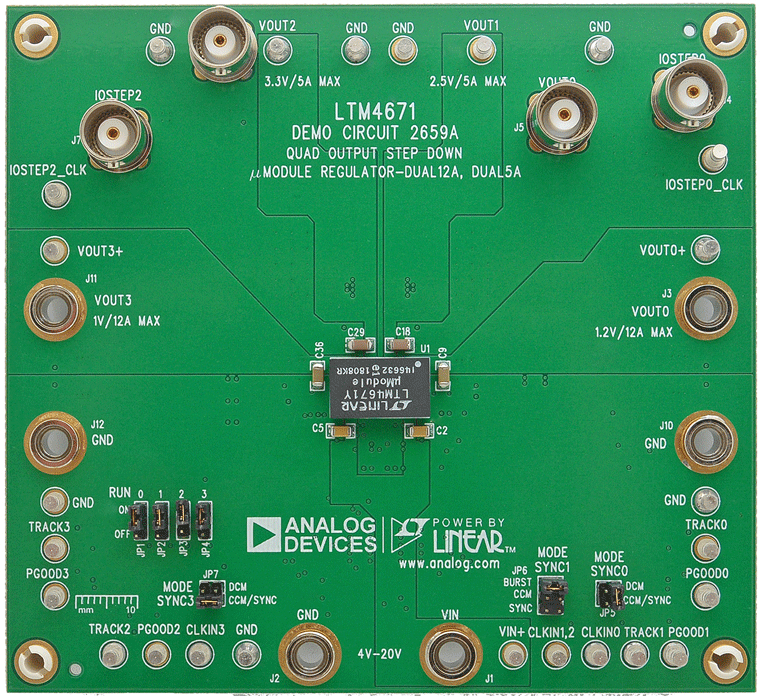

デモ回路2659Aでは、高性能・高効率4出力降圧レギュレータであるLTM4671 µModule®レギュレータが使用されています。LTM4671EYは、3.6V~20Vの入力電圧範囲で動作し、2つの高電流レールからそれぞれ最大12A、2つの低電流レールからそれぞれ最大5Aを供給することができます。2つの高電流レールの出力電圧は0.6V~3.3Vで設定可能で、2つの低電流レールの出力電圧は0.6V~5.5Vでプログラマブルです。高電流レール、低電流レールはそれぞれ並列に接続でき、高レール電流条件を満たすことができます。LTM4671EYは、熱強化型16mm × 9.5mm × 4.82mm BGAパッケージにすべての機能を完備したマルチ出力DC/DCポイント・オブ・ロード・レギュレータで、ほんの数個の入出力コンデンサしか必要としません。TRACK/SSピンを通じて、電源シーケンシング用の出力電圧トラッキングを利用できます。TSENSEおよびTMONピンを通じて、温度検出オプションを利用できます。CLKINピンを通じて外部クロック同期を利用可能で、CLKOUTピンでオプションの追加モジュール位相の同期を利用できます。デモ回路2659Aを使用または変更する場合は、このデモ・マニュアルと併せてLTM4671データシートを参照してください。
