LTC4296-1

新規設計に推奨

5ポートSPoE PSEコントローラ

データシート (Rev. A)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • IEEE 802.3cg準拠のSPoE PSE
  • 5つの独立したPSEポート
  • 広い入力電源動作範囲：6V～60V
  • 調整可能なソースおよびリターン電子回路ブレーカ
  • 入力電源電流：スリープ状態で52μA（代表値）、ディスエーブル状態で51μA（代表値）
  • チャージ・ポンプにより外付けハイサイドNチャンネルMOSFETの導通強化
  • 外部マイクロコントローラとの間でSCCPをサポート
  • PEC付きSPIバス・インターフェース
  • 電圧、電流、温度の遠隔測定
  • ポートごとのパワーグッド・コンパレータ
  • PDスリープ、ウェイクアップ、およびウェイクアップ・フォワーディングのサポート
  • 48ピン、7mm × 7mm、QFNパッケージを採用

LTC4296-1は、IEEE 802.3cg準拠の5ポート、シングルペアPower over Ethernet（SPoE）給電デバイス（PSE）コントローラです。SPoEは、標準化された電力とイーサネット・データをシングルペア・ケーブルで伝送することで、システムの設計と設置を簡素化します。LTC4296-1は、24Vまたは54Vシステムでの802.3cg受電デバイス（PD）との相互運用性が確保されています。LTC4296-1は、ドレインとソース間のオン抵抗（RDS(ON)）が低い外付けNチャンネル金属酸化膜半導体電界効果トランジスタ（MOSFET）を使用して電力を供給することで、電圧降下を最小限に抑え、アプリケーションの堅牢性を確保します。

フォールドバック付きアナログ電流制限（ACL）を備えたハイサイド回路ブレーカにより、制御された突入電流保護／短絡保護を実現します。オプションのローサイド回路ブレーカにより、負の出力をバックフィード障害や非絶縁アプリケーションでの地絡から保護します。シリアル通信分類プロトコル（SCCP）およびMaintain Full Voltage Signature（MFVS）を使用したPD分類により、PDが存在するときのみケーブルに最大動作電圧が印加されます。SWxピンでは、検出および分類中にポート電力スナバが切断されます。PDで開始されるスリープとウェイクアップがサポートされます。WAKEUPピンはウェイクアップ・フォワーディングをサポートします。パケット・エラー・コード（PEC）保護付きのシリアル・ペリフェラル・インターフェース（SPI）バス・インターフェースを介して、遠隔測定、ステータス、およびソフトウェア制御機能にアクセスできます。

LTC4296-1は10BASE-T1Lコントローラおよびスイッチに対して多様なSPoE、PSEソリューションを提供し、アナログ・デバイセズの10BASE-T1Lトランシーバー・ポートフォリオと簡単に統合できます。これには、ADIN1100（物理層、PHY）、ADIN1110（MACPHY）、ADIN2111（2ポート・スイッチ）などが含まれます。

アプリケーション

  • 運用および制御技術（OT）システム
  • 建物や工場のオートメーション・システム
  • フィールド機器およびスイッチ
  • セキュリティ・システム
  • 交通管制システム
LTC4296-1
5ポートSPoE PSEコントローラ

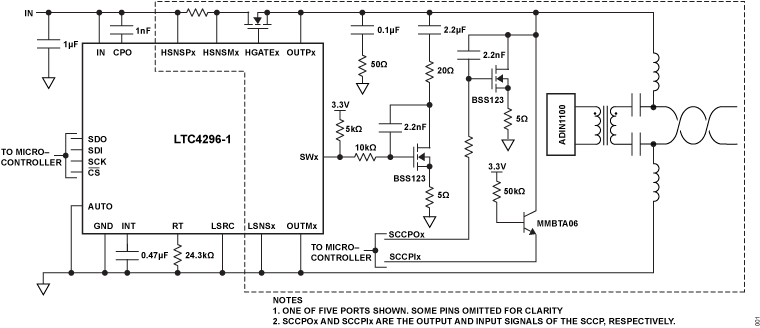

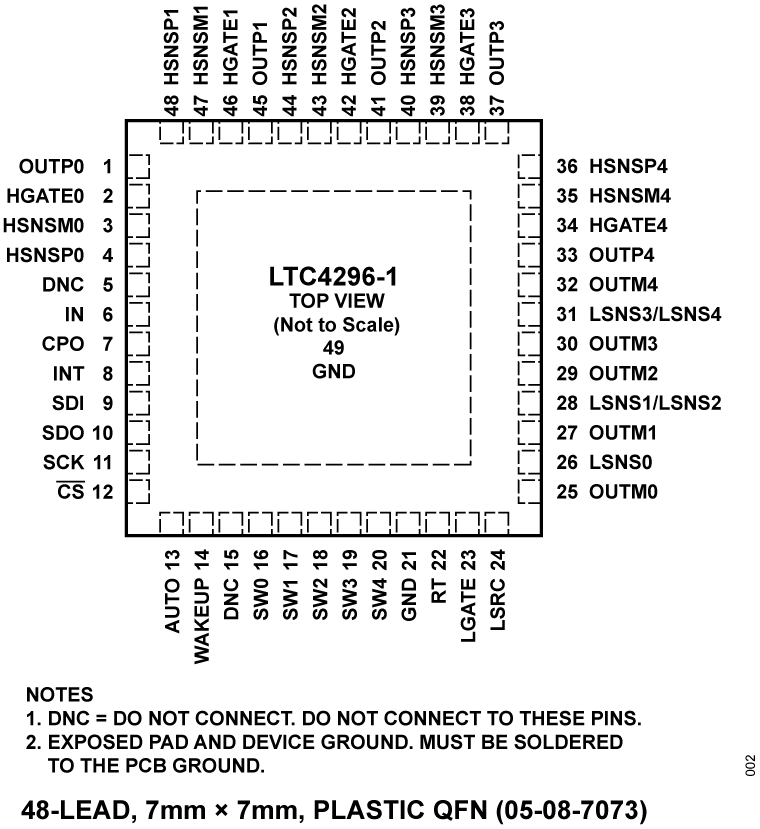

LTC4296-1 Application Circuit LTC4296-1 Pin Configuration LTC4296-1 Chip Image
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 3

技術記事 2

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-SPoE-KIT-AZ

SPoE評価用キット

今すぐ購入 詳細を表示

製品詳細

EVAL-SPoE-KIT-AZは、IEEE 802.3cgシングルペアPower over Ethernet（SPoE）評価用キットです。このキットには、IEEE 802.3cgクラス10～15 SPoE電源の評価用に、5ポートSPoE給電デバイス（PSE）コントローラであるLTC4296-1と、SPoE受電デバイス（PD）であるLTC9111が含まれています。10BASE-T1L PHYであるADIN1100は、システム内でのイーサネット・データ伝送を可能にします。

eval board
schematic 4
schematic 5
schematic 6
DEMO-ADIN1100D2Z

SPoE/APLを含む10BASE-Tから10BASE-T1Lへのメディア・コンバータ、ADIN1100およびADIN1200イーサネットPHYとLTC4296-1 PSEコントローラを搭載

今すぐ購入 詳細を表示

機能と利点

  • 10BASE-Tから10BASE-T1Lへのメディアコンバータ
  • IEEE 802.3cg互換のSPoE PSEコントローラ
  • APLデバイス用電源
  • USB COMポート経由のシステムレベル診断

製品詳細

DEMO-ADIN1100D2Zは、標準の10BASE-T RJ45イーサネット・ポートと10BASE-T1Lデバイス間の接続を提供するメディア・コンバータ・ボードです。

DEMO-ADIN1100D2Zには電源供給装置（PSE）コントローラが含まれており、接続された10BASE-T1Lまたは高度物理層（APL）デバイスに電力を供給できます。本PSEコントローラは、Power over Data Line（PoDL）／シングルペアPower over Ethernet（SPoE）電力クラス10、クラス11、クラス12、クラス13、クラス14、クラス15、およびAPL電力クラスA、クラスC、クラス3用に構成可能です。

ボードには、選択した電力クラスに応じた出力電圧と最大出力電流を備えた外部DC電源が必要です。電力クラスのサブセット（クラス10、APL A、およびAPL C）の場合、本ボードはUSBホストから電力を供給することもできます。

最高出力のクラス15およびAPL 3で使用する場合、ボードに若干の変更と外部の電力結合インダクタが必要です。

DEMO-ADIN1100D2Zはスイッチとジャンパのセットで構成可能で、LEDにステータスを表示する自律デバイスとして使用できます。

DEMO-ADIN1100D2ZはUSB経由でホストPCに接続することもできます。その後、PC上のシリアル・ターミナル・ソフトウェアで、USB COMポート・インターフェースを介して交換される一連の簡単なテキスト・コマンドとメッセージを使用して、10BASE-T1Lリンク・ステータス、電源ステータス、および診断情報にアクセスできるようになります。

eval board
schematic 7
schematic 8
schematic 9
schematic 10
schematic 11
schematic 12
EVAL-10BT1L-MCS

EVAL-10BT1L-MCS IEEE 802.3cg SPoEシールド

今すぐ購入 詳細を表示

機能と利点

  • IEEE 802.3cg準拠のSPoEケーブルを介して給電／受電
  • 10BASE-TXから10BASE-T1Lへのデータ変換

製品詳細

EVAL-10BT1L-MCSは、10BASE-TX（従来の4ペア・イーサネット）から10BASE-T1LシングルペアPower over Ethernet（SPoE）へのメディア・コンバータ・シールド（MCS）であり、SPoE給電デバイス（PSE）および受電デバイス（PD）の評価用マザーボードに対応しています。

EVAL-10BT1L-MCS-AZシールドの電力結合ネットワークは、クラス10～クラス14の電力レベルに適しています。EVAL-10BT1LMCS-BZシールドの電力結合ネットワークは、クラス15のより高い電力レベルに適しており、クラス10～クラス14とも互換性があります。PSEの場合は、電力結合ネットワークによって、シングルペア・イーサネット・ライン上で電力を結合できます。PDの場合は、電力結合ネットワークによって、結合された電力およびデータ・ラインから電力が抽出されます。

このシールドにはADIN1100（10BASE-T1L PHY）および ADIN1200（10BASE-TX PHY）が内蔵されており、これによってシステム内でイーサネット・データのメディア変換が可能になります。内蔵のLT8301（絶縁型フライバック・コンバータ）は、PHYに供給する3.3V電源を絶縁します。

eval board
schematic 13
schematic 14
schematic 15
schematic 16
AD-RPI-T1LPSE-SL

2-port 10BASE-T1L RPi-based PLCS/DCS/Field Switch with SPoE PSE

今すぐ購入 詳細を表示

機能と利点

  • Software-controlled power and data forwarding
  • Multiple SPoE classes
  • On-board 24V/54V power supply
  • External power supply option
  • On-board PSE controller
  • Compatible with Raspberry Pi 3+
  • Multiple USB power options
  • Serial Communication Classification Protocol (SCCP)-ready

製品詳細

The AD-RPI-T1LPSE-SL is a 10BASE-T1L MAC/PHY interface with Single Pair Power over Ethernet (SPoE), designed for developing field devices and applications on the Raspberry Pi platform. It functions as Power Sourcing Equipment (PSE), capable of delivering power to other devices over a 10BASE-T1L network.

The board can be powered via USB-C (M1, up to 20V) or through a Pluggable Terminal Block (P21, up to 60V). A synchronous step-down DC-DC converter supplies a regulated 5V to the Raspberry Pi.

The system supports SPoE Class 10–12 (nominal 24V) and Class 13–14 (nominal 55V), enabling flexible power configurations for various industrial and embedded applications.

Designed for use on the Raspberry Pi platform, the AD-RPI-T1LPSE-SL hardware features a 40-pin GPIO header and uses an extended version of the standard HAT.

APPLICATIONS

  • Factory automation
  • Process control
  • Intelligent buildings
  • Secure field instruments
  • Internet of Things
EVAL-SPoE-KIT-AZ
SPoE評価用キット
EVAL-SPoE-KIT-AZ Evaluation Board EVAL-SPoE-KIT-AZ Evaluation Board - Top View EVAL-SPoE-KIT-AZ Evaluation Board - Bottom View
DEMO-ADIN1100D2Z
SPoE/APLを含む10BASE-Tから10BASE-T1Lへのメディア・コンバータ、ADIN1100およびADIN1200イーサネットPHYとLTC4296-1 PSEコントローラを搭載

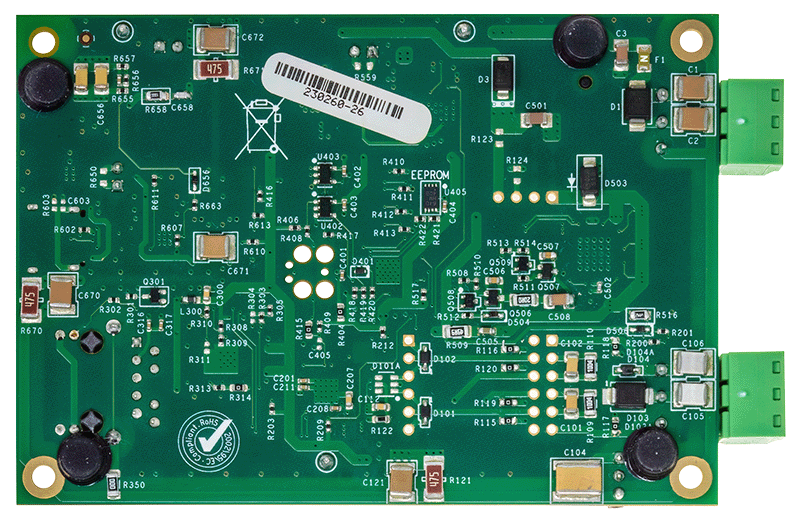

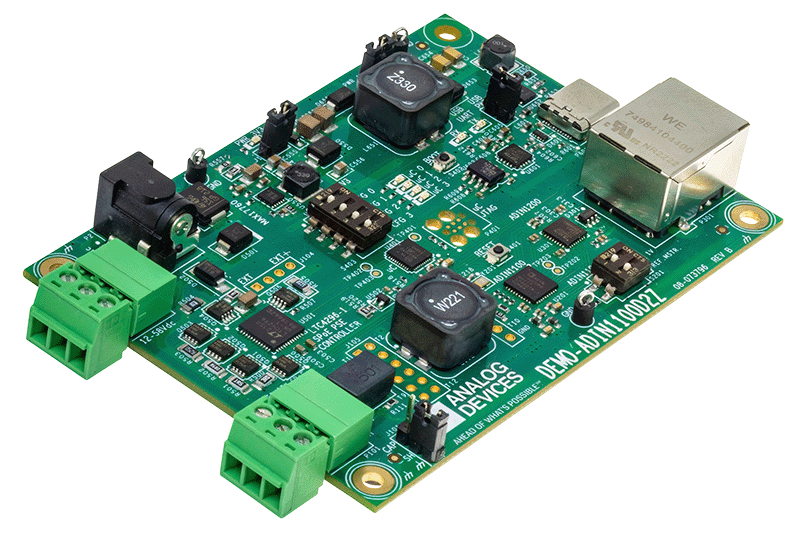

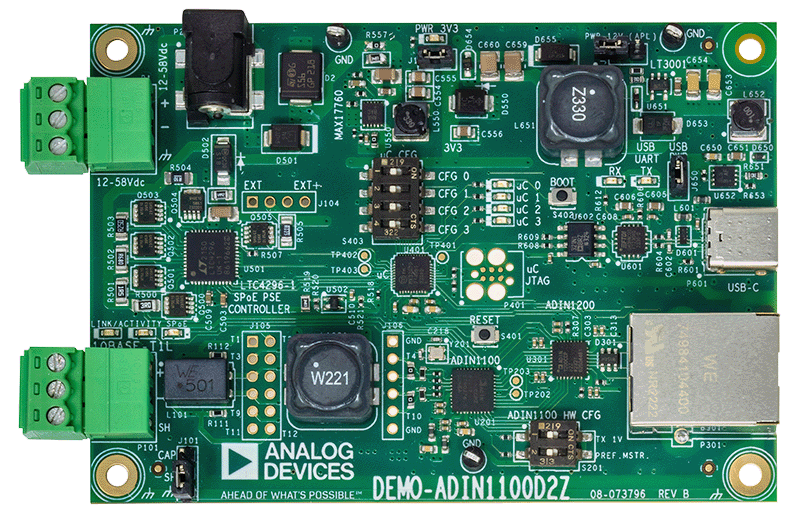

DEMO-ADIN1100D2Z Board Photo Angle View DEMO-ADIN1100D2Z Board Photo Top View DEMO-ADIN1100D2Z Board Photo Bottom View
EVAL-10BT1L-MCS
EVAL-10BT1L-MCS IEEE 802.3cg SPoEシールド
EVAL-10BT1L-SMC-AZ Angle evaluation board EVAL-10BT1L-SMC-AZ Top evaluation board EVAL-10BT1L-SMC-AZ Bottom evaluation board EVAL-10BT1L-SMC-BZ Angle evaluation board EVAL-10BT1L-SMC-BZ Top evaluation board EVAL-10BT1L-SMC-BZ Bottom evaluation board
AD-RPI-T1LPSE-SL
2-port 10BASE-T1L RPi-based PLCS/DCS/Field Switch with SPoE PSE
AD-RPI-T1LPSE-SL Evaluation Board Angle View AD-RPI-T1LPSE-SL Evaluation Board Top View AD-RPI-T1LPSE-SL Evaluation Board Bottom View AD-RPI-T1LPSE-SL Block Diagram
