LTC2672

新規設計に推奨

内部リファレンスとSPIを備えた5チャンネル電流出力DAC

データシート (Rev. D)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • チャンネルあたりのプログラマブル出力電流範囲：300mA、200mA、100mA、50mA、25mA、12.5mA、6.25mA、3.125mA
  • 2.1V～VCCの柔軟な出力電源電圧
  • 柔軟な単電源または両電源動作
  • 0.6Vの最大ドロップアウト電圧を確保
  • 出力チャンネルごとに別個の電源電圧
  • オプションの負電源への接続用内蔵スイッチ
  • すべての範囲で12ビットおよび16ビットのフル分解能
  • 確認動作：−40°C～125°C（Hグレード）
  • 高精度の内部リファレンス（最大10ppm/°C VREF温度係数）または外部リファレンス
  • アナログ・マルチプレクサによる電圧と電流の監視
  • SPIまたは専用ピンによるA/Bトグル
  • 1.71V～VCCのデジタルI/O電源
  • 32ピン・リード・フレーム・チップ・スケール・パッケージ［LFCSP］

LTC2672は、5チャンネル12/16ビットの電流源、デジタル・アナログ・コンバータ（DAC）のファミリであり、200mAで0.6Vのドロップアウトを確保する5つの高コンプライアンスの電流源出力を提供します。チャンネルごとにプログラマブルな電流範囲が8個あり、最大300mAのフルスケール出力が可能です。各チャンネルは並行動作が可能で、大電流の超微細調整を行ったり、組み合わせて最大1.5Aの出力を実現したりできます。各出力チャンネルには専用の電源ピンがあります。各チャンネルは2.1V～VCCで動作でき、内蔵スイッチでオプションの負電源に出力を接続できます。LTC2672-16は高精度の1.25V内部リファレンス（10ppm/°C（最大値））を内蔵しており、外部リファレンスを使用することもできます。シリアル・ペリフェラル・インターフェース（SPI）互換3線式シリアル・インターフェースは、最大50MHzのクロック・レートで最小1.71Vのロジック・レベルで動作します。

このデータシートでは、CS/LDなどの多機能ピンについては、すべてのピン名を表記する場合と、1つのピン機能だけを表記する場合があることに注意してください。

アプリケーション

  • チューナブル・レーザ
  • 半導体光増幅器のバイアス
  • 抵抗膜方式ヒーター
  • 電流モード・バイアス
LTC2672
内部リファレンスとSPIを備えた5チャンネル電流出力DAC

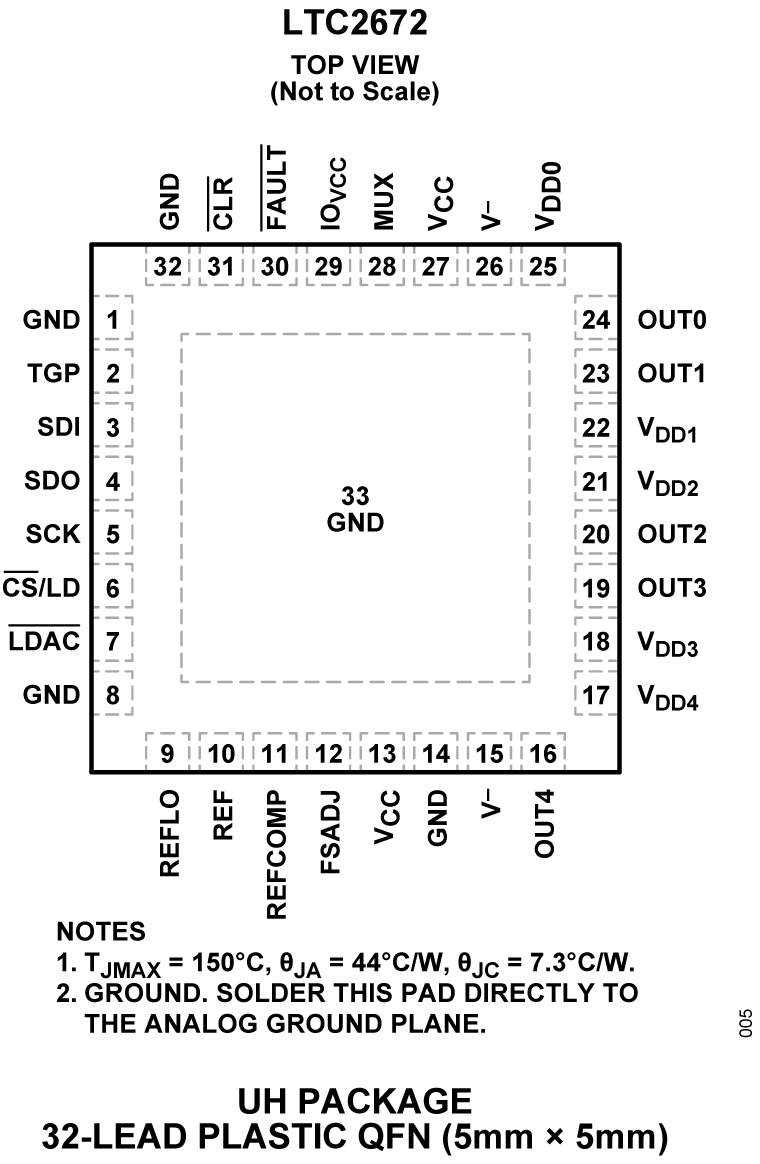

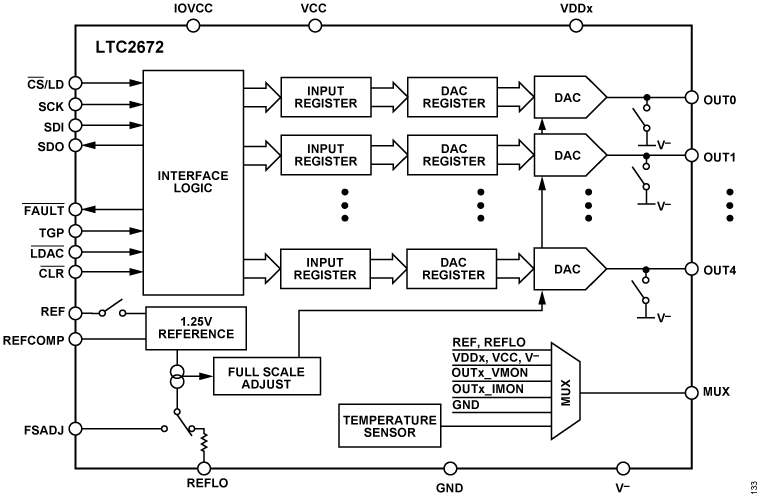

LTC2672 Functional Block Diagram LTC2672-16DICE Functional Block Diagram LTC2672 Pin Configuration LTC2672-16DICE Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 3

ユーザ・ガイド 1

アプリケーション・ノート 1

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

デバイス・ドライバ 2

評価用キット

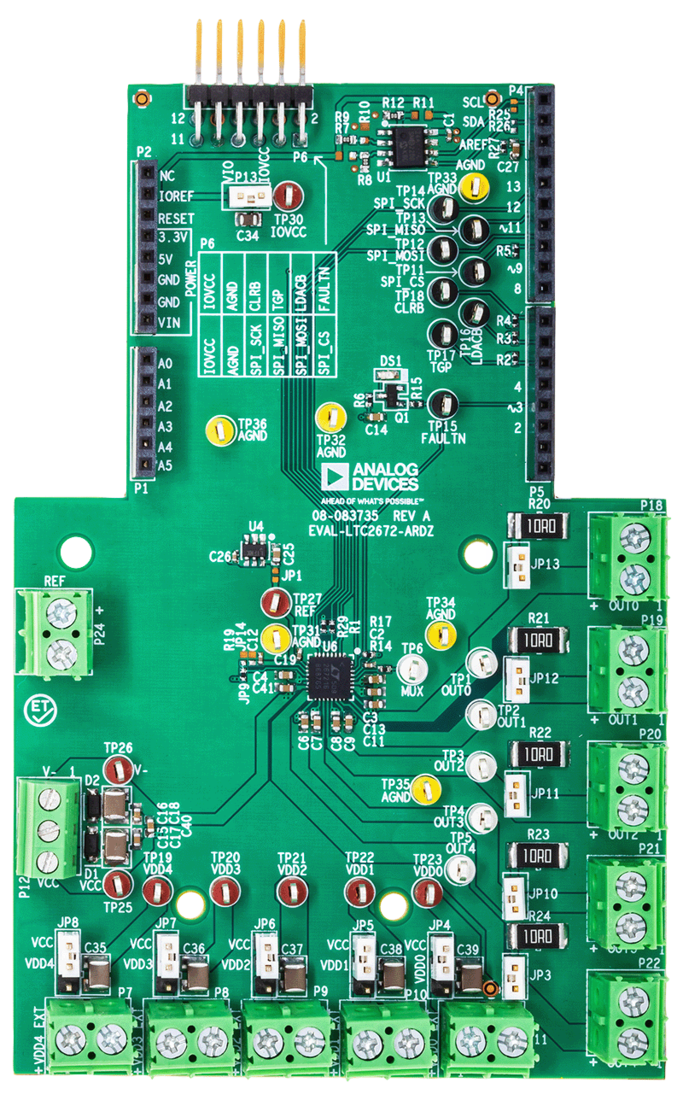

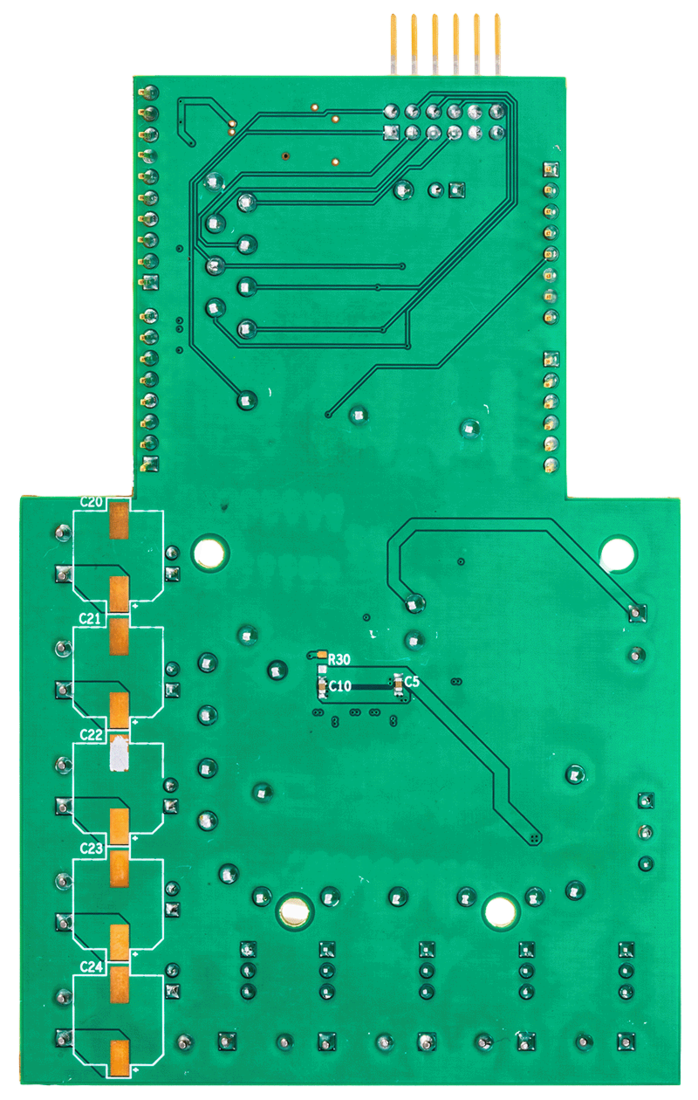

eval board
schematic 1
schematic 2
schematic 3

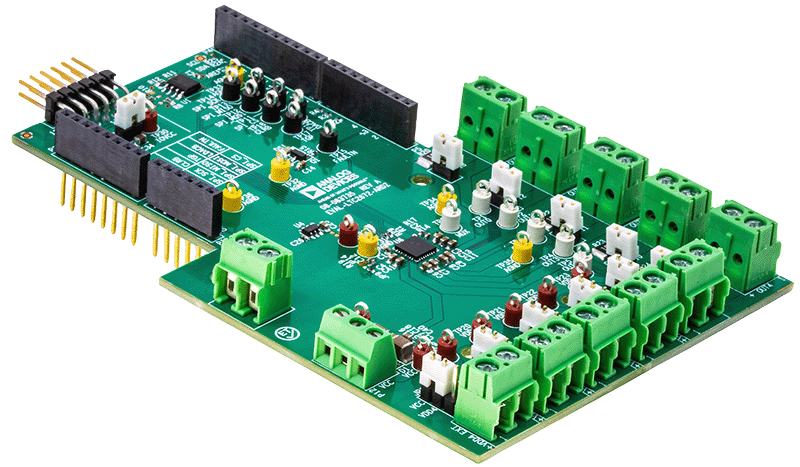

DC2903A

LTC2672デモ回路I 5チャンネル、SPI電流出力DAC、内部リファレンス付き。（DC2026Cが必要）

今すぐ購入 詳細を表示

機能と利点

製品詳細

DC2903Aは、LTC2672、5チャンネル、16ビット、電流源出力D/Aコンバータ（DAC）を評価するフル機能評価用ボードです。

DC2903Aは、J1コネクタからシリアル周辺機器インターフェース（SPI）を介して制御されます。SPI信号は、DC2903Aに接続されたリボン・ケーブルを経由してDC2026Cコントローラ・ボードから送信されます。

DC2903Aは、直感的なグラフィック・ユーザ・インターフェース（GUI）を提供するQuikEval評価用ソフトウェアを使用し、SPIインターフェースを介してLTC2672を設定およびコントロールします。

LTC2672は、チューナブル・レーザや抵抗加熱装置など、様々な電流モード・バイアス・アプリケーションに使用されます。出力電流範囲はソフトウェアで選択可能で、外部監視用に各チャンネルがDC2903A MUXピンにルーティングされています。

LTC2672の全仕様については、LTC2672のデータシートを参照してください。DC2903Aを使用する際は、データシートと併せてこのユーザ・ガイドを参照してください。
DC2903A
LTC2672デモ回路I 5チャンネル、SPI電流出力DAC、内部リファレンス付き。（DC2026Cが必要）

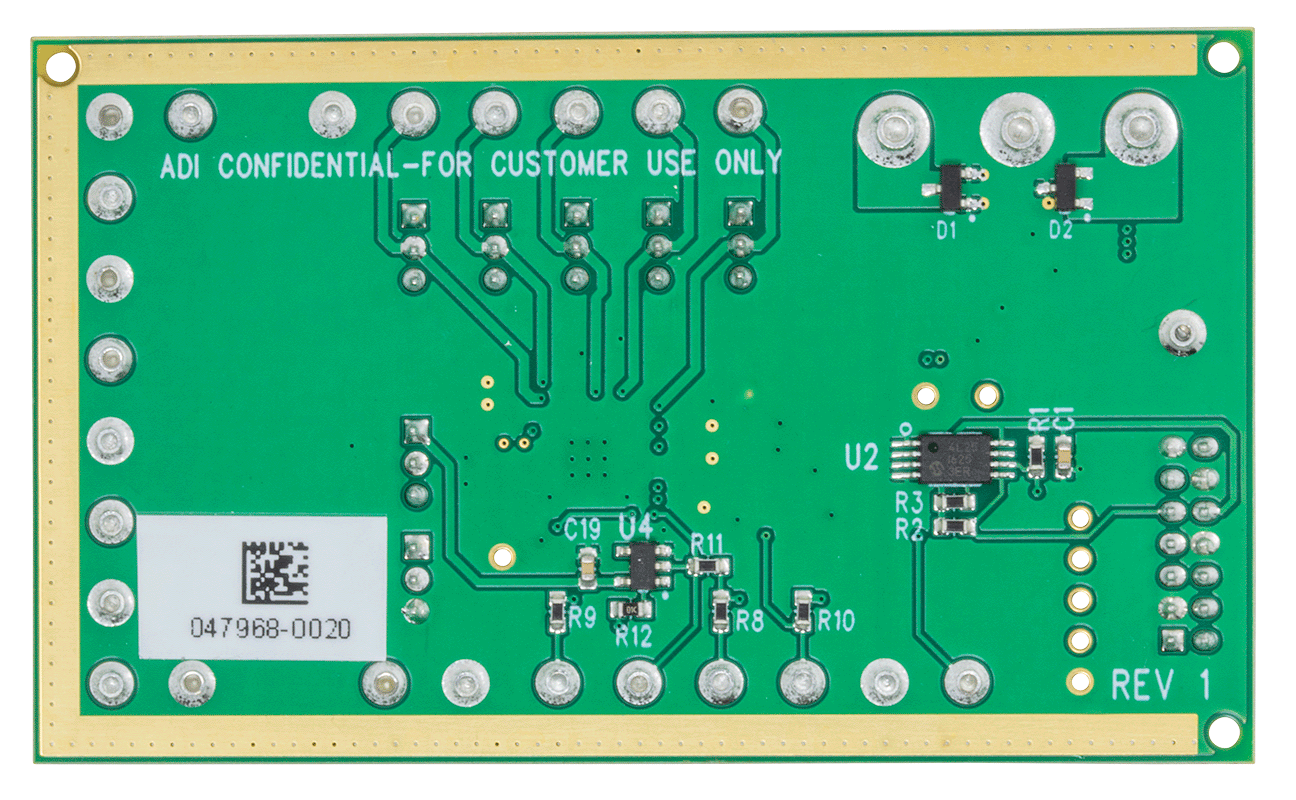

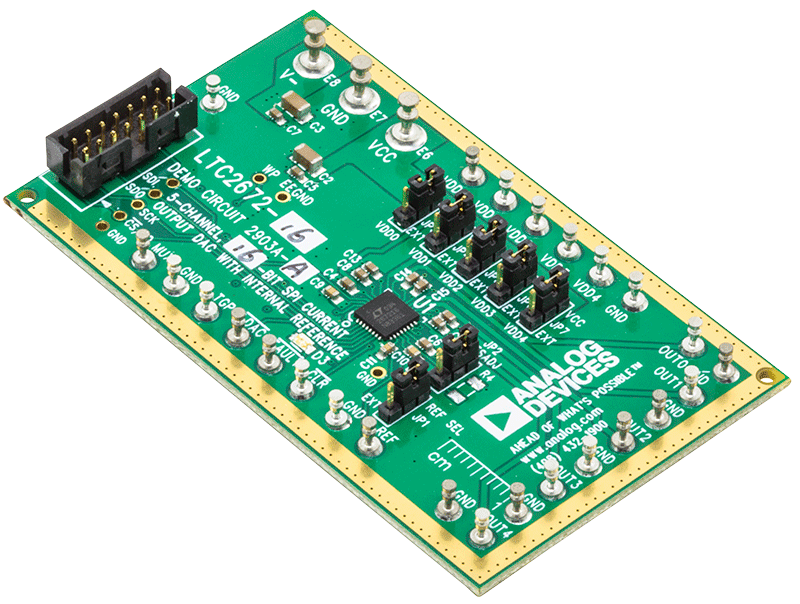

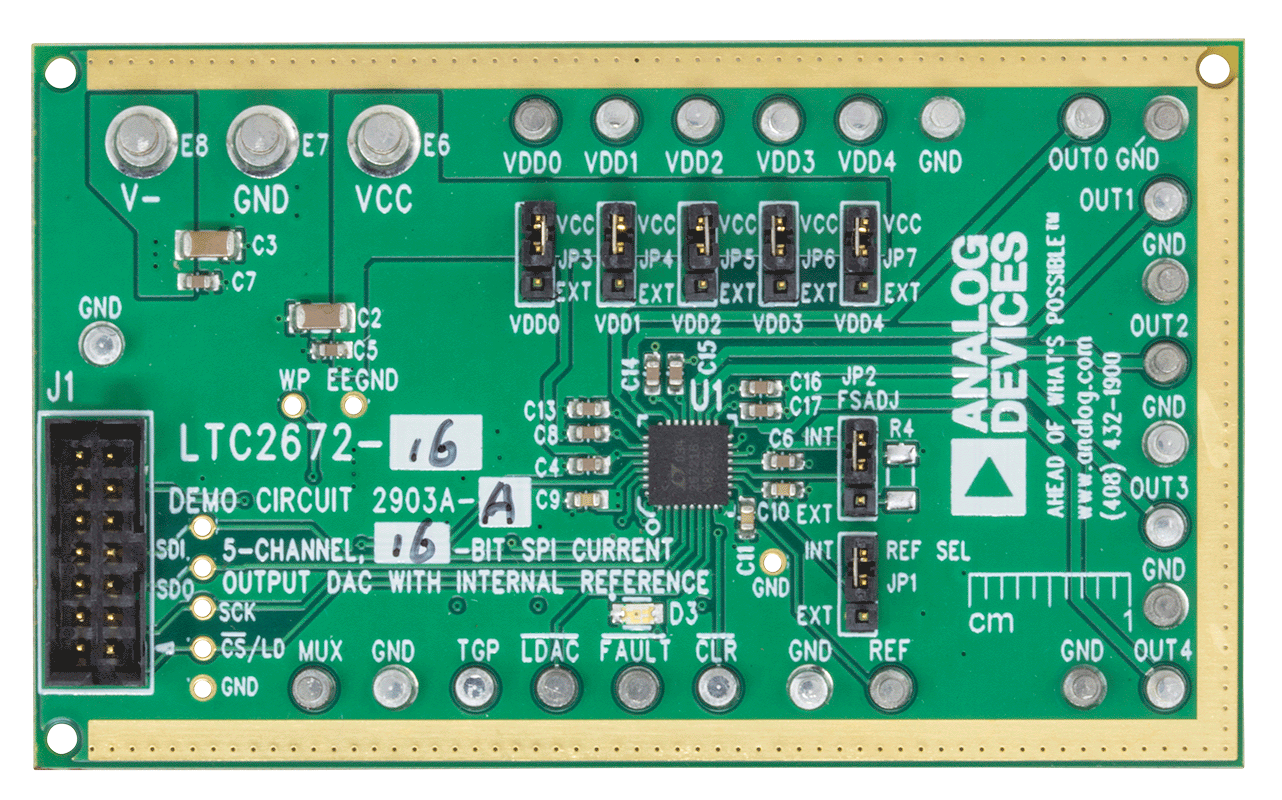

DC2903A-A - Angle View DC2903A-A - Top View DC2903A-A - Bottom View
