製品概要

機能と利点

  • LTC2672-16用のフル機能評価用ボード
  • EVAL-SDP-CK1Zボードと組み合わせてのPC制御

製品概要

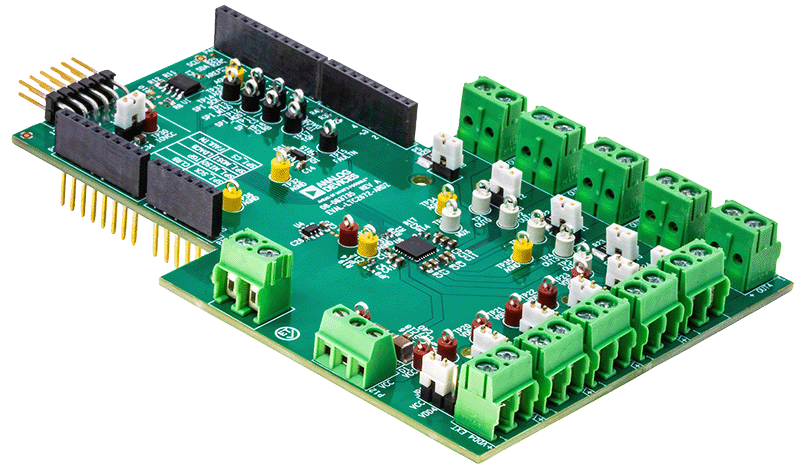

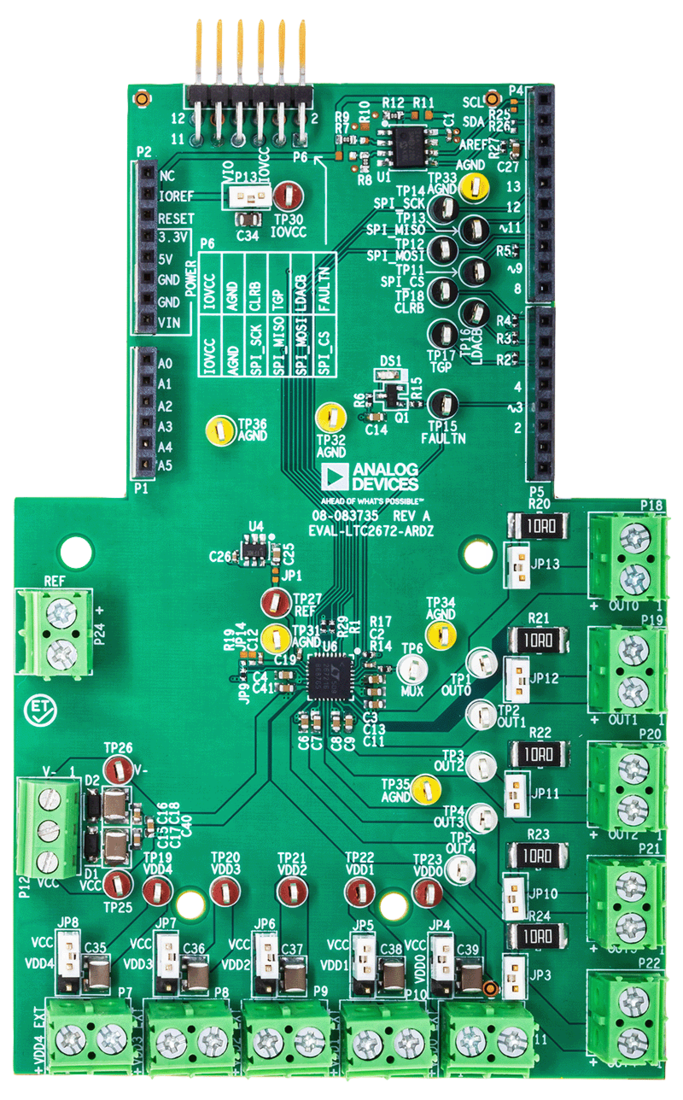

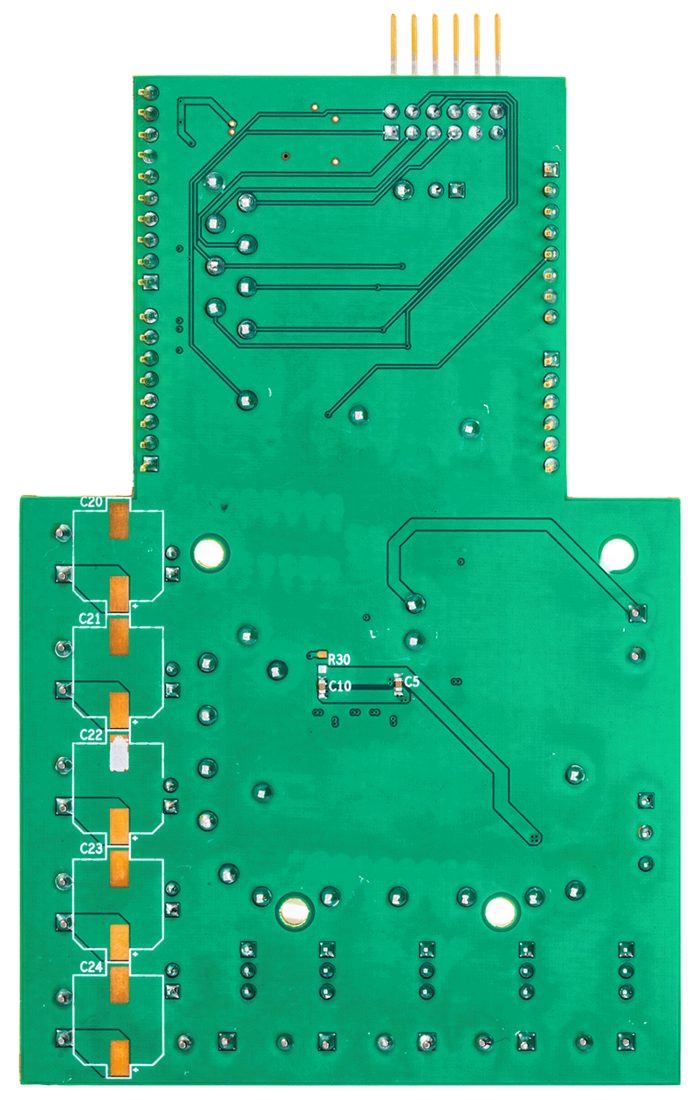

このユーザ・ガイドでは、迅速なプロトタイピングと設計時間の短縮を実現する、LTC2672（16ビット、5チャンネルの電流出力DAC）対応のEVAL-LTC2672-ARDZの動作について説明します。このデバイスは、チャンネルごとに3.125mA～300mAのSoftSpan™構成、出力ごとの独立電源、任意の出力ピンをV−に接続できる内部スイッチを備えています。LTC2672は2.1V～5.5VのVDD電源で動作し、1.25Vの低ノイズ・リファレンスを内蔵しています。EVAL-LTC2672-ARDZを使用する際は、LTC2672のデータシートで詳細を確認してください。

この評価用ボードは、SDP-K1ボードを介してPCに接続するか、周辺モジュール・インターフェース（PMOD）接続でマイクロコントローラに直接接続します（SDP-K1を切断する必要があります）。

対象となる製品

はじめに

必要なハードウェア

  • EVAL-SDP-CK1Z（SDP-K1）ボード（別売）
  • USB-Cケーブル
  • プログラム可能なベンチDC電源（1.8V～5.5V、1.5A定格）

関連資料

  • すべてを表示 (3)
  • デモ・ボード回路図 (1)
  • ユーザ・ガイド (1)
  • 評価用設計ファイル (1)
    • Document Type

    ソフトウェア

    ACE Software

    ZIP
    11 MB
    ACE plug-in for Board.LTC2662_72 1.2025.4721556 [12 02 25]
    Board.LTC2662_72 supports the EVAL-LTC2662-ARDZ and EVAL-LTC2672-ARDZ boards. The LTC2662/LTC2672 is a family of five-channel, 12-/16-bit current source, digital-to-analog converters (DACs) that provide five high compliance, current source outputs with guaranteed 0.6 V dropout at 200 mA.
    EXE
    157 MB
    ACE Installer Software 1.30.3369.1491 [7 10 25]
    Analysis | Control | Evaluation (ACE) Software. Requires internet access. Run this executable to install ACE onto your computer. Required before installing the plug-in(s) above. Once ACE is installed, double-click on the plug-in package to install the plug-in.
