ADuM4136

高電圧絶縁型 IGBT ゲート・ドライバ、単電源/両電源

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.64
特長
  • 4 A ピーク・ドライブの出力機能
  • 出力パワーデバイスの抵抗<1Ω
  • 非飽和保護機能
    • 絶縁されたフォルト機能
    • 障害時のソフト・シャットダウン
  • 絶縁された障害およびレディ通知機能
  • 伝搬遅延が小さい:55ns s(typ)
  • 最小パルス幅: 50 ns
  • 動作温度範囲: -40 °C ~ +125 °C
  • 出力電圧範囲: 最大 35 V
  • 詳細については、データシートを参照してください
製品概要
show more Icon

ADuM4136 は、絶縁型ゲート・バイポーラ・トランジスタ(IGBT)の駆動用に特別に最適化された 1 チャンネル・ゲート・ドライバです。入力信号と出力ゲート・ドライバ間のアイソレーションにはアナログ・デバイセズのiCoupler®技術が使用されています。

ユニポーラまたはバイポーラの 2 次電源動作が可能なので、必要な場合、負のゲート駆動が可能です。

アナログ・デバイセズのチップ・スケール・トランスにより、チップの高電圧領域と低電圧領域間の制御情報の絶縁された通信も可能です。チップの状態に関する情報は、専用の出力から読み出すことができます。2 次側での故障発生後のデバイスのリセット制御は、デバイスの 1 次側で行います。

ADuM4136 には、高電圧短絡回路の IGBT 動作を保護する非飽和検出回路が内蔵されています。非飽和保護の機能には、最初のターンオンによる電圧スパイクをマスクすることを目的とした、スイッチング・イベント後の 312 ns(typ)のマスキング時間などのノイズ低減機能が含まれます。内蔵の 537 µA (typ)電流源によりデバイス数を少なくできますが、ノイズ耐性を向上する必要がある場合は、内部ブランキング・スイッチを使用して外部電流源を追加できます。

一般的な IGBT 閾値レベルを考慮して、2 次側 UVLO は 12 V に設定されています。

アプリケーション
  • MOSFET/IGBT ゲート・ドライバ
  • 太陽光発電用(PV)インバータ
  • モーター駆動
  • 電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.64

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADUM4136BRIZ
  • HTML
  • HTML
ADUM4136BRIZ-RL
  • HTML
  • HTML
ADUM4136BRWZ
  • HTML
  • HTML
ADUM4136BRWZ-RL
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

EVAL-ADuM4136

ADuM4136 評価用ボード

zoom

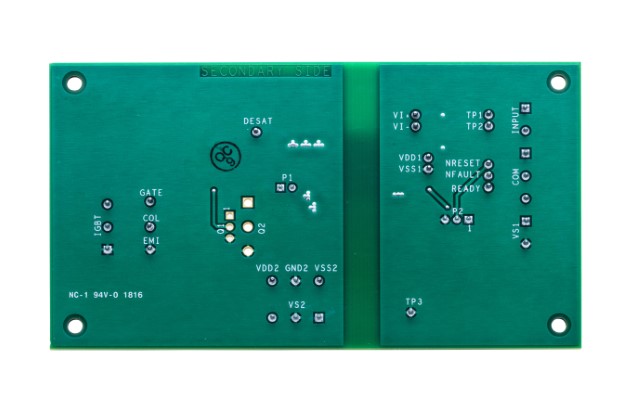

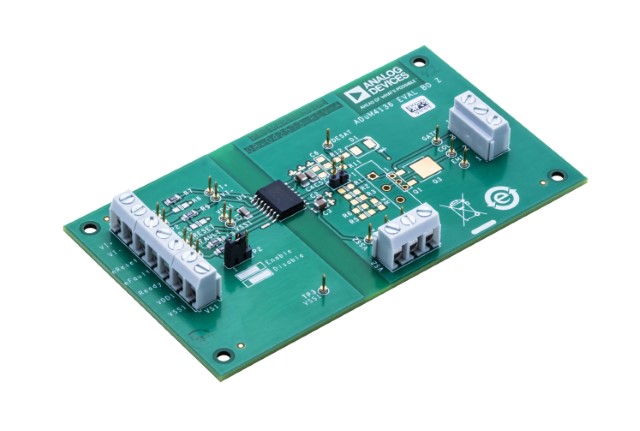

EVAL-ADuM4136

ADuM4136 評価用ボード

ADuM4136 評価用ボード

機能と利点

  • 4 A ピーク・ドライブの出力機能
  • 出力電力デバイス抵抗: <1 Ω
  • 非飽和保護の機能
    • 絶縁型の故障出力
    • 故障時のソフト・シャットダウン
  • 絶縁故障およびレディ機能
  • 低伝搬遅延 55 ns(代表値)
  • 動作温度範囲: −40°C ~ +125°C
  • 出力電圧範囲: 最大 35 V
  • 出力/入力の低電圧ロックアウト(UVLO)
  • 複数のスイッチ・タイプに対応するパッド配置
  • 接続を容易にするスクリュー端子
  • ジャンパ・イネーブル/ディスエーブル

製品の詳細

EVAL-ADuM4136EBZ 評価用ボードは、絶縁型ゲート・バイポーラ・トランジスタ(IGBT)の駆動用に特別に最適化された、ADuM4136 1 チャンネル・ゲート・ドライバをサポートします。入力信号と出力ゲート・ドライバ間の絶縁には、アナログ・デバイセズの iCoupler® 技術が利用されています。


ADuM4136 は、最大 35 V の電圧で動作します。デュアル・レール電源では、負側レールの電圧を −15V まで下げることができるため、IGBT のターン・オフが安定します。


EVAL-ADuM4136EBZ 評価用ボードを使用すると、標準非飽和検出に利用可能なパッドによる非飽和回路のテストを容易に行うことができます。この評価用ボードには異なる 3 種類のスイッチ用のレイアウト場所があるため、広範なデバイス試験の実施が可能です。スクリュー端子が使用されているため、単電源または両電源で 2 次側に容易に給電できます。


ADuM4136 の詳細については、製品のデータシートを参照してください。評価用ボードを使用する際は、ユーザー・ガイド UG-1019 と併せて参照してください。

ツールおよびシミュレーション

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
