ADP5302

50mA/500mA、超低消費電力降圧レギュレータ、バッテリ電圧モニタ付き

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$1.12
特長
  • 入力電源の電圧範囲:2.15V~6.50V
  • 最小2.00Vの低電圧動作
  • 240nAの超低静止電流(無負荷時)
  • 選択可能な出力電圧:1.2V~3.6Vまたは0.8V~5.0V
  • パルス幅変調(PWM)モードでの全温度範囲にわたる±1.5%の出力精度
  • ヒステリシス・モードまたはPWM動作モードを選択可能
  • 出力電流
    • ヒステリシス・モードで最大50mA
    • PWMモードで最大500mA
  • 入力バッテリ電圧を監視するためのVINOKフラグ
  • 超高速スイッチング停止制御
  • 100%デューティサイクル動作モード
  • 2MHzスイッチング周波数(1.5MHz~2.5MHzのオプションの同期入力)
  • オプションの急速出力放電(QOD)
  • UVLO、OCP、TSD保護
  • 10ピン3mm × 3mm LFCSPパッケージ
  • ジャンクション温度:−40°C~+125°C
製品概要
show more Icon

ADP5302は効率の高い超低静止電流降圧レギュレータで、無負荷時にわずか240nAの静止電流で出力をレギュレーションできます。

ADP5302は2.15V~6.50Vの入力電圧で動作し、アルカリ電池、ニッケル水素電池、リチウムイオン電池などの様々な電源を使用できます。出力電圧は、外部ダイナミック電圧識別(VID)抵抗と出荷時のヒューズ調整によって0.8V~5.0Vの範囲で選択可能です。トータル・ソリューションに必要なものは、4個の小さな外部部品のみです。

ADP5302は、SYNC/MODEピンを介して、ヒステリシス・モードまたはPWMモードで動作できます。ヒステリシス・モードの場合、レギュレータは1mW未満の電力で最高の効率を実現し、最大50mAの電流を出力します。PWMモードの場合、レギュレータは低い出力リップルを生成し、最大500mAの出力電流を供給します。デバイス動作中に柔軟に設定できるため、非常に効率的なパワー・マネージメントが可能で、長いバッテリ寿命と低いシステム・ノイズに関する条件を満たすことができます。

ADP5302は、消費電力の非常に低いコンパレータと入力バッテリ電圧を監視するため、出荷時にプログラム可能な電圧リファレンスを内蔵しています。このレギュレータはPWMモードで2MHzのスイッチング周波数で動作し、SYNC/MODEピンは1.5MHz~2.5MHzの外部クロックと同期できます。

ADP5302には、レギュレータのスイッチングを一時的にディスエーブルにすることができる追加のSTOPピンがあります。この方法により、データ変換、RFデータ伝送、およびアナログ・センサーなどのノイズに敏感な回路にとって有益なノイズの少ないシステム環境を実現できます。

ADP5302のその他の主な機能として、個別イネーブル、QOD、および過電流保護(OCP)、サーマル・シャットダウン(TSD)、入力低電圧ロックアウト(UVLO)などの安全機能があります。

ADP5302は、3mm × 3mmの10ピンLFCSPパッケージを採用しており、−40°C~+125°Cのジャンクション温度範囲で仕様が規定されています。

アプリケーション

  • 電力量(ガス量、水量)計
  • 携帯型およびバッテリ駆動の装置
  • 医療用アプリケーション
  • キープアライブ電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$1.12

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADP5302ACPZ-1-R7
  • HTML
  • HTML
ADP5302ACPZ-2-R7
  • HTML
  • HTML
ADP5302ACPZ-3-R7
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

12 4, 2015

- 15_0216

ADP5300,ADP5301,ADP5302,ADP5303,ADP5304 Die Revision

ADP5302ACPZ-1-R7

ADP5302ACPZ-2-R7

ADP5302ACPZ-3-R7

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

12 4, 2015

- 15_0216

arrow down

ADP5300,ADP5301,ADP5302,ADP5303,ADP5304 Die Revision

ADP5302ACPZ-1-R7

ADP5302ACPZ-2-R7

ADP5302ACPZ-3-R7

製造中

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

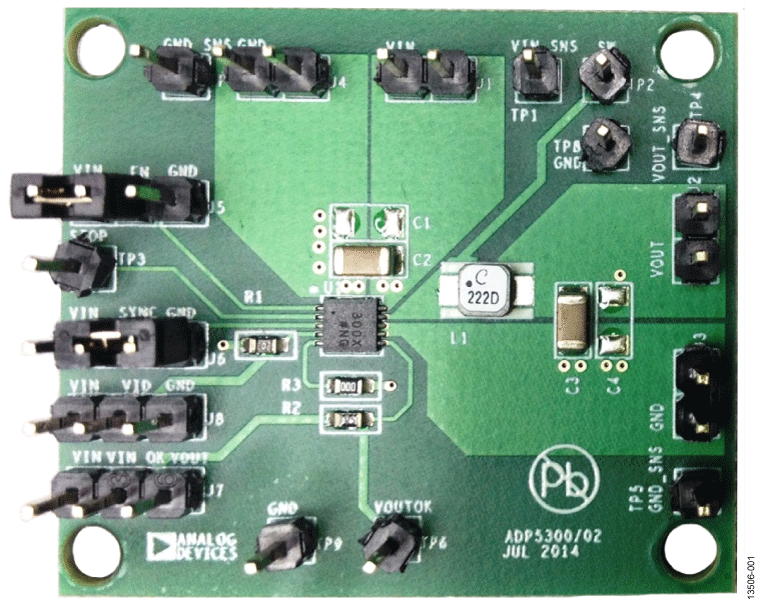

EVAL-ADP5302
