ADM2867E

5.7kV実効値、信号/電源絶縁型RS-485トランシーバー、±15kV IEC ESD対応

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$7.69
特長
  • 5.7kV実効値、絶縁型全二重RS-485/RS-422トランシーバー
  • 低EMI放射を備えた絶縁型DC/DCコンバータ
  • 2層PCBで、EN55022クラスBのEMI放射条件に適合
  • ケーブル反転スマート機能
    • 完全なレシーバー・フェイルセーフ機能を維持しながら、A、B、Y、およびZバス・ピンの逆ケーブル接続を修正
  • RS-485のA、B、Y、およびZピンで、±12kV接触放電電圧、±15kV空気放電電圧に対するIEC 61000-4-2 ESD保護
  • 25Mbpsの高速データ・レート
  • 柔軟な電源
  • VCC = 3V~5.5V
  • VIO = 1.7V~5.5V
  • VSELピンで、3.3V(VCC >3V)または5V(VCC >4.5V)のVISOを選択
  • 5V VISOでPROFIBUSに準拠
  • −40°C~105°Cの広い動作温度範囲
  • 高いコモンモード過渡耐圧:250kV/μs
  • 短絡、オープン・サーキット、フローティング入力レシーバーのフェイルセーフ機能
  • 196個のバス・ノードに対応(レシーバーの入力インピーダンスは72kΩ)
  • ホット・スワップのサポート(グリッチ・フリーのパワーアップ/パワーダウン)
  • 安全と規制に関する認定(申請中)
  • CSA Component Acceptance Notice 5A、DIN V VDE V 0884-11、UL 1577、CQC11-471543-2012、IEC 61010-1
  • 沿面距離と隙間>8.0mmの28ピン精細ピッチSOICパッケージ(10.15mm × 10.05mm)
製品概要
show more Icon

ADM2867Eは、5.7kV実効値、信号/電源絶縁型の全二重RS-485トランシーバーです。絶縁された電源ピンおよびグラウンド・ピンに2つの小型外部0402フェライトを使用し、2層PCBにマージンのある状態で、EN55022クラスB規格のEMI放射試験に合格しています。 絶縁バリアは、システム・レベルのEMC規格に対する耐性を持たせます。ADM2867Eには、RS-485のA、B、Y、Zピンで±12kVの接触放電電圧、±15kVの空気放電電圧に対するIEC61000-4-2 ESD保護があります。またこのデバイスはケーブル反転ピンも搭載しており、レシーバーの完全なレシーバー・フェイルセーフ機能を維持しながら、A、B、Y、Zバス・ピンの逆ケーブル接続を素早く修正できます。この全二重デバイスにより、ドライバーとレシーバーのケーブルを個別に反転させ、柔軟性を高めることができます。

アプリケーション

  • 暖房、換気、空調(HVAC)ネットワーク
  • 工業用フィールド・バス
  • ビルディング・オートメーション
  • ユーティリティ・ネットワーク

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$7.69

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADM2867EBRNZ
  • HTML
  • HTML
ADM2867EBRNZ-RL7
  • HTML
  • HTML

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

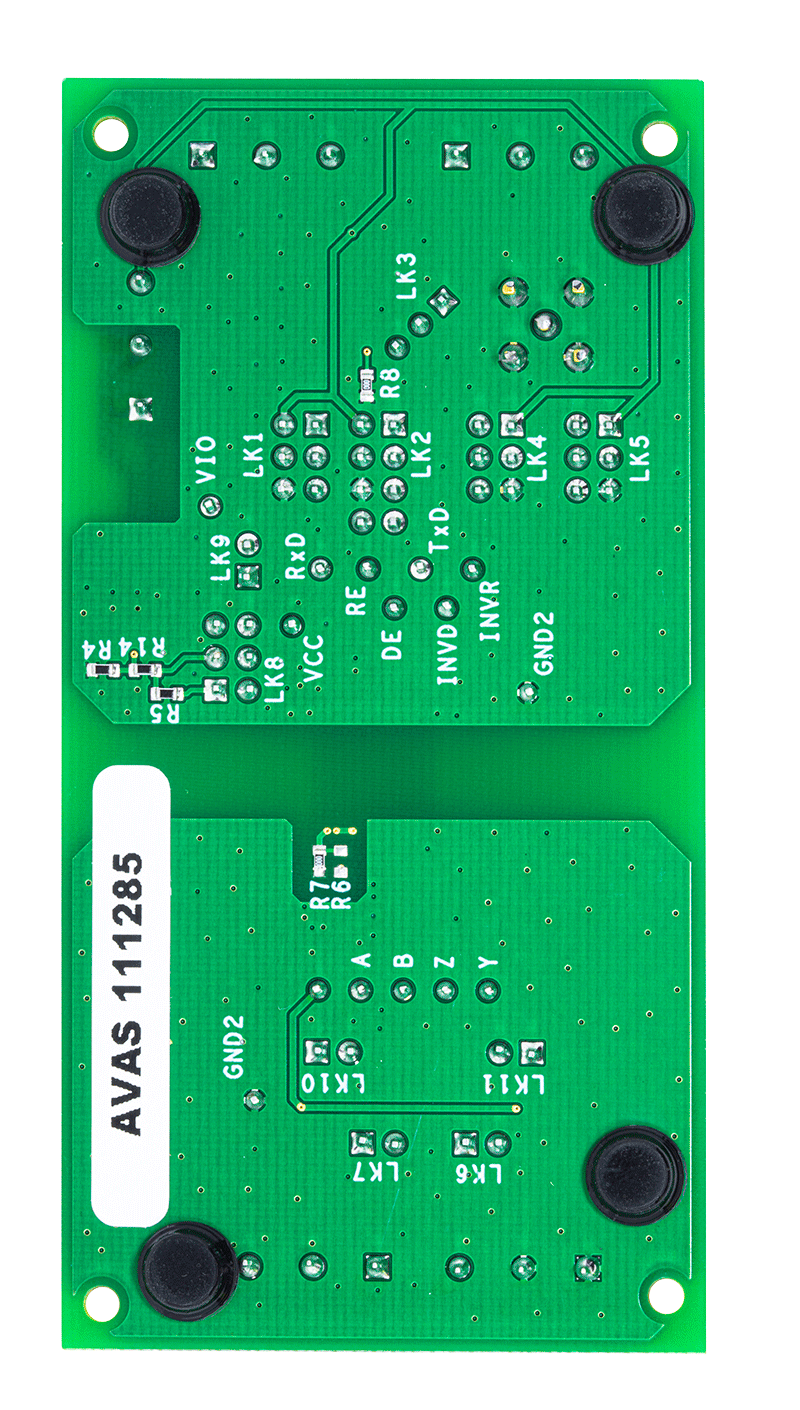

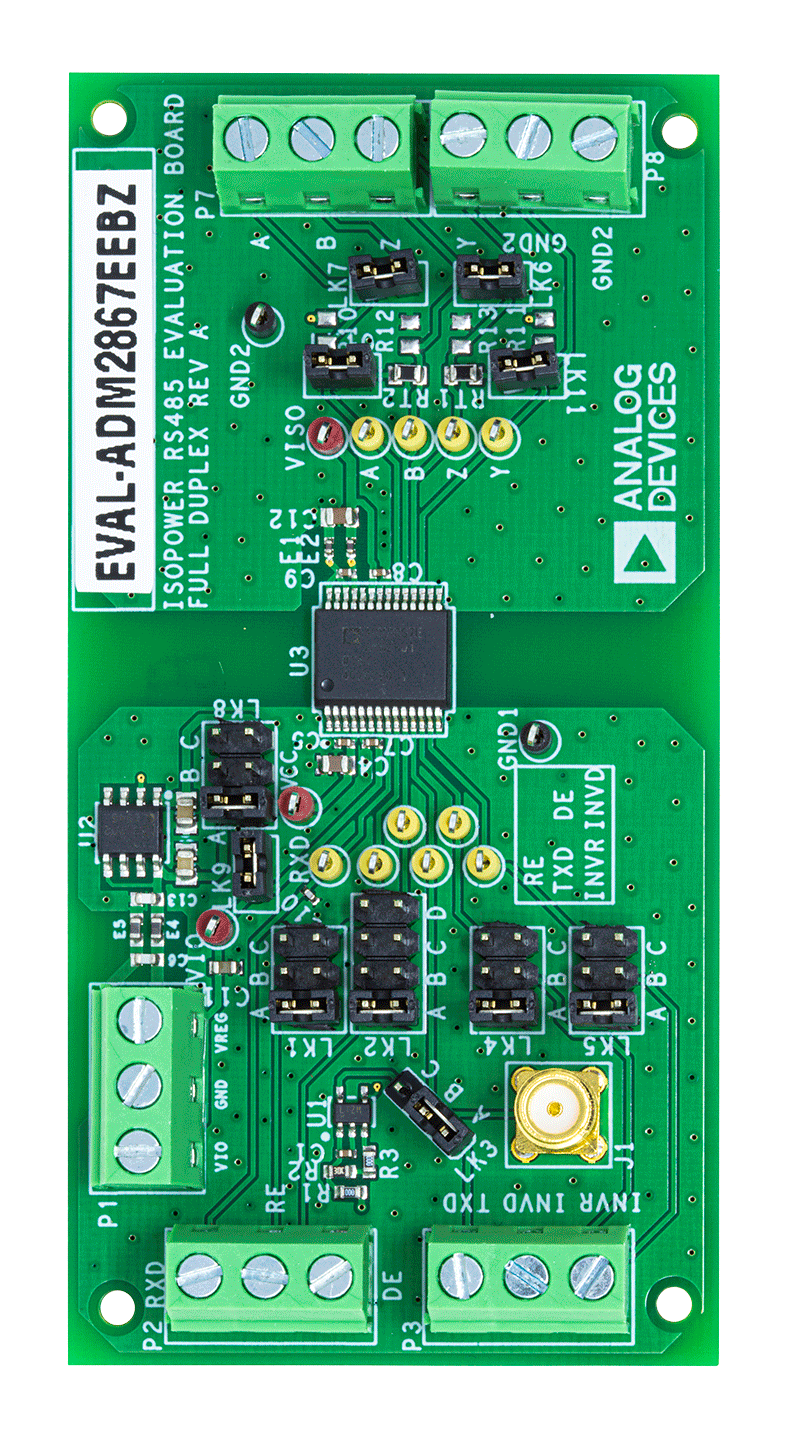

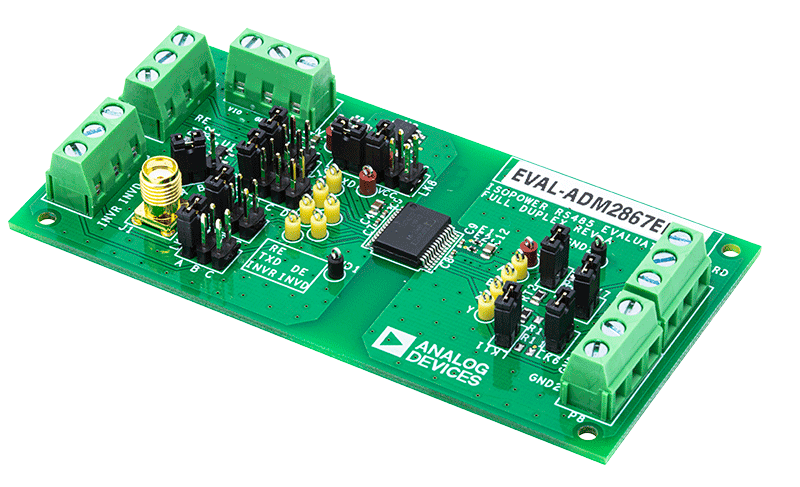

EVAL-ADM2867EEBZ

ADM2867E評価用ボード

zoom

EVAL-ADM2867EEBZ

ADM2867E評価用ボード

ADM2867E評価用ボード

機能と利点

  • 25MbpsのRS-485トランシーバーADM2867Eを容易に評価可能
  • EN 55032クラスBの放射エミッション規格に準拠した2層PCB
  • 8.0mmを超える沿面距離とクリアランスを確保した、10.15mm × 10.05mmの28ピンSOIC_W_FPパッケージに適したフットプリント
  • 5Vまたは3.3V設定での評価を容易にするジャンパ・オプション付きのADP7104 LDOレギュレータをボード上に搭載
  • 柔軟な低電圧VIO電源により、最低1.7VのI/Oノードとインターフェース可能
  • 3.3Vまたは5Vを選択可能な絶縁型電源電圧オプションが使用可能
  • A、B、Y、Zの各ピンでのIEC 61000-4-2 ESD保護
  • 接触放電:±1212kV、気中放電:±15kV
  • 25Mbpsの高速TxD入力信号用SMAコネクタ
  • TxD入力信号を供給するLTC6900発振器をオプションで搭載
  • 電源接続、デジタル信号、RS-485信号用のスクリュー端子ブロック
  • デジタル入力信号のイネーブル/ディスエーブルをジャンパで選択可能
  • 終端とループバック・テストに対応する抵抗とフットプリント
  • すべての信号を測定できる複数のテスト・ポイント

製品の詳細

EVAL-ADM2867EEBZを使用することで、実効値5.7kVの信号/電源絶縁型RS-485トランシーバーADM2867Eを簡便かつ効率的に評価できます。

ADM2867Eは、ICを追加せずにデバイスの絶縁側に電源を供給できる絶縁型DC/DCコンバータを内蔵しています。

オンボードのADP7104低ドロップアウト(LDO)レギュレータは、3.3V~20Vの入力電圧を受け入れ、その電圧をADM2867EのVCCピン向けに選択可能な電源電圧である3.3Vまたは5Vに調整します。このLDOレギュレータをバイパスして、ADM2867EのVCCピンに直接給電することもできます。

柔軟なロジックVIO電源により、デバイスは1.7V~5.5Vのデジタル入出力(I/O)電圧で動作できるため、1.8Vまたは2.5Vの電源を使用して最新のノードと通信できます。VIOピンは、ADP7104のレギュレーションされた電源から給電することもできます。

EVAL-ADM2867EEBZには、個別のシステムでADM2867Eを評価するオプションが備わっています。デジタル信号とRS-485バス信号には、EVALADM2867EEBZのスクリュー端子ブロックを介してアクセスできます。各デジタル入力は、オンボードのジャンパ・オプションを使用して設定できます。

別の方法を使用して、ADM2867Eに送信データ入力(TxD)信号を供給できます。EVAL-ADM2867EEBZにはオプションのLTC6900発振器が含まれており、1kHz~20MHzの範囲のTxD信号入力としてクロック信号を供給するように設定できます。信号の完全性を最適化するには、オンボードのサブミニチュア・バージョンA(SMA)コネクタを使用して、外部TxD信号を最大25Mbpsの高データ・レートで接続してください。

EVAL-ADM2867EEBZは、10.15mm × 10.05mmの28ピン、スモール・アウトライン、ワイド・ボディ、精細ピッチ(SOIC_W_FP)パッケージで提供される、全二重絶縁型RS-485トランシーバーに適したフットプリントとなっています。EVAL-ADM2867EEBZには、5.7kV実効値の絶縁型RS-485トランシーバーADM2867Eが搭載されています。

ADM2867Eの詳細については、ADM2867Eのデータシートを参照してください。EVAL-ADM2867EEBZを使用する際は、このデータシートを本ユーザ・ガイドと併せて使用する必要があります。
