ADAR4002

新規設計に推奨

0.5GHz~19GHzの単一チャンネル双方向実時間遅延ユニット

利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.J)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

Viewing:

製品の詳細

  • 周波数範囲:0.5GHz~19GHz
  • プログラマブルな7ビットの遅延時間
  • プログラマブルな遅延時間範囲:
    • 遅延時間範囲0:0~508ps範囲、4ps標準分解能
    • 遅延時間範囲1:0~254ps範囲、2ps高分解能
  • プログラマブルな6ビットの減衰量
    • 調整範囲:31.5dB
    • 分解能:0.5dB
  • 10GHzでの最小時間遅延および減衰の性能
    • 挿入損失
        • 遅延時間範囲0:-20.5dB
        • 遅延時間範囲1:-16.2 dB
      • 入力IP3
          • 遅延時間範囲0:15.2dBm
          • 遅延時間範囲1:14.1dBm
          • 入力P1dB
              • 遅延時間範囲0:5dBm
              • 遅延時間範囲1:4.1dBm
            • ノイズ指数
              • 遅延時間範囲0:21.2dB
              • 遅延時間範囲1:16.6dB
          • 3線式または4線式のSPIを介して全機能をプログラム可能
          • デイジーチェーン接続と高速データ・ロードを可能にする14ビットのシフト・レジスタ
          • 消費電力:1.2Vと1.0Vの両電源で1mW

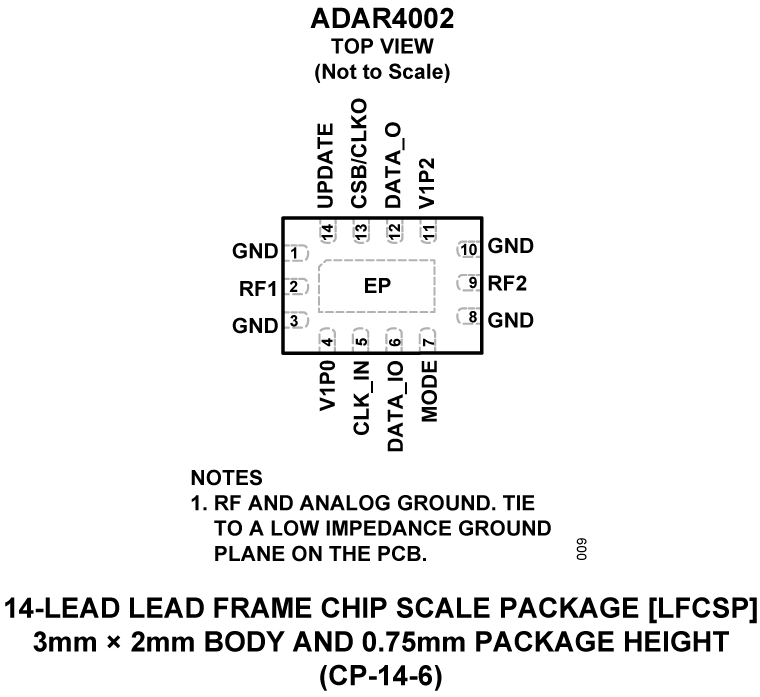

          • 14ピン、3 mm × 2 mm、LFCSP
        ADAR4002
        0.5GHz~19GHzの単一チャンネル双方向実時間遅延ユニット

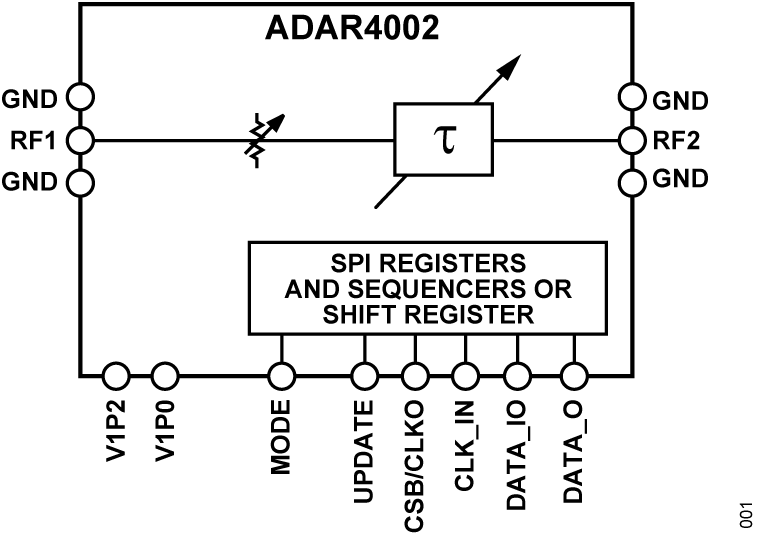

        ADAR4002 - Chip ADAR4002 Functional Block Diagram
        myAnalogに追加

        myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

        新規プロジェクトを作成
        質問する
        サポート

        アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。


        ドキュメント

        さらに詳しく
        myAnalogに追加

        myAnalogのリソース・セクション、既存/新規プロジェクトにメディアを追加する。

        新規プロジェクトを作成

        ソフトウェア・リソース

        必要なソフトウェア/ドライバが見つかりませんか?

        ドライバ/ソフトウェアをリクエスト

        ツールおよびシミュレーション

        LTspice

        LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。




        評価用キット

        eval board
        EVAL-ADAR4002

        Evaluating the ADAR4002 0.5GHz to 19GHz, 1-Channel, Bidirectional True Time Delay Unit

        機能と利点

        • Standard single-ended 50Ω interfacing
        • Supply voltage easily applied to test loops or headers
        • SPI signals available on the P1 and P10 headers

        製品詳細

        This user guide describes the ADAR4002-EVALZ evaluation board kit for the ADAR4002 0.5GHz to 19GHz, 1-channel bidirectional true time delay unit and variable attenuation device for phased array applications. The ADAR4002 features a digital stepped attenuator (DSA) block and a time delay unit (TDU) block. The TDU has two programmable time delay ranges. Range 0 offers a 508ps time delay range and 4ps step size, while Range 1 offers a 254ps time delay range and 2ps step size. See device block diagram in the ADAR4002 data sheet.

        The ADAR4002-EVALZ allows the user to test all the functions and features offered by the ADAR4002 chip including variable gain, variable time delay, and both digital modes (serial peripheral interface (SPI) and shift register). RF signal traces are a 50Ω coplanar waveguide design and are connected to the RF1 port and RF2 port of the device, which provides simple interfacing with test equipment or other printed circuit boards (PCBs). The EVAL-SDP-CS1Z (SDP-S) controller board programs the SPI port or shift register using the ADAR4002 ACE plug-in.

        A full description and complete specifications for the ADAR4002 are provided in the data sheet and should be consulted in conjunction with this user guide when using the ADAR4002-EVALZ evaluation board.

        EVAL-ADAR4002
        Evaluating the ADAR4002 0.5GHz to 19GHz, 1-Channel, Bidirectional True Time Delay Unit

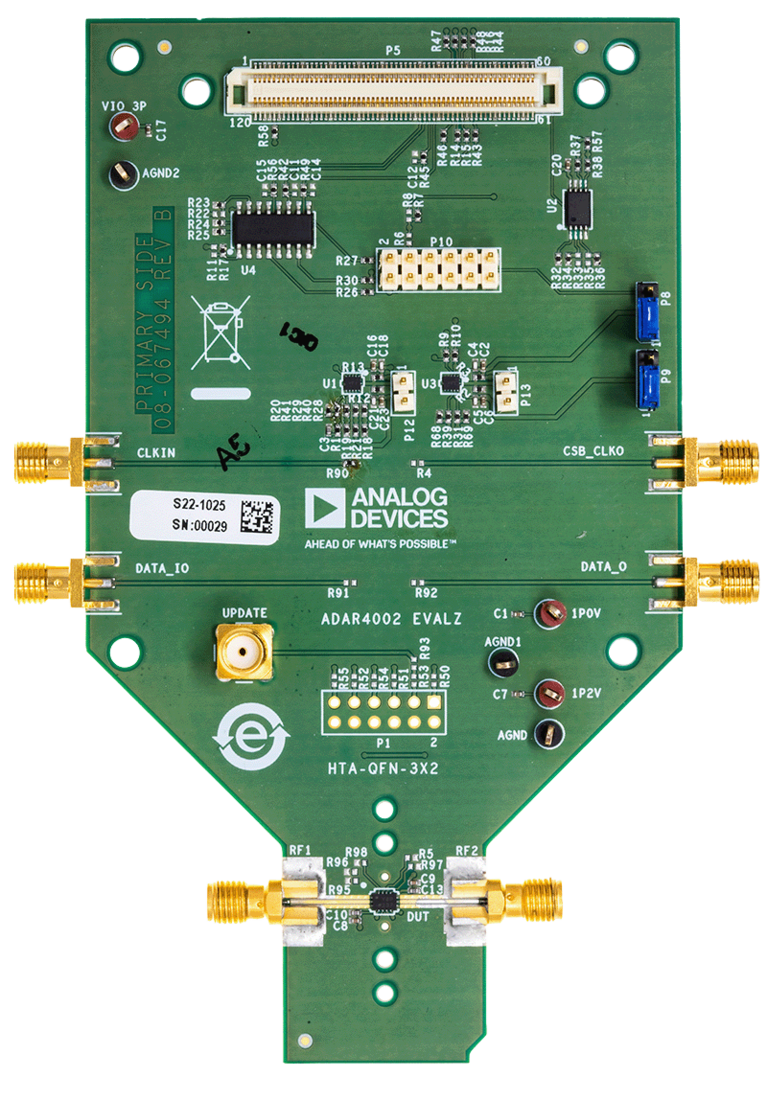

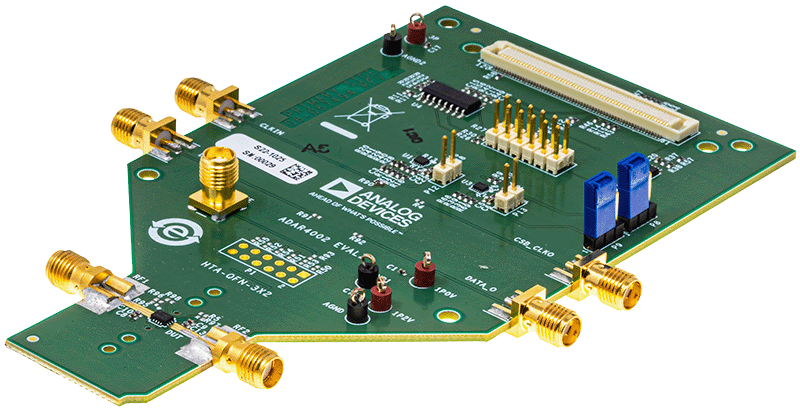

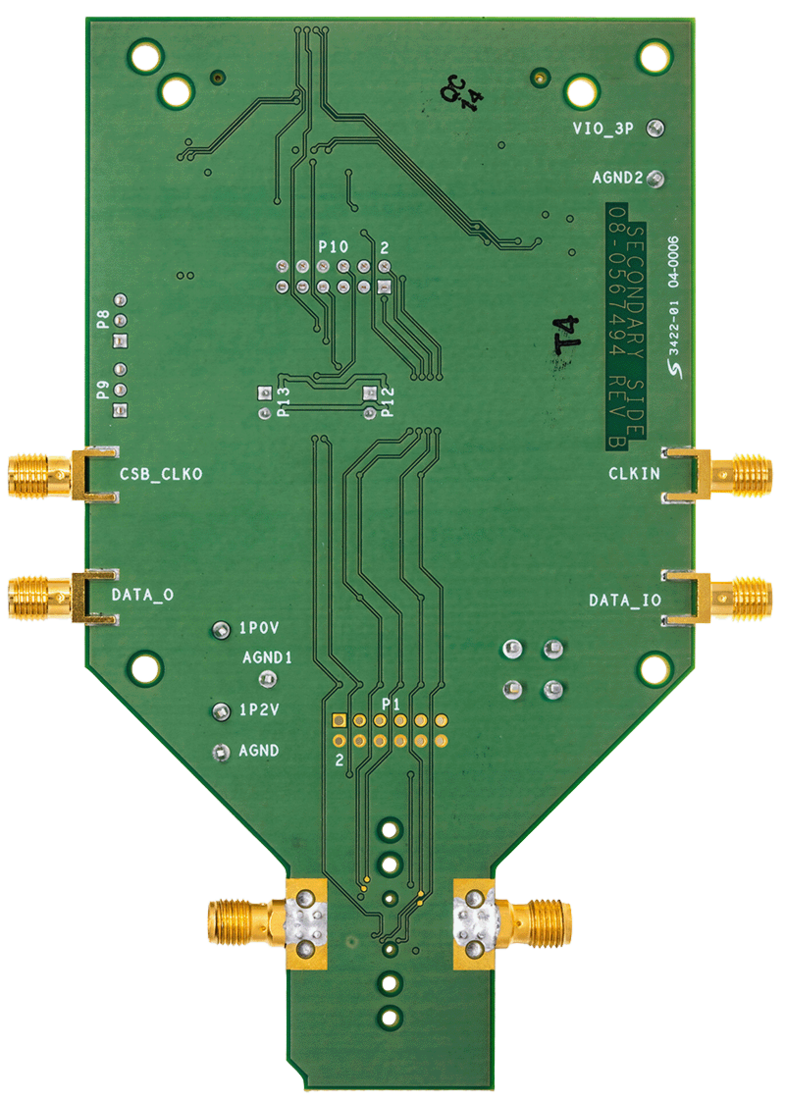

        ADAR4002-EVALZ Board Photo Angle View ADAR4002-EVALZ Board Photo Top View ADAR4002-EVALZ Board Photo Bottom View
