ADAQ7980

μModuleデータ・アクイジション・システム、16 ビット、1 MSPS

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$10.50
特長
  • 容易に導入可能
    • μModuleデータ・アクイジション・サブシステム
      • すべての能動部品はアナログ・デバイセズで設計
      • 実装面積を50%節約
      • 重要な受動部品を内蔵
    • シリアル・インターフェース: SPI/QSPI™/MICROWIRE™/DSP 互換
    • 複数のADAQ7980/ADAQ7988 をデイジー・チェーン接続可能
    • 1.8 V/2.5 V/3 V/5 V ロジック・インターフェースの各種電源構成に対応
  • 高性能
    • ノー・ミス・コードの 16 ビット分解能
    • スループット: 1 MSPS
    • INL: ±8 ppm(代表値)、20 ppm(最大値)
    • SNR: 10 kHz で 91.5 dB(代表値)(ユニティ・ゲイン)
    • THD: 10 kHz で -105 dB
    • ゼロ誤差;±0.06 mV typ(代表値)@ゲイン1
    • ゼロ誤差ドリフト;1.3 μV/°C(最大値)
  • 低消費電力
    • 1 MSPS で 21 mW(代表値)
    • 柔軟なパワーダウン・モード
  • 小型、24 ピン、5 mm × 4 mm LGA パッケージ
  • 優れたESD定格
    • 人体モデル(HBM);3500 V
    • 電界誘起デバイス帯電モデル(FICDM);1250 V
  • 広い動作温度範囲: -55 ℃ ~ +125 ℃
製品概要
show more Icon

ADAQ7980/ADAQ7988は、様々なアプリケーションに対応するシステム・イン・パッケージ(SiP)のデザインに、4 つの共通信号処理および調整回路を集積した、16 ビット A/D コンバータ(ADC)μModule®データ・アクイジション・システムです。これらのデバイスは非常に重要な受動部品を内蔵しており、逐次比較レジスタ(SAR)ADCを用いる従来のシグナル・チェーンに伴う多くの設計課題を取り除きます。内蔵の受動部品は、仕様規定されているデバイスの性能を実現するのに不可欠なものです。

ADAQ7980/ADAQ7988 は、高精度の低消費電力 16 ビット SAR ADC、低消費電力、広帯域幅、高入力インピーダンスの ADC ドライバ、安定した低消費電力リファレンス・バッファ、高効率パワー・マネージメント・ブロックを搭載しています。小型の 5 mm × 4 mm LGA パッケージに収められたこれらのシステムにより、データ・アクイジション・システムの設計プロセスが簡素化されます。ADAQ7980/ADAQ7988 はシステムレベルでの統合が図られたことにより、設計上の多くの課題が解決され、なおかつ、ADC ドライバの帰還ループを柔軟に設定できるので、ゲインやコモンモードの調整が可能です。4 個のデバイス電源を 1 組として最適なシステム性能を実現します。また一方、デバイスの動作仕様への影響を最小限に抑えた単電源動作も可能です。

ADAQ7980/ADAQ7988はデータ・アクイジションのシグナルチェーン設計に一般的に使われる主な部品を集積回路(IC)のような小型形状に集積しています。μModuleファミリーは部品選択、最適化、レイアウトの設計負荷を設計者からデバイスに移行し、全体的な設計時間、システム上のトラブル・トラブル・シューティングを短縮くし、最終的に市場投入時間を改善します。

SDI 入力を使った SPI 互換のシリアル・インターフェースは、1 本の 3 線式バス上の複数のデバイスをデイジー・チェーン接続することが可能で、さらにオプションのビジー・インジケータを提供します。ユーザー・インターフェースは、1.8 V、2.5 V、3 V、または 5 V ロジックに対応します。

これらのデバイスの規定動作範囲は -55 ℃ ~ +125 ℃ です。

アプリケーション

  • 自動試験装置(ATE)
  • バッテリ駆動の計測器
  • 通信
  • データ・アクイジション
  • プロセス・コントロール
  • 医療用計測器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$10.50

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADAQ7980BCCZ
  • HTML
  • HTML
ADAQ7980BCCZ-RL7
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 26, 2022

- 22_0145

ADAQ7980 / ADAQ7988 Datasheet Correction

ADAQ7980BCCZ

製造中

ADAQ7980BCCZ-RL7

製造中

6 18, 2018

- 18_0103

Bump Site Transfer for Cu Pillar Bumped Products

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 26, 2022

- 22_0145

arrow down

ADAQ7980 / ADAQ7988 Datasheet Correction

ADAQ7980BCCZ

製造中

ADAQ7980BCCZ-RL7

製造中

6 18, 2018

- 18_0103

arrow down

Bump Site Transfer for Cu Pillar Bumped Products

評価用キット 1

reference details image

EVAL-ADAQ7980

ADAQ7980SDZ Evaluation Board

zoom

EVAL-ADAQ7980

ADAQ7980SDZ Evaluation Board

ADAQ7980SDZ Evaluation Board

機能と利点

  • Full featured evaluation board for the ADAQ7980
  • Versatile analog signal conditioning circuitry
  • On-board reference, reference buffers, and ADC drivers
  • SDP board-compatible (EVAL-SDP-CB1Z)
  • PC software for control and data analysis of time and frequency domain

製品の詳細

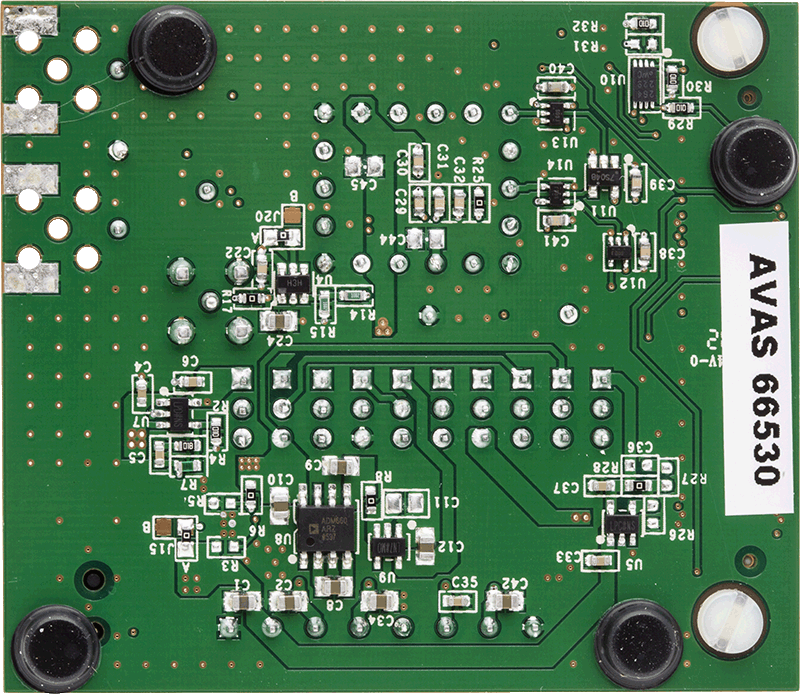

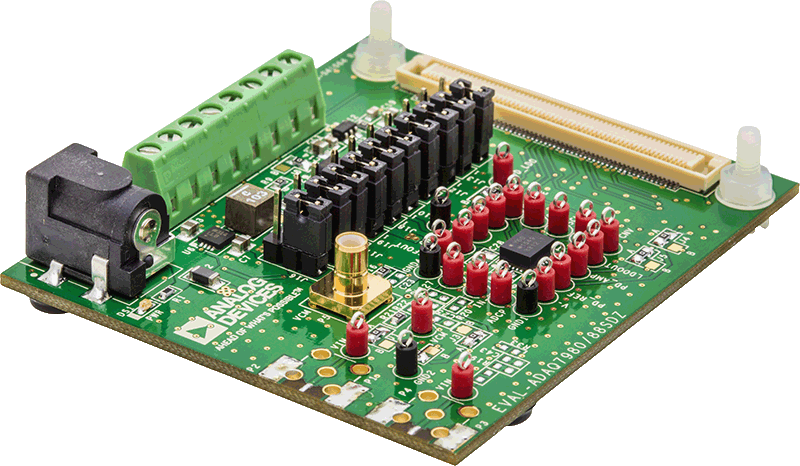

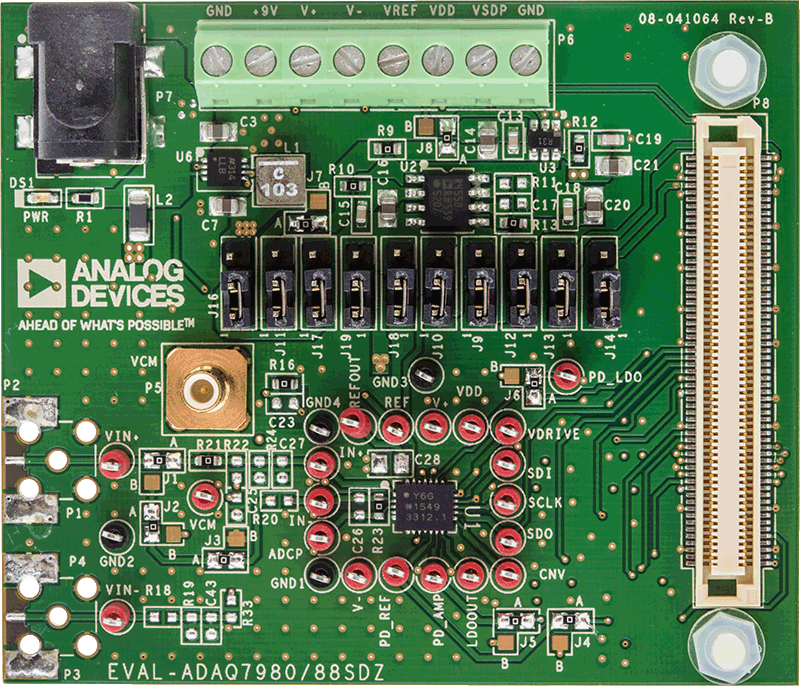

The EVAL-ADAQ7980SDZ is an evaluation board designed to demonstrate the low power ADAQ7980 performance and provide an easy to understand interface for a variety of system applications. The ADAQ7980 is a 16-bit, 1 MSPS, μModule data acquisition system that integrates four common signal processing and conditioning blocks into a system in package (SiP) design that supports a variety of applications
