AD9684

A/Dコンバータ、14ビット、500 MSPS、デュアル、LVDS

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$349.25
特長
  • LVDSデジタル出力
  • チャンネルあたりの全電力1.1 W @ 500 MSPS(デフォルト設定)
  • SFDR = 85 dBc @ 170MHz fIN(500MSPS)
  • SNR = 68.6 dBFS @ 170MHz fIN(500MSPS)
  • ENOB = 10.9ビット@170 MHz fIN
  • DNL = ±0.5LSB
  • INL = ±2.5 LSB
  • ノイズ密度 = -153 dBFS/Hz @ 500 MSPS
  • 動作電源電圧:1.25 V、2.50 V、3.3 V
  • ノーミス・コード
  • A/Dコンバータ(ADC)用電圧リファレンスを内蔵

    詳細はデータシートをご参照ください。

製品概要
show more Icon

AD9684は、デュアル、14ビット、500 MSPSのA/Dコンバータです。このデバイスはバッファとサンプル&ホールド回路を内蔵し、低消費電力、小型、使い易さを考慮して設計されています。この製品は広帯域のアナログ信号をサンプリングできるように設計されています。AD9684は小型パッケージに収納され広い入力帯域、高サンプリング・レート、優れた直線性、低消費電力を目標に最適化されています。

デュアルのADCコアはマルチステージの差動パイプライン・アーキテクチャを採用し、出力誤差補正ロジックを内蔵しています。各ADCの入力には広帯域のバッファが接続されており、ユーザー選択可能な、多様な入力範囲をサポートします。リファレンス電圧を内蔵しているので回路設計が容易です。各ADCのデータ出力はオプションで内部的に1/2デシメーション回路ブロックに接続されます。

アナログ入力とクロック信号は差動入力です。各ADCのデータ出力はオプションで内部的に2つのデジタル・ダウン・コンバータ(DDC)に接続されます。各DDCは直列接続の4つの信号処理段で構成されています:12ビット周波数変換器(NCO)、2、4、8分周に対応する3つのハーフバンド・デシメーション・フィルタ。

アプリケーション

  • 通信関連
  • ダイバーシティ・マルチバンド、マルチ・モード・デジタル・レシーバ:
    3G/4G、TD-SCDMA、WCDMA、MC-GSM、LTE
  • 汎用ソフトウェア無線
  • ウルトラ・ワイドバンド衛星用レシーバ
  • 計測機器(スペクトラム・アナライザ、ネットワーク・アナライザ、内蔵RFテスト回路)
  • レーダー
  • デジタル・オシロスコープ
  • 高速データ・アクイジション・システム
  • DOCSIS CMTS アップストリーム・レシーバ・パス
  • HFCデジタル・リバース・パス・レシーバ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$349.25

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD9684BBPZ-500
  • HTML
  • HTML
AD9684BBPZRL-500
  • HTML
  • HTML
AD9684BBPZRL7-1500
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 2

reference details image

HSC-ADC-EVALEZ

FPGAベース・データ・キャプチャ・キット

zoom

HSC-ADC-EVALEZ

FPGAベース・データ・キャプチャ・キット

FPGAベース・データ・キャプチャ・キット

機能と利点

  • FIFOの深さ:256kB
  • 1個のFMC-HPCインターフェース・コネクタを介して複数のADCチャンネルをサポート
  • 最大8(6.5Gbps)レーンのJESD-204Bに対応
  • 644 MSPS SDRおよび1.2 GSPS DDRでの並列入力
  • VisualAnalog®ソフトウェアで使用
  • Virtex-6 FPGAベースのキット
  • シンプルなUSBポート・インターフェース(2.0)

製品の詳細

HSC-ADC-EVALEZ FMC 互換高速コンバータ評価用プラットフォームは、アナログ・デバイセズの高速 A/D コンバータ(ADC)評価用ボードからのデジタル・データのブロックをキャプチャする FPGA ベースのバッファ・メモリ・ボードを使用しています。このボードは、USB ポートを介して PC に接続し、VisualAnalog® とともに使用して、高速 ADC の性能を短時間で評価します。この評価用キットはセットアップが容易で、JESD204B などの新たなシリアル・インターフェース規格をサポートします。その他の必要な装置には、アナログ・デバイセズの高速 ADC 評価用ボード、信号源、クロック源などがあります。キットを接続して電源を投入すると、PC で即座に評価することができます。

reference details image

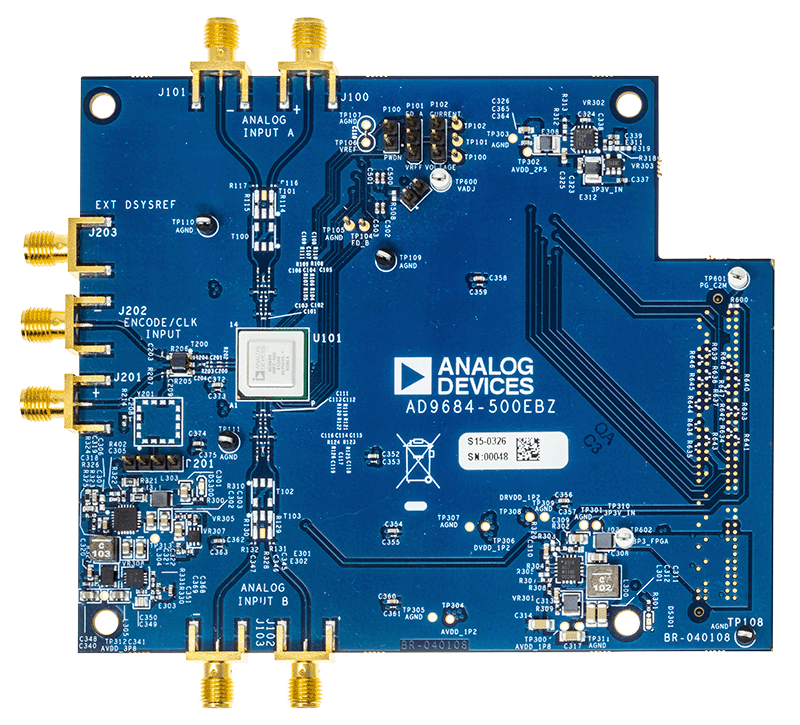

EVAL-AD9684
