VSC056
过期增强型I²C、串行主板控制器
增强型I²C主板控制器，提供两个输入时钟范围
Viewing:
概述
- 64路用户可定义、输出可达12mA的双向通用I/O，5V耐压
- 具有中断输出的从机模式I²C串行接口
- 灵活的FC-AL端口旁路控制逻辑，支持16路驱动端口
- 8路可选择的风扇速度监测输入，带有增强型输入滤波
- 8路可选择的脉宽调制风扇控制输出，基频范围为200Hz至100kHz
- 成对的通用I/O引脚用于输入/输出信号的直接切换/缓冲
- 7种可选择的LED驱动速率
- 10路可编程LED脉冲串控制电路
- 支持8MHz至12.5MHz和32MHz至75MHz输入时钟范围
- 多达16路子地址的主机模式I²C串行接口，用于SFP/XFP模块或外设控制
- 外部复位引脚

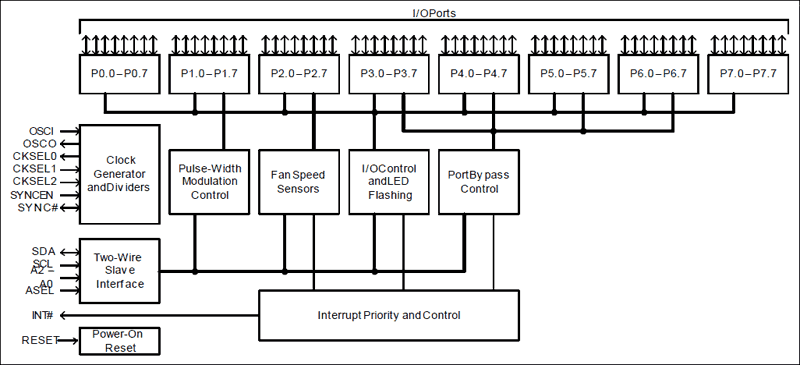

VSC056是一款I/O扩展外围设备，适用于高性价比的光纤通道仲裁环路(FC-AL)、小型计算机系统接口(SCSI)、串行连接SCSI (SAS)或串行ATA (SATA)机箱管理方案。VSC056包含一个地址可编程的I²C串行接口、一组控制和状态寄存器、I/O端口控制逻辑和一个时钟发生器模块。
配合外部晶体，该器件可配置支持多达64个通用I/O或16个通用I/O、32个端口旁路控制(16对支持16个设备)、8路风扇速度监视输入和8路脉宽调制通用控制输出。
VSC056支持各种独立的端口旁路电路(PBC)、时钟恢复单元(CRU)和信号检测单元(SDU)的组合。器件的控制寄存器允许用户单独设置各I/O引脚，使其作为输入、输出或漏极开路或源极开路输出。
应用
- 磁盘备份存储系统
- 企业存储环境管理
- 光纤直连存储(FAS)系统
- 固定内容存储系统
- JBOD阵列
- 替代近线存储系统
- 网络存储(NAS)系统
- 具有RAID的机架式服务器
- 存储局域网(SAN)应用
