SC2200

双通道RF功率放大器线性化电路(RFPAL)

更多 showmore-icon

单个IC中采用第四代完全自适应RF PA线性化电路技术

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 2
特性
  • 易用性
    • 集成RFIN/RFOUT方案
  • 较小的系统总尺寸(24mm x 26mm)
  • 降低系统功耗和OPEX
  • 降低BOM成本和总体积
    • 较小的电源、散热器及外壳
    • 较低的补偿降低晶体管成本
  • 频率范围:698MHz–2700MHz
  • 集成前置放大器和单端RF I/O
  • +1.8V单电源供电
  • 外部基准时钟支持:
    • 10、13、15.36、19.2、20、26和30.72MHz
  • 11mm x 11mm SAWN QFN封装
  • 工作温度:-40°C至+100°C
  • RoHS、Green、REACH和ISO9001认证
  • CMOS SoC规格的双通道RFIN/RFOUT线性化电路
  • 完全自适应修正
  • 高达28dB ACLR和38dB IMD改进(1)
  • 1.2MHz < BWSIG ≤ 60MHz
  • 功耗:
    • 占空比(10%)反馈:1500Mw (双通道)
    • 100%自适应:1.95W (双通道)
更多细节
show more Icon

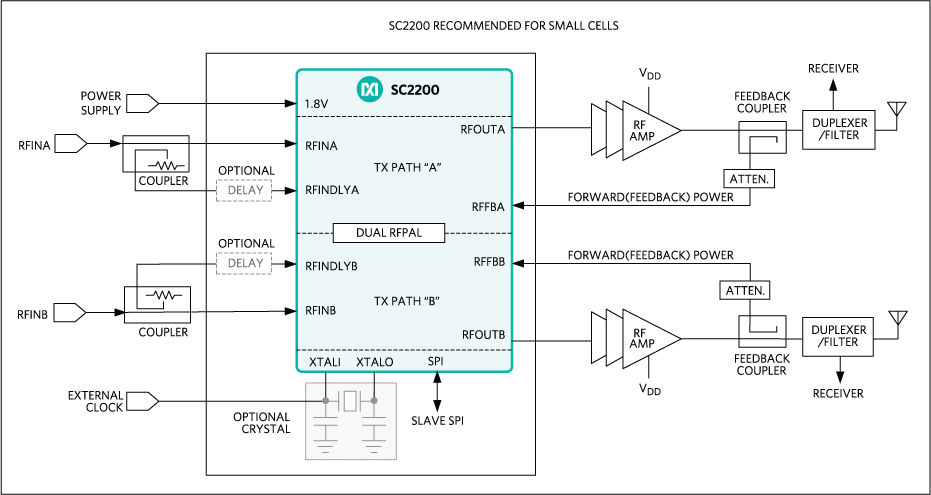

SC2200属于第四代RF PA线性化电路(RFPAL)家族,与上代产品相比,改进了一体化和功能性。器件为双通路线性化电路,是完全自适应、RFIN/RFOUT预失真线性化,为一个需要较宽范围的放大器、功率调节和通信协议提供优化方案。器件支持2G至4G标准(FDD和TDD),覆盖698MHz至2700MHz范围,以及60MHz到低至1.2MHz的扩展信号带宽范围。SC2200支持单端RF信号,无需非平衡变压器,具有镜像引脚排列,便于两个通路的设计。器件使用PA输出和输入信号自适应产生经过优化的修正函数,最大程度降低PA的失真。RF域模拟信号处理允许SC2200工作在较宽带宽,以及极低的功耗。双通道线性化修正电路优化高性能MIMO设计,包括微蜂窝、有源天线和分布式天线系统。

应用

  • 放大器:A/AB类、Doherty
  • PA平均输出功率示例:蜂窝基础设施:27dBm至40dBm
  • BTS放大器、RRH、升压放大器、中继器、小蜂窝、微蜂窝、微微蜂窝、DAS、AAS和MIMO系统
  • 蜂窝基础设施
  • PA工艺:LDMOS、GaN、HBT、GaAs和InGaP
  • 单/多载波,多标准:CDMA/EVDO、TD-SCDMA、WiMAX、WCDMA/HSDPA、LTE和TD-LTE
  • 较宽范围的PA和输出功率
产品模型 2

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
SC2200A-00A00
  • HTML
  • HTML
SC2200A-00A00E
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 16, 2016

- 1621

ELECTRICAL DATASHEET

SC2200A-00A00E

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 16, 2016

- 1621

arrow down

ELECTRICAL DATASHEET

SC2200A-00A00E

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 4

SC2200-EVK2400

SC2200评估板

zoom

SC2200-EVK2400

SC2200评估板

SC2200评估板

特性和优点

  • 易用性
    • 集成RFIN/RFOUT方案
  • 降低系统功耗和OPEX
  • 降低BOM成本和总体积
    • 较小的电源、散热器及外壳
    • 较低的补偿降低晶体管成本
  • 频率范围:
    • SC2200-EVK900:698–960MHz
    • SC2200-EVK1900:1800-2200MHz
    • SC2200-EVK2400:2300-2700MHz
  • 集成前置放大器和单端RF I/O
  • +5V单电源供电
  • 双通道RFIN/RFOUT线性化电路
  • 完全自适应修正
  • 高达28dB ACLR和38dB IMD改进(1)
  • 1.2MHz < BWSIG ≤ 60MHz

产品详情

SC2200评估板(SC2200-EVK)为评估SC2200提供必要的硬件和软件图形用户界面(GUI)。SC2200属于第四代RF PA线性(RFPAL)家族,比一代产品集成度和功能都有提高。SC2200为一个双通路线性化电路,是完全自适应、RFIN/RFOUT预失真线性化,为一个需要较宽范围的放大器、功率调节和通信协议提供优化方案。器件支持2G至4G标准(FDD和TDD),覆盖698MHz至2700MHz范围,以及60MHz到低至1.2MHz的扩展信号带宽范围。器件支持单端RF信号,无需非平衡变压器,具有镜像引脚排列,便于两个通路的设计。SC2200使用PA输出和输入信号自适应产生经过优化的修正函数,最大程度降低PA的失真。RF域模拟信号处理允许SC2200工作在较宽带宽,以及极低的功耗。双通路线性化电路可用于小蜂窝MIMO有源天线、分布式天线,或要求两个不同单频段的系统。

应用

  • 放大器:A/AB类、Doherty
  • PA平均输出功率示例:蜂窝基础设施:27dBm至40dBm
  • BTS放大器、RRH、升压放大器、中继器、小蜂窝、微蜂窝、微微蜂窝、DAS、AAS和MIMO系统
  • 蜂窝基础设施
  • PA工艺:LDMOS、GaN、HBT、GaAs和InGaP
  • 单/多载波,多标准:CDMA/EVDO、TD-SCDMA、WiMAX、WCDMA/HSDPA、LTE和TD-LTE
  • 较宽范围的PA和输出功率

SC-USB-SPI2

用于SC2200的USB-SPI接口适配器

zoom

SC-USB-SPI2

用于SC2200的USB-SPI接口适配器

用于SC2200的USB-SPI接口适配器

产品详情

SC-USB-SPI2#适配器用于将计算机的USB接口连接转换为SC2200使用的串并接口(SPI)。运行SC2200评估套件时无需使用此适配器。只推荐用于在制造期间进行原型调试和/或设置线性化电路(若没有其他方法可用,例如板载微控制器)。

SC2200只需使用两个连接,无需连接外部电源。主机与设备之间通过标准USB 2.0电缆实现USB连接,公接头转微型USB B连接至SC-USB-SPI2#上的母接头J20。包含SC2200的电路板与SC-USB-SPI2#适配器通过J1进行接口连接。

该适配器一次只能运行SC2200 GUI的一个实例。当运行多个SC2200 GUI试图打开相同的SPI通信管道时,会出现冲突。

典型工作温度:+25°C

应用

  • 放大器:A/AB类,Doherty
  • 平均PA输出功率示例:蜂窝基础设施:27dBm至40dBm
  • BTS放大器,RRH,升压放大器,中继器,小型蜂窝,微蜂窝,微微蜂窝,DAS,AAS和MIMO系统
  • 蜂窝基础设施
  • PA工艺:LDMOS、GaN、HBT、GaAs和InGaP
  • 单/多载波,多标准:CDMA/EVDO、TD-SCDMA、WiMAX、WCDMA/HSDPA、LTE和TD-LTE
  • 多种PA和输出功率

SC2200-EVK900

SC2200评估板

zoom

SC2200-EVK900

SC2200评估板

SC2200评估板

特性和优点

  • 易用性
    • 集成RFIN/RFOUT方案
  • 降低系统功耗和OPEX
  • 降低BOM成本和总体积
    • 较小的电源、散热器及外壳
    • 较低的补偿降低晶体管成本
  • 频率范围:
    • SC2200-EVK900:698–960MHz
    • SC2200-EVK1900:1800-2200MHz
    • SC2200-EVK2400:2300-2700MHz
  • 集成前置放大器和单端RF I/O
  • +5V单电源供电
  • 双通道RFIN/RFOUT线性化电路
  • 完全自适应修正
  • 高达28dB ACLR和38dB IMD改进(1)
  • 1.2MHz < BWSIG ≤ 60MHz

产品详情

SC2200评估板(SC2200-EVK)为评估SC2200提供必要的硬件和软件图形用户界面(GUI)。SC2200属于第四代RF PA线性(RFPAL)家族,比一代产品集成度和功能都有提高。SC2200为一个双通路线性化电路,是完全自适应、RFIN/RFOUT预失真线性化,为一个需要较宽范围的放大器、功率调节和通信协议提供优化方案。器件支持2G至4G标准(FDD和TDD),覆盖698MHz至2700MHz范围,以及60MHz到低至1.2MHz的扩展信号带宽范围。器件支持单端RF信号,无需非平衡变压器,具有镜像引脚排列,便于两个通路的设计。SC2200使用PA输出和输入信号自适应产生经过优化的修正函数,最大程度降低PA的失真。RF域模拟信号处理允许SC2200工作在较宽带宽,以及极低的功耗。双通路线性化电路可用于小蜂窝MIMO有源天线、分布式天线,或要求两个不同单频段的系统。

应用

  • 放大器:A/AB类、Doherty
  • PA平均输出功率示例:蜂窝基础设施:27dBm至40dBm
  • BTS放大器、RRH、升压放大器、中继器、小蜂窝、微蜂窝、微微蜂窝、DAS、AAS和MIMO系统
  • 蜂窝基础设施
  • PA工艺:LDMOS、GaN、HBT、GaAs和InGaP
  • 单/多载波,多标准:CDMA/EVDO、TD-SCDMA、WiMAX、WCDMA/HSDPA、LTE和TD-LTE
  • 较宽范围的PA和输出功率

SC2200-EVK1900

SC2200评估板

zoom

SC2200-EVK1900

SC2200评估板

SC2200评估板

特性和优点

  • 易用性
    • 集成RFIN/RFOUT方案
  • 降低系统功耗和OPEX
  • 降低BOM成本和总体积
    • 较小的电源、散热器及外壳
    • 较低的补偿降低晶体管成本
  • 频率范围:
    • SC2200-EVK900:698–960MHz
    • SC2200-EVK1900:1800-2200MHz
    • SC2200-EVK2400:2300-2700MHz
  • 集成前置放大器和单端RF I/O
  • +5V单电源供电
  • 双通道RFIN/RFOUT线性化电路
  • 完全自适应修正
  • 高达28dB ACLR和38dB IMD改进(1)
  • 1.2MHz < BWSIG ≤ 60MHz

产品详情

SC2200评估板(SC2200-EVK)为评估SC2200提供必要的硬件和软件图形用户界面(GUI)。SC2200属于第四代RF PA线性(RFPAL)家族,比一代产品集成度和功能都有提高。SC2200为一个双通路线性化电路,是完全自适应、RFIN/RFOUT预失真线性化,为一个需要较宽范围的放大器、功率调节和通信协议提供优化方案。器件支持2G至4G标准(FDD和TDD),覆盖698MHz至2700MHz范围,以及60MHz到低至1.2MHz的扩展信号带宽范围。器件支持单端RF信号,无需非平衡变压器,具有镜像引脚排列,便于两个通路的设计。SC2200使用PA输出和输入信号自适应产生经过优化的修正函数,最大程度降低PA的失真。RF域模拟信号处理允许SC2200工作在较宽带宽,以及极低的功耗。双通路线性化电路可用于小蜂窝MIMO有源天线、分布式天线,或要求两个不同单频段的系统。

应用

  • 放大器:A/AB类、Doherty
  • PA平均输出功率示例:蜂窝基础设施:27dBm至40dBm
  • BTS放大器、RRH、升压放大器、中继器、小蜂窝、微蜂窝、微微蜂窝、DAS、AAS和MIMO系统
  • 蜂窝基础设施
  • PA工艺:LDMOS、GaN、HBT、GaAs和InGaP
  • 单/多载波,多标准:CDMA/EVDO、TD-SCDMA、WiMAX、WCDMA/HSDPA、LTE和TD-LTE
  • 较宽范围的PA和输出功率
