OP497

量产

精密、皮安级输入电流、四通道运算放大器

数据手册 (Rev. E) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 低失调电压：75 μV（最大值）
  • 低失调电压漂移：1.0 μV/°C（最大值）
  • 极低偏置电流
  • 25°C: 150 pA（最大值）
  • −40°C至+85°C：300 pA（最大值）
  • 极高开环增益：2000 V/mV（最小值）
  • 低电源电流：每个放大器625 μA（最大值）
  • 电源电压：±2 V至±20 V
  • 高共模抑制：114 dB（最小值）

OP497是一款具有精密性能的四通道运算放大器，采用节省空间的工业标准16引脚SOIC封装。出色的精度、低功耗与极低输入偏置电流特性相结合，使这款放大器能广泛用于各种应用中。

OP497的精密性能包括极低失调电压（小于50 µV）和低漂移（小于0.5 µV/°C）。开环增益超过2000 V/mV，可确保所有应用实现高线性度。共模抑制超过120 dB，可消除共模信号所引起的误差。电源抑制比超过120 dB，可将电池供电系统的失调电压变化降至最小。每个放大器的电源电流低于625 µA，电源电压可以低至±2 V。

OP497采用Superbeta输入级，具有偏置电流消除功能，可在所有温度下保持皮安级偏置电流。相比之下，FET输入运算放大器虽然在25°C时具有皮安范围的偏置电流，但温度每升高10°C，偏置电流即增加一倍，85°C以上时更达到纳安范围。该器件在25°C时的输入偏置小于100 pA。

精密、低功耗和低偏置电流这些特性相结合，使得OP497成为许多应用的理想之选，包括仪表放大器、对数放大器、光电二极管前置放大器和长时间积分器等。单通道器件请参考OP97数据手册，双通道器件请参考OP297数据手册。

OP497
精密、皮安级输入电流、四通道运算放大器

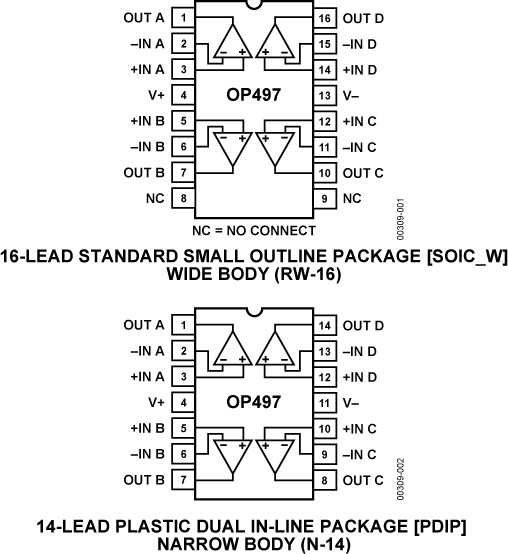

OP497-pcL
