OP495

量产

四通道、轨到轨运算放大器

数据手册 (Rev. G) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 轨到轨输出摆幅
  • 单电源供电：3 V至36 V
  • 低失调电压：300 µV
  • 增益带宽积：75 kHz
  • 高开环增益：1000 V/mV
  • 单位增益稳定
  • 低电源电流：每个放大器150 μA（最大值）

OP495和OP295分别为四通道和双通道CBCMOS运算放大器，具有轨到轨输出摆幅和直流精度等重要特性。利用双极性前端，这些器件可实现比CMOS设计更低的噪声和更高的精度。输入级和输出级均包括负电源电压，因此能够实现零输入零输出工作方式。OP295/OP495采用3 V电源供电，适合锂电池等3.3 V系统使用。

采用5 V电源时，最大额定失调电压为300 μV，最小开环增益为1000 V/mV。由此获得的性能可以用于实现高精度系统，甚至在单电源设计中也能实现。

轨到轨输出摆幅和15 mA负载驱动电流能力，使得OP295/OP495成为功率晶体管和H电桥的理想驱动器。这样，无需使用分立器件，便可实现前所未有的高功效设计，并向负载传输更高的功率。

对于变压器等要求驱动感性负载的应用，也可以利用这些器件提高功效比。与CMOS轨到轨放大器相比，这种设计的另一优势是能够稳定驱动容性负载。这可以用来驱动同轴电缆或大型FET晶体管。OP295/OP495能够稳定驱动300 pF以上的负载。

OP295和OP495的额定温度范围为−40°C至+125°C扩展工业温度范围。OP295提供8引脚PDIP和8引脚SOIC_N表贴两种封装。OP495提供14引脚PDIP和16引脚SOIC_W表贴两种封装。

应用

  • 电池供电仪器仪表
  • 伺服放大器
  • 执行器驱动
  • 传感器调理器
  • 电源控制

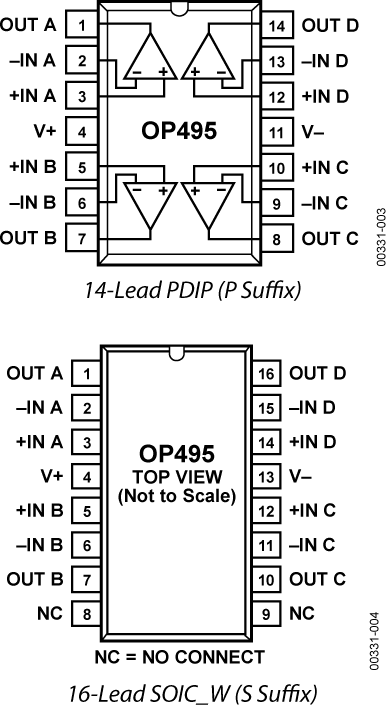

OP495
四通道、轨到轨运算放大器
